带卡环锁止结构的林奇销快锁插销

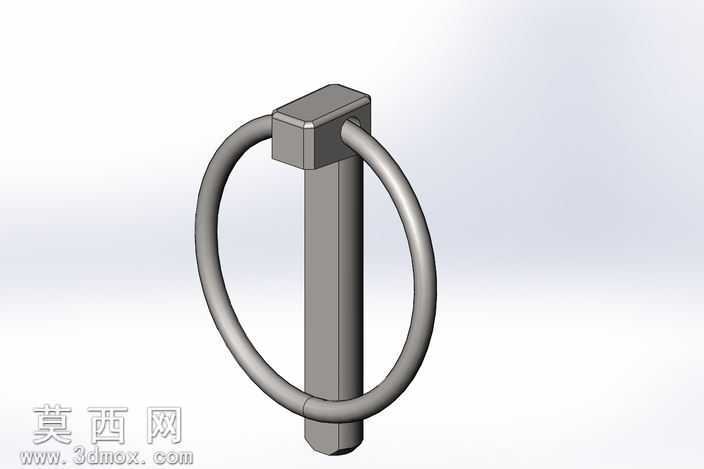

本作品为带卡环锁止系统的林奇销三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计通用规范，完整还原林奇销的真实结构与装配逻辑。建模阶段首先绘制插销主体的截面草图，通过拉伸凸台命令生成销杆主体，对销杆端部做倒角处理，模拟实际产品的导入导向结构，避免装配时刮损配合孔壁；销杆顶部的限位挡块采用多段拉伸与切除命令组合成型，精准还原挡块的方正轮廓与圆角过渡，保证挡块与卡环的配合面平整贴合。锁止卡环部分采用扫描特征完成建模，先绘制闭合环形的扫描路径，再绘制圆形截面轮廓沿路径扫描生成环形卡环，对卡环与销杆的接触位置做配合约束，还原卡环绕销杆顶部铰接转动的活动特性，同时对卡环整体做等半径圆角处理，模拟实际五金件的冲压成型边缘，避免锐边结构。材质与渲染阶段，为销体与卡环均赋予碳钢金属材质，调整材质的粗糙度、金属度参数，还原镀锌五金件的哑光银灰色金属质感，添加环境光遮蔽效果突出零件的轮廓层次，渲染背景采用浅灰渐变纯色，清晰展示零件的整体形态与结构细节。结构设计上，该林奇销依靠环形卡环实现快速锁止，使用时将卡环绕铰接点向上翻转，即可将销杆穿入待连接的工件孔位，穿入到位后将卡环向下翻转，卡环即可环抱销杆下部，配合顶部挡块实现轴向限位，防止销体受振动脱出，无需额外工具即可完成快速装拆，适配需要频繁拆装的轴类、杆件连接定位场景。建模过程中对所有配合面做了间隙校验，保证卡环转动顺畅无干涉，销杆直径与卡环内径的配合公差符合通用五金件的设计标准，模型可直接用于装配验证、工程图导出或3D打印样件制作，完整还原了林奇销快装快锁、锁止可靠的结构特点。
