方形法兰安装驱动电机三维结构设计

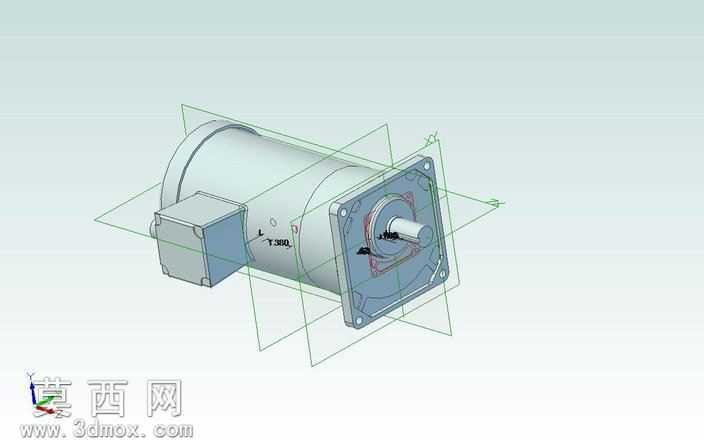

本作品为一款方形法兰安装形式的驱动电机三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先搭建电机整体的装配骨架基准，以基准平面、基准轴定位各个核心部件的装配位置，确保各组件间的同轴度、安装面平行度符合工业电机的常规设计公差要求。模型完整还原了驱动电机的核心结构，包含圆柱形定子机壳、前端方形安装法兰、输出转轴、侧置接线盒四大核心组成部分，建模过程中对机壳的散热筋结构、法兰盘上的安装通孔、接线盒的腔体与盖板配合结构、输出轴的键槽定位特征都做了精细化的特征还原，没有省略关键的装配与功能结构。材质渲染阶段，针对不同部件匹配了对应的工业材质属性：机壳与法兰部分采用铸铝哑光金属材质，还原电机壳体的磨砂金属质感；输出转轴采用调质钢材材质，添加了表面精磨后的轻微反光效果；接线盒部分采用工程塑料与金属接线端子的组合材质，区分盒体的绝缘塑料属性与内部导电部件的金属属性；基准参考线采用半透明草绘绿色显示，清晰呈现建模过程中的定位逻辑。结构设计上，这款电机采用B5法兰安装形式，前端方形法兰的安装孔位按照标准工业电机安装尺寸排布，可直接适配对应规格的设备安装面，侧置接线盒预留了线缆接入的腔体空间，输出轴的轴伸长度、直径符合通用驱动电机的尺寸规范，定子机壳的内部腔体预留了定子绕组、转子的装配空间，整体结构完全符合实际工业驱动电机的生产制造逻辑，可用于设备装配干涉检查、电机选型匹配演示、传动结构教学演示等场景。建模过程中所有特征均采用参数化驱动，各个安装尺寸、轴径、法兰尺寸都可通过参数调整快速修改，能够快速衍生出不同功率、不同安装规格的同系列电机模型，大幅提升同类型产品的建模效率。
