锥形玻璃件注塑模具结构三维设计

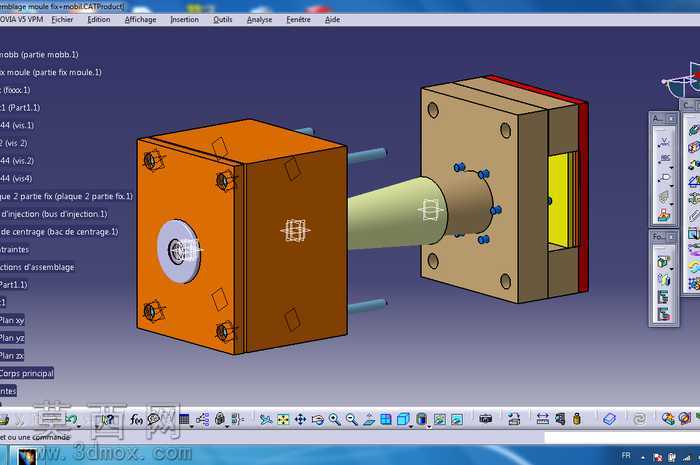

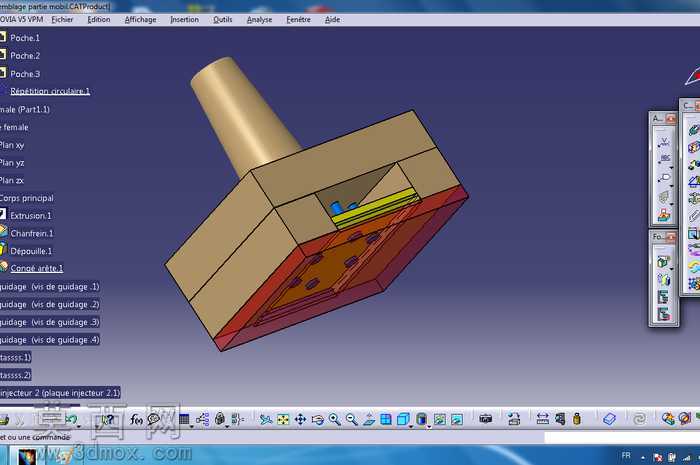

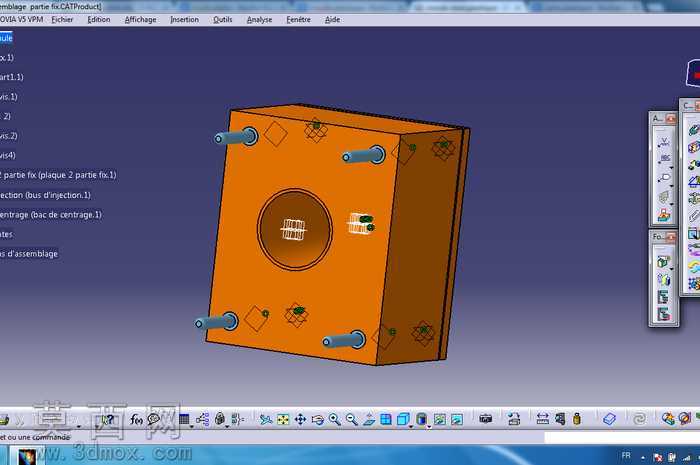

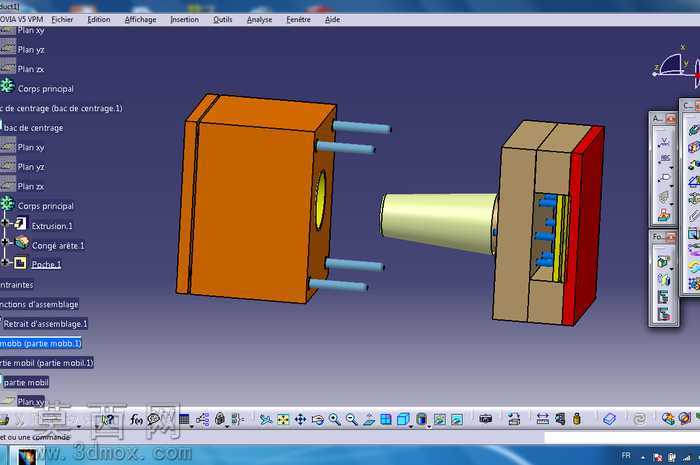

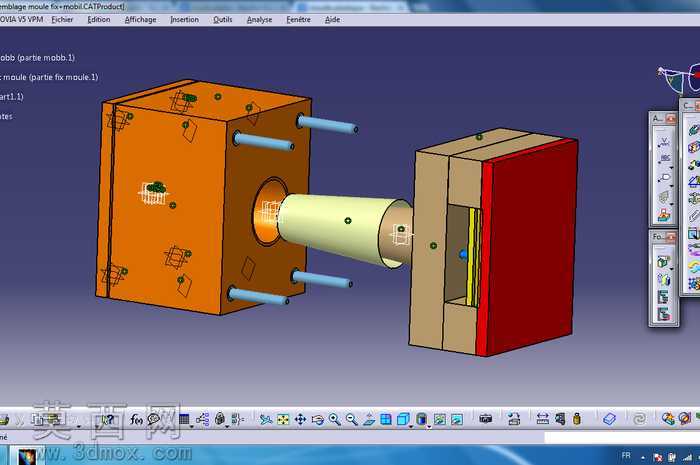

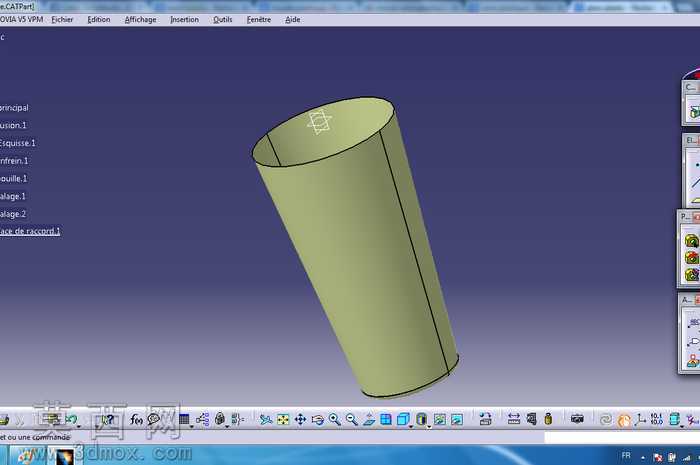

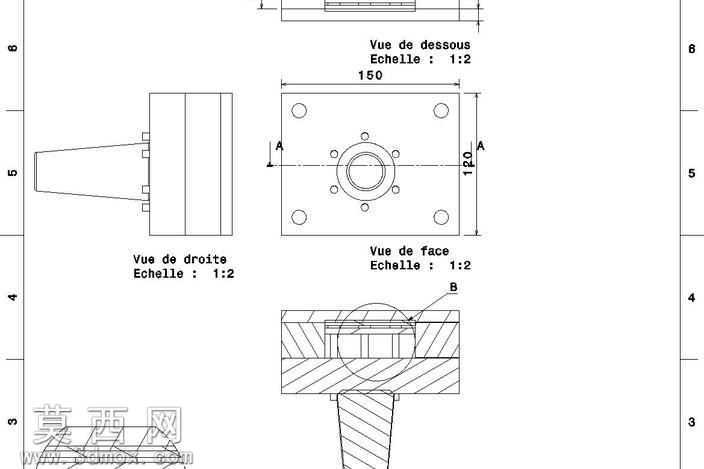

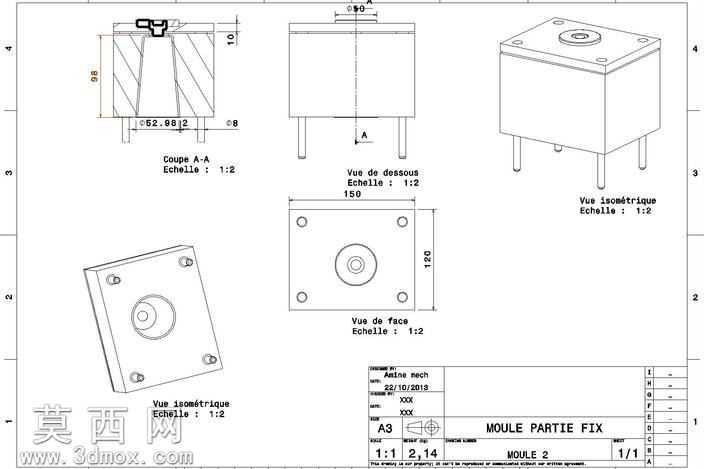

本套模具为锥形玻璃质感塑胶件的注塑成型模具，整体采用标准两板模结构布局，在三维建模过程中严格遵循注塑模具设计规范，先完成锥形塑件的主体造型构建，塑件整体为带锥度的筒状结构，大端与模具定模型腔贴合，小端延伸至动模侧的成型区域，建模时精准还原了塑件的壁厚均匀性，避免出现壁厚突变导致的注塑缺陷。模具分为定模与动模两大模块，定模侧设置整体式型腔镶件，采用橙色外观区分的模胚结构，侧边布置多根圆柱形导柱，导柱与动模侧的导套精准配合，保证合模过程中的定位精度，避免合模错位导致的塑件飞边、错模问题。动模侧采用分体式镶件结构，红色区域为动模固定板，内部嵌入成型塑件内壁的型芯结构，型芯外围设置多组蓝色顶出元件，顶针排布贴合塑件内壁的受力位置，保证开模顶出时塑件受力均匀，不会出现顶白、顶穿的缺陷。建模过程中对模具的开模行程做了模拟验证，定模与动模分开后，塑件随动模侧的型芯脱离定模型腔，随后顶出机构动作将塑件从型芯上平稳顶出，完成整个脱模流程。材质设置上，模胚部分采用钢材的金属质感表现，型腔与型芯镶件区分不同的材质色彩，导柱导套做金属光面处理，顶针元件采用蓝色高亮材质区分，方便清晰识别模具内部的各个功能部件。设计过程中充分考虑了锥形塑件的脱模角度，型芯与型腔的脱模斜度设置合理，避免脱模时出现粘模现象，同时浇注系统的排布预留了足够的设计空间，可根据实际注塑工艺需求调整浇口位置与流道尺寸，冷却水路的布局也贴合模仁的外形轮廓，保证注塑过程中模温均匀，提升塑件的成型质量与生产效率，整套模具结构紧凑，各部件之间的装配关系清晰，无干涉问题，可直接用于后续的模具加工生产参考。
