充电式电钻塑料挡板注塑模具结构设计

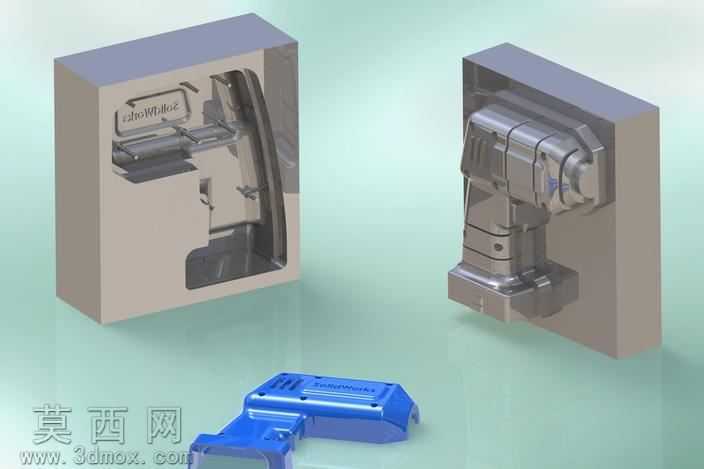

本作品为充电式电钻塑料挡板的注塑模具三维设计方案，整体建模过程围绕电钻外壳塑料件的成型需求展开，完整还原了注塑模具的核心结构与成型逻辑。建模阶段首先对充电式电钻的塑料挡板零件进行结构拆解，分析该塑料件的曲面弧度、卡扣位置、安装孔位的尺寸精度要求，基于零件的脱模方向确定模具的分型面位置，将模具拆分为定模仁与动模仁两个核心成型部分，定模仁侧复刻电钻挡板的外表面光滑曲面特征，动模仁侧对应成型挡板内侧的加强筋、定位柱等内部结构，保证合模后型腔尺寸与零件设计尺寸完全匹配。在模具结构搭建上，完整设计了模架的固定结构、导向定位结构，导柱与导套的位置对应模架四角，保证合模过程中动定模的对位精度，避免成型过程中出现错模导致的零件壁厚不均问题；同时针对塑料件的倒扣结构设计了对应的侧向抽芯机构，保证开模后零件可以顺利脱出，不会出现结构拉伤的问题。材质与渲染表现上，将模架、模仁部分设置为金属钢材材质，还原模具钢的哑光金属质感，表面做细腻的磨砂纹理处理，体现模具加工后的真实表面状态；将成型后的电钻塑料挡板设置为亮蓝色工程塑料材质，添加轻微的表面光泽度，模拟ABS塑料注塑成型后的外壳质感，通过不同材质的区分清晰展现模具与成型零件的对应关系。设计思路上以模具设计训练为核心目标，完整覆盖注塑模具从零件分析、分型面创建、模仁拆分、模架调用到抽芯机构设计的全流程，所有结构设计均符合注塑模具的实际加工工艺要求，既保证模具结构可以满足该电钻塑料挡板的批量注塑生产需求，也清晰展现了注塑模具的典型结构组成，可作为模具设计学习的参考案例，帮助理解塑料外壳类零件的模具成型逻辑与结构设计要点。
