无刷truggy配套风电机与ESC冷却管路结构设计

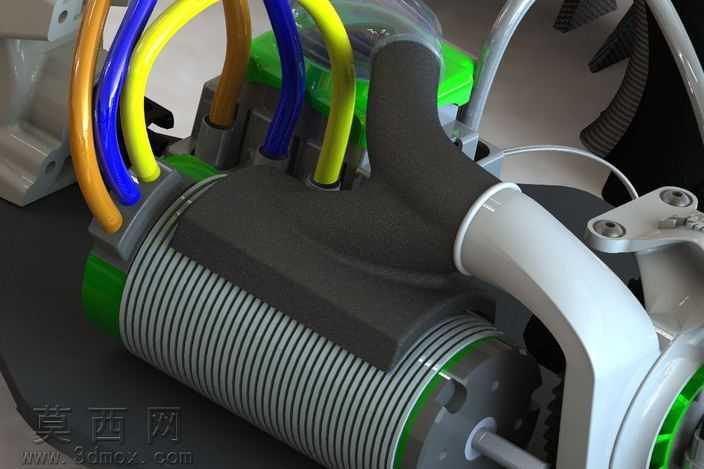

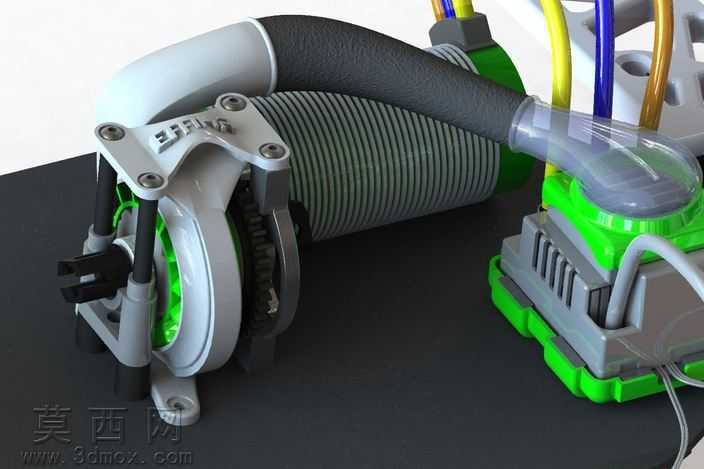

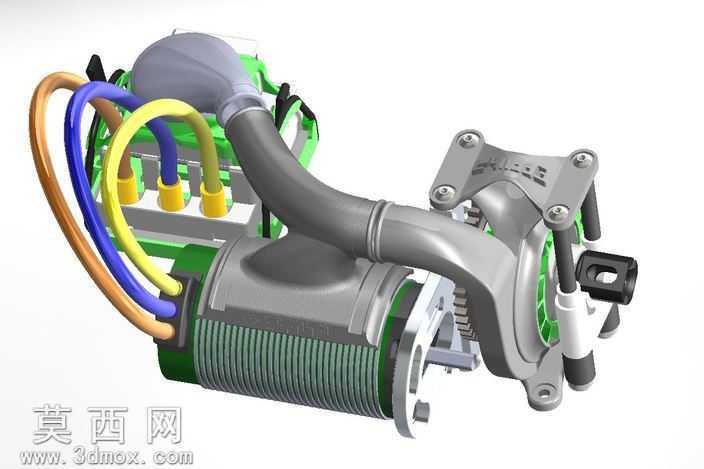

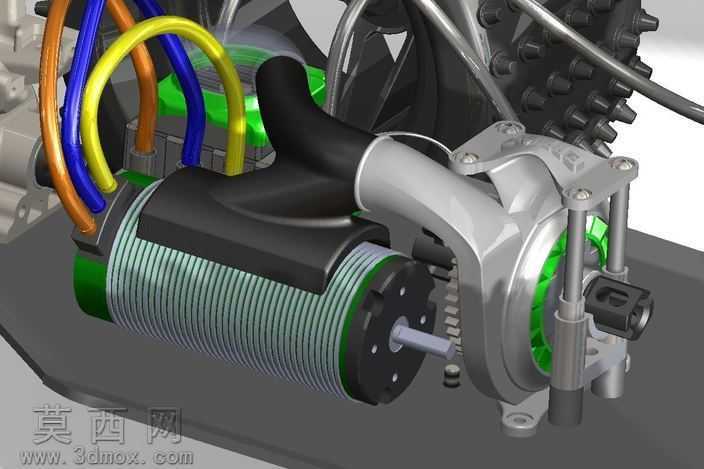

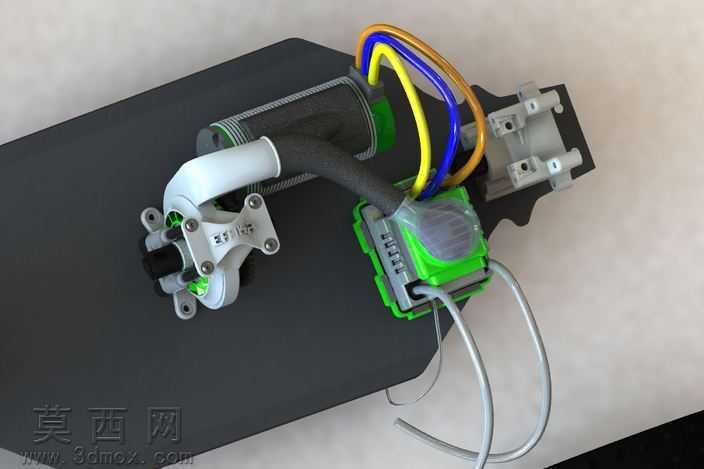

本作品为适配无刷truggy项目打造的风电机与ESC冷却管路三维设计，建模阶段围绕动力系统散热需求展开，首先完成核心部件的参数化搭建：针对无刷电机的柱形壳体特征，先绘制带等距散热鳍片的基体轮廓，通过圆周阵列命令生成均匀排布的鳍片结构，鳍片间距、高度均按照实际风冷流道需求设定，保证气流通过时可最大化带走电机运行产生的热量。冷却管路部分采用变径曲面建模思路，主进气段为适配风机出风口的大口径圆弧过渡结构，通过多截面曲面命令生成顺滑的弯管形态，避免气流在弯折处产生紊流影响散热效率，管路与电机壳体的衔接处做了贴合式安装座设计，安装座边缘预留密封槽位，可保证装配后管路与电机壳体的贴合度，避免冷却气流泄漏。ESC冷却支路从主冷却管侧面引出，采用小口径分支管路设计，分支处做了导流曲面处理，可将部分冷却气流精准导向电子调速器的发热区域，避免ESC因持续大电流工作出现过热降频问题。渲染阶段针对不同部件赋予对应材质：电机壳体鳍片部分采用磨砂铝合金材质，调整金属粗糙度参数还原铸铝件的哑光金属质感，边缘处做轻微倒角处理避免渲染出现锐利硬边；冷却管路分为两段，与电机衔接的黑色段采用耐温橡胶材质，调整材质的漫反射颜色与凹凸参数，还原橡胶管路表面的细微磨砂纹理，外侧白色弯管段采用硬质工程塑料材质，添加轻微的高光反射效果体现硬质塑料的质感；周边的彩色走线分别赋予黄、蓝、橙等不同颜色的软质PVC材质，调整材质的弯曲度与表面光泽，还原线束的柔软质感。设计过程中针对原始方案的散热缺陷做了优化，摒弃了原微控制器自带风扇的低效散热方案，通过独立的冷却管路将风机产生的气流定向引导至电机与ESC的核心发热区域，管路走向充分考虑车架内部的安装空间，避开传动结构与走线位置，整体结构紧凑无冗余，装配后可直接适配现有truggy车架的安装点位，无需额外修改车架结构。模型完成后通过干涉检查验证，所有部件之间无装配冲突，冷却流道的截面面积经过测算可满足持续高负载运行下的散热风量需求，管路壁厚设定为1.5mm，兼顾结构强度与轻量化需求，可直接用于3D打印制作功能样件进行装车测试。
