日内瓦间歇运动机构三维结构展示

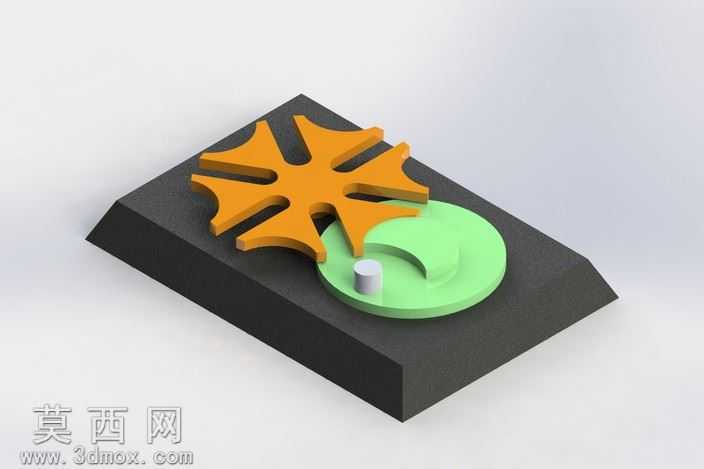

本作品为日内瓦机构也就是槽轮间歇运动机构的三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对机构的核心组成部件进行拆解分析，明确主动拨盘、从动槽轮、定位基座、止动锁止结构的尺寸配合关系。建模阶段先绘制二维草图轮廓，对槽轮的径向槽分布角度、拨盘圆柱销的回转半径、锁止弧的曲率半径进行精准参数约束，确保各部件运动时无干涉。完成基础特征建模后，对各部件进行材质赋予与渲染处理：底部基座采用哑光深灰硬质合金材质，模拟金属机座的厚重质感，表面添加细微的磨砂纹理提升真实度；从动槽轮采用亮橙色工程塑料材质，色彩饱和度适中，边缘做微小倒角处理避免锐边失真；主动拨盘采用淡绿色哑光树脂材质，与槽轮形成清晰的色彩区分，拨盘上的圆柱销采用银白色金属材质，还原销轴的金属光泽。结构设计上严格遵循日内瓦机构的运动原理，主动拨盘连续回转时，圆柱销进入槽轮径向槽带动槽轮做间歇转位，当圆柱销脱离径向槽时，拨盘上的锁止弧与槽轮的凹弧配合，将槽轮锁止在固定位置实现间歇停顿。设计过程中反复调整槽轮槽数与拨盘销数的配合参数，确保运动过程的传动比准确，转位角度误差控制在合理范围内，同时对各运动副添加了配合约束，可直接用于运动仿真演示，直观展现间歇传动的运动过程，清晰呈现机构从锁止到驱动转位再到锁止的完整运动周期，帮助理解间歇运动机构的传动逻辑与结构特点。
