径向柱塞式液压马达三维结构设计

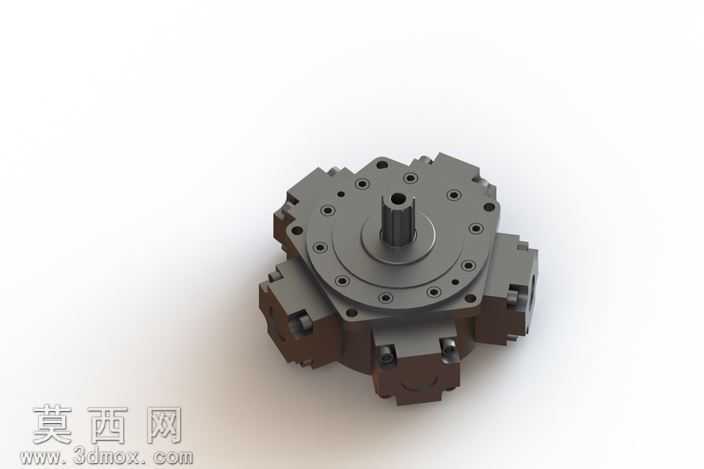

本模型采用SolidWorks进行全参数化三维建模，整体围绕径向柱塞式液压马达的工作原理完成结构设计，建模过程中严格遵循液压元件的设计规范，对各部件的装配公差、配合关系进行了精准还原。首先完成核心输出轴的建模，对轴端的花键传动结构、轴肩定位结构进行了细节刻画，保证轴体与转子、端盖的配合精度符合实际装配要求；随后完成配流盘、转子体、柱塞组件的建模，对柱塞的径向布置结构、缸体的油道开孔、配流盘的高低压配流窗口进行了精准绘制，还原了径向马达内部液压油驱动柱塞往复运动、带动转子转动的核心传动逻辑。在壳体建模阶段，对多面体式的铸造壳体外形进行了曲面优化，还原了壳体上的安装法兰孔、油口接口、定位销孔的位置与尺寸，同时对壳体表面的铸造圆角、安装凸台结构进行了细节处理，保证壳体的结构强度与实际产品一致。渲染阶段采用金属材质组进行材质赋予，输出轴采用调质钢材材质，调整表面粗糙度参数呈现金属加工后的哑光质感；壳体采用铸铁材质，添加细微的铸造纹理与表面氧化质感，区分不同部件的材质差异；柱塞与内部运动部件采用轴承钢材质，提高表面反光度体现精加工表面的光洁度。布光采用三点布光方案，主光源从斜上方45度投射，突出马达顶部的安装法兰与输出轴的结构细节，辅助光源从两侧补光消除结构暗部的死黑区域，底部添加弱反光底板衬托马达的整体轮廓，最终渲染图清晰展现了径向液压马达的外部结构特征与各部件的装配关系。设计过程中充分考虑了径向液压马达的大扭矩输出特性，对壳体的壁厚、柱塞的直径、转子的偏心距等关键参数进行了合理匹配，保证模型的结构合理性，各部件之间可实现正确的装配约束，能够直观展示径向液压马达的整体构造与工作原理，可用于液压传动教学、产品结构展示、液压系统选型参考等场景。
