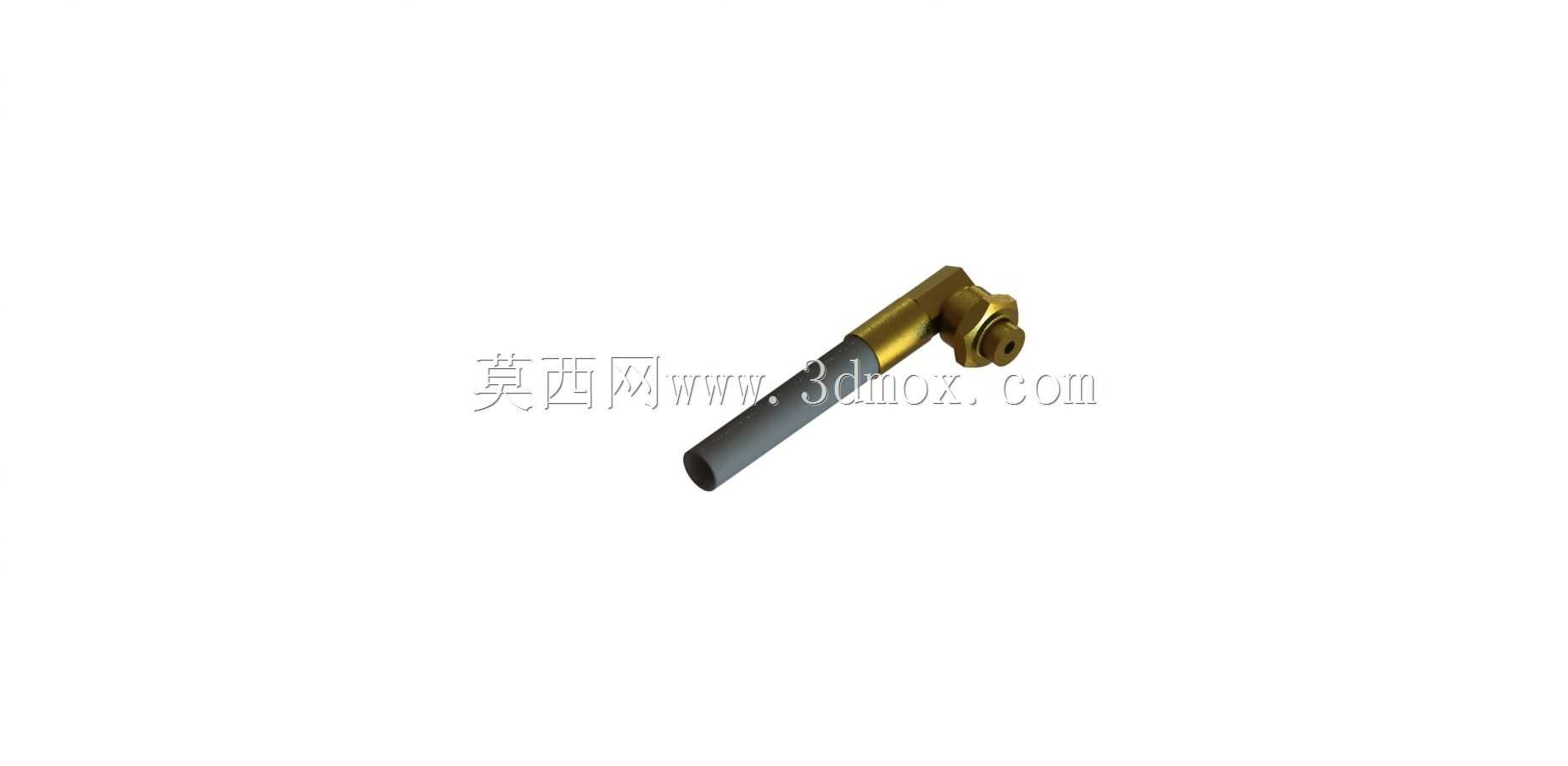

弯角式快接金属通气连接管路结构

　　这款弯角式连接管路，主要面向小型气动设备、便携通讯终端的气路导通场景设计，日常在手持检测设备、小型气动工具的内部气路布局中十分常见，能够在紧凑的设备内部空间里完成气路90度转向，同时兼顾管路连接的密封性与快拆需求。从结构设计来看，管路主体分为两段功能区，一端是带外螺纹与密封端面的金属接头段，采用黄铜材质加工，兼顾抗锈蚀性与加工精度，接头端部的环形密封槽可适配O型密封圈，安装后能耐受常规工况下的气压冲击，不会出现漏气问题；另一端是插接式直管段，表面做了哑光防滑处理，可直接插入对应内径的柔性气管，无需额外卡箍就能实现稳定连接，适合小流量气路的快速装配。设计阶段重点考量了狭小空间的安装边界，整体弯折半径控制在极小范围内，

　　接头段的外螺纹长度适配常规设备壳体的壁厚，安装时从壳体外侧穿入后用锁紧螺母固定即可，不会占用过多内部腔体空间，直管段的长度可根据实际装配需求做裁切调整，适配不同深度的内部气路布局。实际应用中，这类管路常用来给小型气动执行元件输送压缩空气，也可作为设备内部的泄压通路使用，金属接头的抗老化性能远优于全塑料管路，在频繁拆装的维护场景下，螺纹部位不会出现滑牙、开裂问题，插接段的抗弯折性能也经过验证，日常设备晃动、轻微拉扯都不会导致管路脱落或气路泄漏。建模过程中严格还原了接头部位的密封槽细节、螺纹牙型参数以及直管段的外径公差，装配时可直接匹配标准M5螺纹接口与4mm内径气管，无需二次修改尺寸就能直接用于设备的虚拟装配验证，能帮助结构工程师提前排查管路与周边电子元件、结构件的干涉问题，缩短产品开发阶段的样机调试周期。
