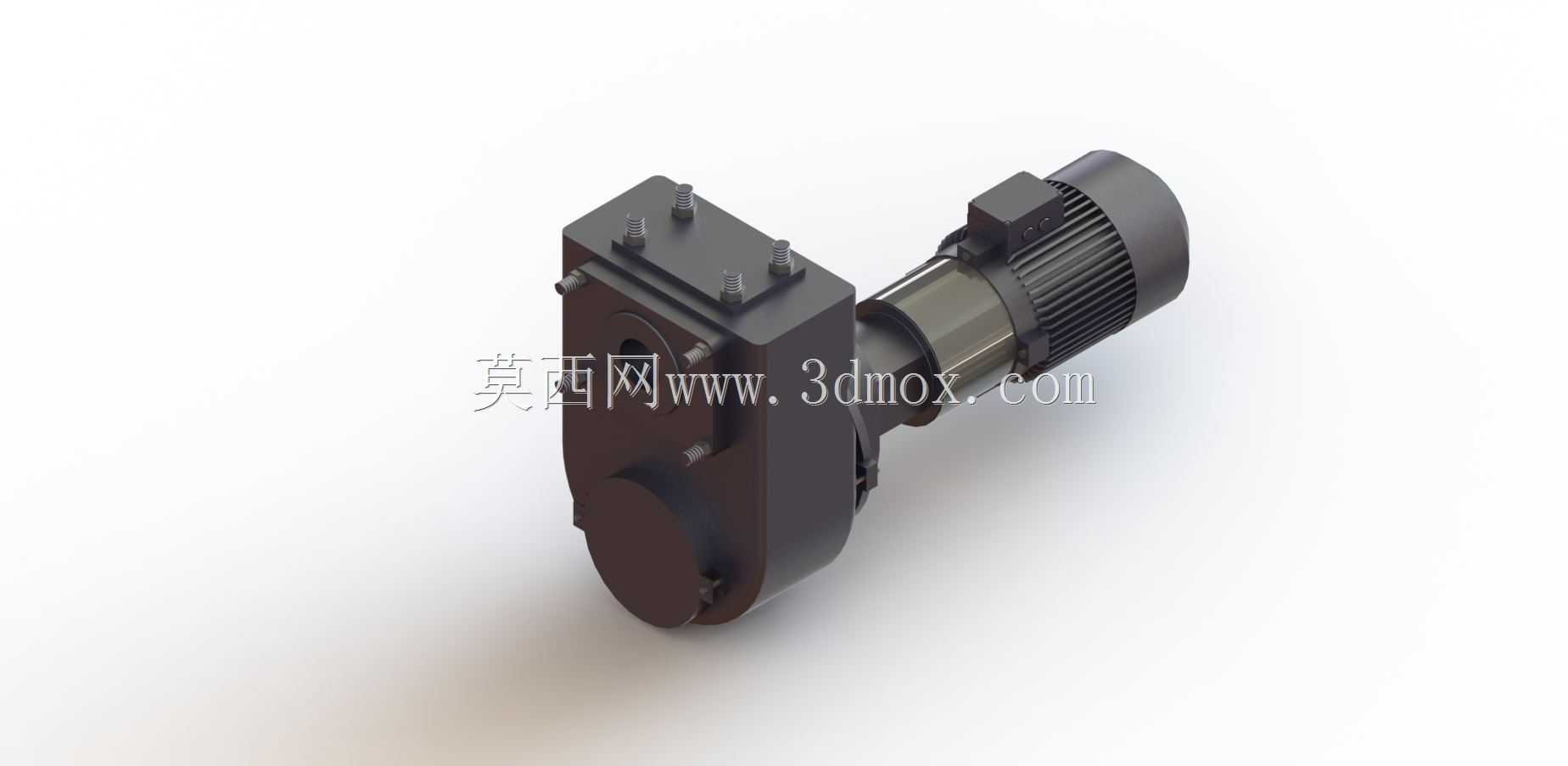

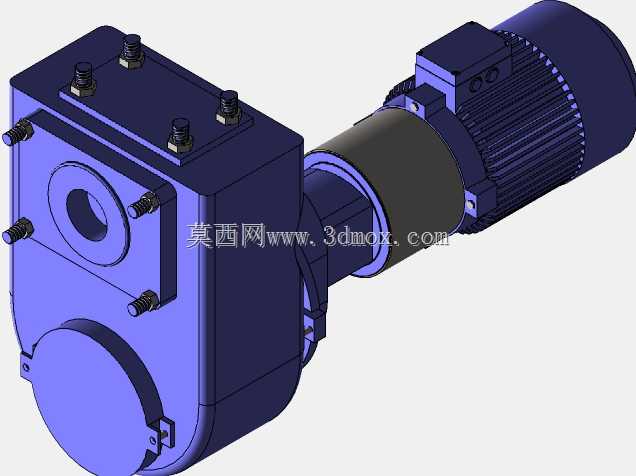

带减速传动结构的卧式离心泵三维结构

　　该卧式离心泵采用电机直连减速箱的集成式布局，在工业流体输送场景中适配性较强，常见于循环水系统、中小型化工介质输送、暖通供水、设备冷却回路等工况，可输送常温下无硬质颗粒的清水或物理特性接近清水的流体介质。从结构设计逻辑来看，将减速传动单元与泵头做同轴集成布局，一方面缩短了整机轴向尺寸，减少了独立联轴器安装带来的同轴度调校工作量，另一方面减速结构可将电机输出的高转速降至泵叶轮适配的工作转速，避免高转速下叶轮气蚀余量超标，同时提升输出扭矩，应对管路阻力波动时的运行稳定性更好。泵头部分采用蜗壳式流道设计，进水口与出水口的法兰连接面预留了标准密封槽位，安装时可直接匹配对应通径的管路法兰，无需额外加工转接结构。

　　减速箱壳体采用铸铁材质的一体化建模结构，箱体上预留的螺栓孔位既包含箱盖连接的紧固孔，也包含整机安装底座的固定孔，安装边界上，整机重心落在减速箱与泵头连接的轴段下方，底座安装孔的跨距经过匹配设计，可直接固定在标准槽钢支架或混凝土基础上，无需额外加装配重底座。电机部分采用标准卧式三相异步电机的建模尺寸，接线盒位置设置在电机侧上方，现场布线时不会与上方管路、周边设备产生干涉。叶轮部分采用闭式叶轮结构，建模时还原了叶片的曲面弧度与前后盖板的密封环配合间隙，可直观展示泵内流体的流道走向，也方便设计人员做后续的流场仿真分析。密封结构采用机械密封的安装位设计，在泵轴穿出泵壳的位置预留了密封腔空间，可适配常规内置式机械密封，

　　更换密封件时无需拆解整个泵头与减速箱的连接，仅需拆下泵端盖即可完成操作，日常维护的拆装路径更短。整机的轴向尺寸控制紧凑，径向最大轮廓出现在电机散热筋位置，现场安装时预留的侧向操作空间仅需满足电机接线、减速箱油位检查的需求即可，相比分体式联轴器连接的离心泵机组，占地面积可缩减约三成，适合安装空间局促的设备配套场景，比如机床冷却系统配套、小型水处理单元集成等场景。建模过程中对各部件的配合公差做了对应还原，比如轴承位的轴肩定位尺寸、密封件的安装槽深度、螺栓连接的沉孔深度都符合常规机械设计规范，可直接用于装配干涉检查、安装布局模拟、教学演示等场景。
