横流式水轮机转轮结构三维设计

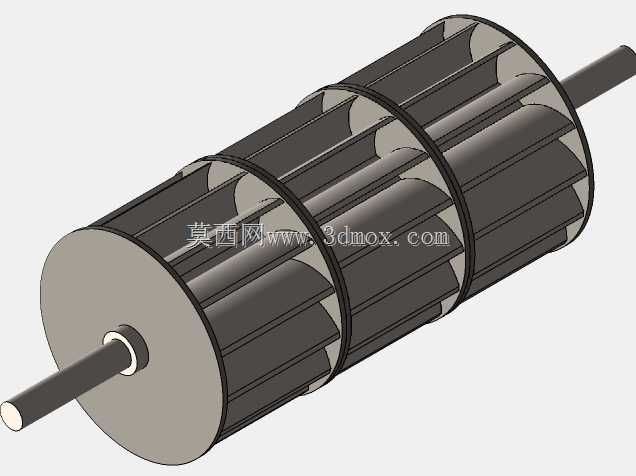

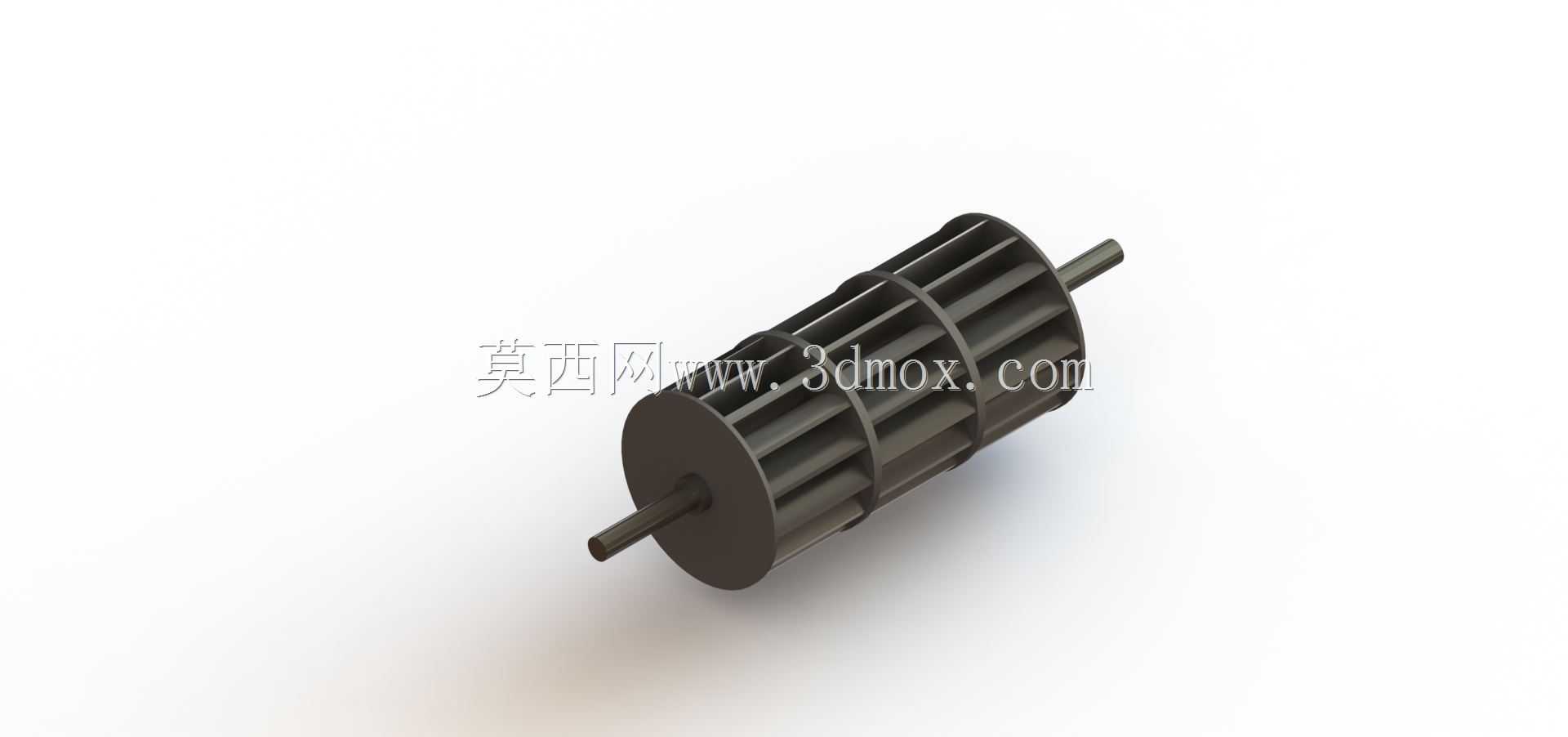

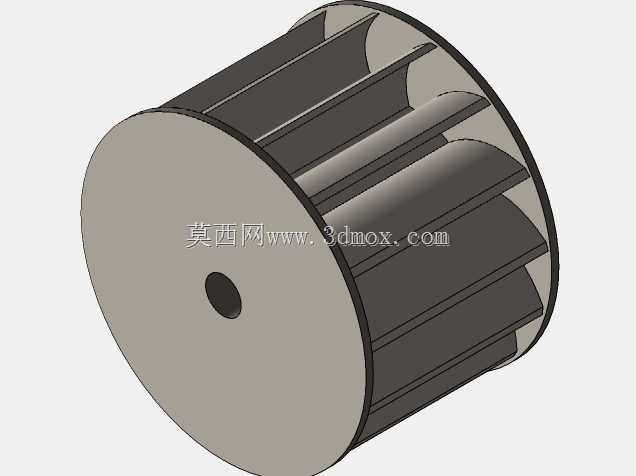

　　该结构为横流式水轮机的核心转轮部件，在小型水力发电、微水头水流能量回收场景中应用广泛，可适配低水头、大流量的山区溪流、农田灌溉渠尾水、工业循环水余压回收等工况，将水流的动能与势能转换为旋转机械能，带动后端发电或动力输出装置运转。从结构设计逻辑来看，转轮采用双侧圆盘夹持多片弧形叶片的布局，叶片沿圆周方向均匀排布，两端伸出的轴段为安装定位基准，轴段直径与叶片排布的外圆直径形成固定比例，可适配常规标准轴承座的安装尺寸，安装时需保证轴段水平度偏差在允许范围内，避免运转时出现偏磨、振动超差的问题。叶片的弧形型线经过流道匹配设计，水流可从转轮径向进入，横穿叶片流道后从另一侧径向流出，两次作用于叶片表面，相比同尺寸的冲击式转轮，

　　在低水头工况下的能量捕获效率更稳定，叶片与两端圆盘采用满焊连接结构，可承受水流持续冲击带来的交变载荷，避免长期运转后叶片出现松动脱落的问题。在安装边界设计上，转轮两端轴段预留有标准的轴承配合位与密封安装槽，可直接适配常规的水轮机壳体安装腔，无需额外定制转接结构，叶片外圆与壳体之间的间隙控制在合理范围，既避免运转时叶片与壳体内壁发生刮擦，又能减少间隙漏水带来的能量损失。实际选型应用时，可根据过流流量大小调整叶片数量与转轮轴向宽度，该结构的叶片排布方式可保证水流在整个叶片宽度方向均匀作用，避免局部载荷过大导致轴系受力不均，两端圆盘的厚度经过刚度校核，可承受叶片传递的水流冲击力，运转时不会出现圆盘变形蹭碰壳体的问题。轴段的伸出长度可根据配套的密封件、轴承座安装尺寸做适配调整，中心通孔的设计可减轻转轮整体重量，降低启动时的扭矩需求，在微小流量工况下也能顺利启动运转。
