带钢丝增强层橡胶弯管结构设计

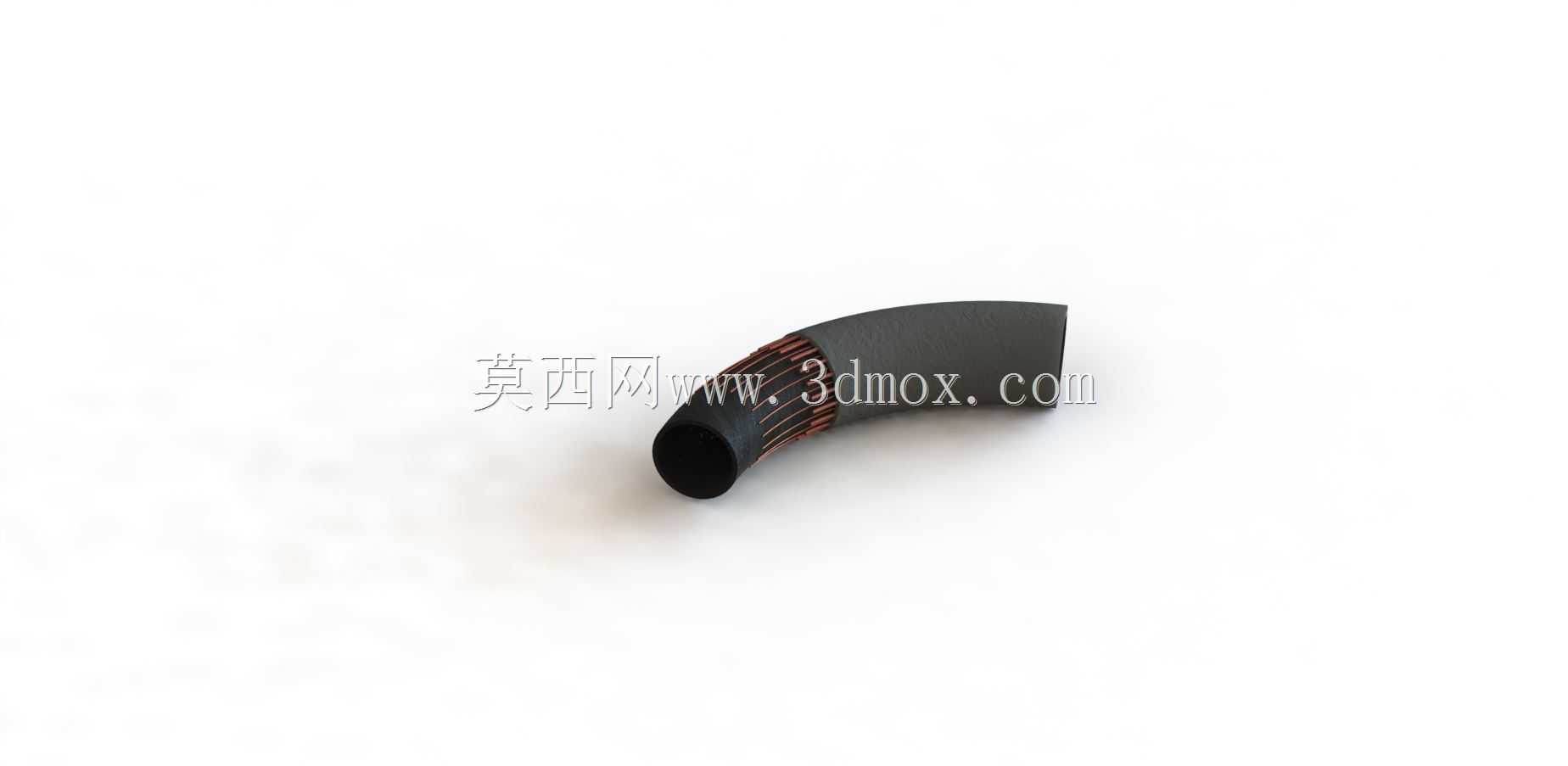

　　这款带钢丝增强层的橡胶弯管，主要应用在流体输送系统需要转向避让的管路布局场景中，常见于液压系统回油管路、气动系统气路连接、低压给排水管路以及设备内部走线的防护套管场景。在实际设备布局中，经常会遇到管路走向需要避开结构件、运动部件的情况，硬管弯折不仅加工难度大，还会在弯折处产生应力集中，长期受流体压力脉动或者设备振动影响容易出现开裂泄漏，而这类增强橡胶弯管可以通过自身的柔性形变抵消部分振动载荷，同时适配一定范围内的安装角度偏差，降低管路对接的装配精度要求。从结构设计来看，这款弯管采用90度弧形过渡结构，弯曲半径经过优化，既不会因为半径过小导致管内流体通流截面骤减增加流阻，也不会因为半径过大占用过多安装空间，管体中间层缠绕的钢丝增强层，

　　是整个管件的核心受力结构，能够承受管内流体的径向压力，避免橡胶管在承压状态下出现鼓包、爆管问题，同时钢丝层的螺旋缠绕结构也保留了管体的可弯曲特性，不会因为加了增强层就让管件变得僵硬无法适配安装偏差。管体两端的接口为等径直筒结构，安装时可以根据实际需求搭配卡箍、快插接头或者法兰连接件，适配不同材质的对接管路，接口处的橡胶厚度比管身中段略厚，能够提升接头夹持部位的抱紧力，避免管路在带压工作时出现接头脱落、渗漏的问题。在安装边界上，这款弯管的轴向投影尺寸适配小空间管路布局，安装时需要预留至少1.2倍管外径的操作空间用于卡箍紧固，弯曲段的外侧需要和周边运动部件保留至少5mm的安全间隙，避免设备运行过程中运动部件剐蹭管体外壁造成橡胶层磨损，

　　影响管路使用寿命。管体内壁采用光滑橡胶面设计，能够减少流体输送过程中的沿程阻力，也不容易残留输送介质中的杂质，降低管路堵塞的风险，外壁的橡胶材质采用耐老化配方，能够适配常规工况下的油污、轻微腐蚀环境，满足多数工业设备内部管路的使用需求。在实际选型应用中，这类弯管不需要额外加工弯折工序，直接根据管路走向的角度需求选用对应角度的成品件，能够大幅缩短设备管路装配的周期，也减少了现场弯管加工带来的质量不稳定问题，尤其在小批量设备生产或者设备改造的管路布局中，这类增强弯管的适配性远高于现场弯折的金属硬管。
