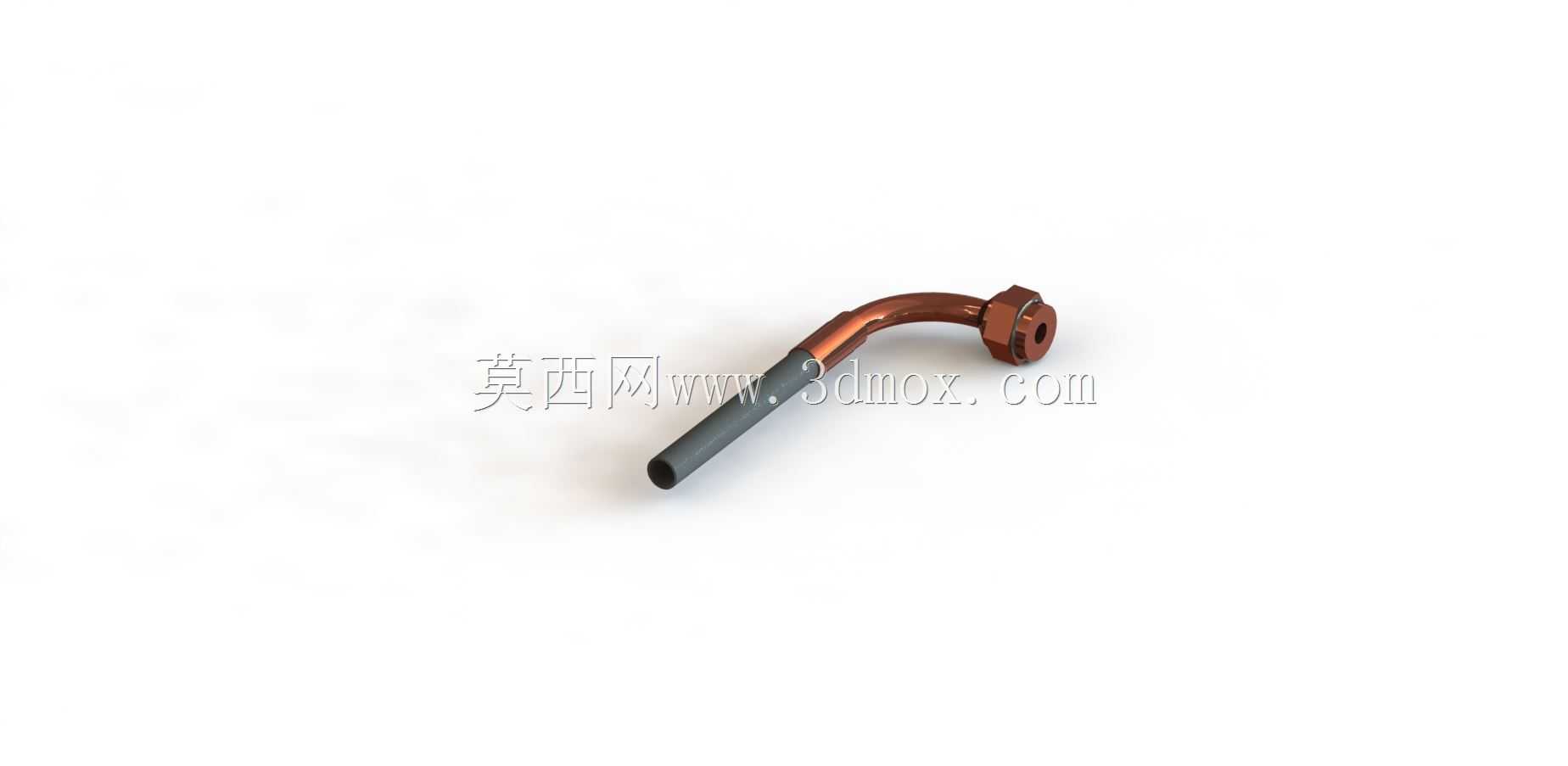

90度弯角带法兰连接金属管路结构

　　这款弯角管路结构主要面向小通径流体输送场景设计，常见于小型液压控制回路、气动信号管线、精密设备冷却支路等安装空间受限的工位，用来完成管路走向的90度转向，同时通过端部法兰结构实现与阀体、泵组出口、设备腔体接口的刚性密封连接。从结构设计逻辑来看，管路采用两段异质材料组合的形式，弯折段采用铜质基材加工，一方面利用铜材优异的塑形变形能力，保证弯角成型过程中不会出现管壁开裂、通径缩颈超差的问题，另一方面铜质表面的抗腐蚀特性也能适配多数常规工况下的流体介质，减少管路内壁锈蚀脱落造成的下游阀件卡滞风险；直段部分采用钢制管材加工，提升管路整体的结构刚性，避免安装后受管线振动影响出现接口松动渗漏的问题。

　　端部的法兰连接结构设计有标准螺栓过孔与密封面定位台阶，安装时可直接与对应规格的配对法兰贴合，配合密封垫片即可完成密封，无需额外加工焊接坡口，能大幅缩短现场装配的工时，也方便后期检修时的管路拆卸更换。从安装边界来看，弯角的转弯半径控制在合理区间，既不会因为转弯半径过小造成流体局部阻力陡增，也不会因为半径过大占用过多的安装空间，直段的长度预留了足够的管夹安装位置，可在距离弯角拐点合适位置设置管路固定点，降低管路共振的概率。设计过程中对管路内壁的粗糙度做了针对性控制，减少流体输送过程中的沿程压力损失，法兰端面与管路轴线的垂直度公差控制在安装允许范围内，避免装配后出现密封面偏斜导致的渗漏问题。这类弯管结构在实际选型时，

　　需要匹配对应接口的通径尺寸与法兰螺栓孔位，确认管路材质与输送介质的兼容性，同时核算安装空间内的弯角朝向是否与周边其他零部件存在干涉，在三维建模阶段可直接调用该结构完成管路布局，提前排查安装过程中可能出现的空间冲突问题，减少现场装配时的管路返工量。
