阿尔加维游艇甲板通风泄放装置结构设计

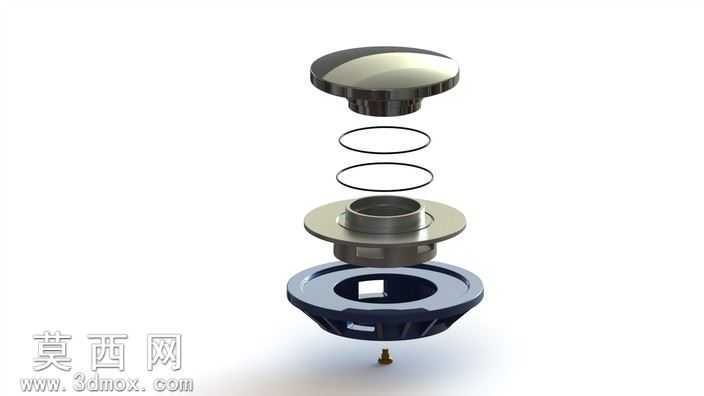

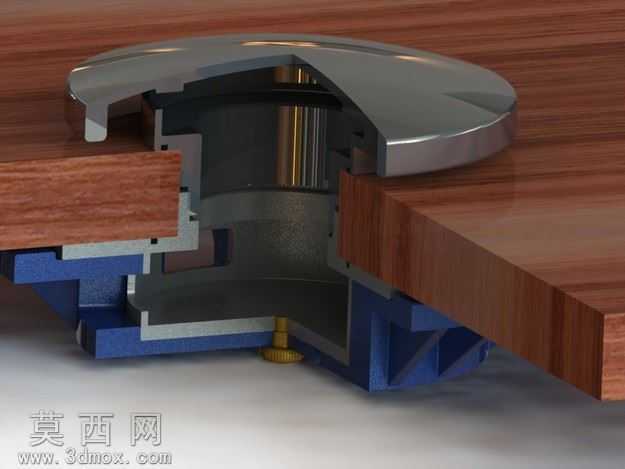

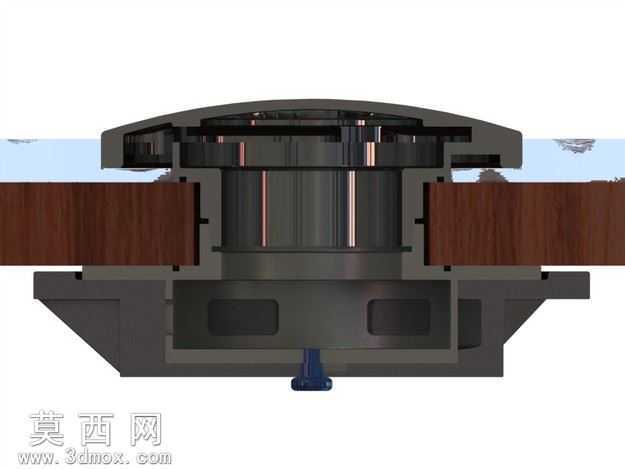

本作品为游艇甲板专用通风泄放装置的三维建模设计，整体采用嵌入式安装结构适配游艇木质甲板的安装场景，建模阶段严格遵循船用配件的尺寸适配逻辑，先完成整体安装基准面的搭建，匹配甲板预留安装孔的公差范围，确保装置安装后与甲板表面齐平无凸起。建模过程中对各部件的配合结构做了精细化处理：顶部镀铬覆盖件采用曲面建模完成流线型弧面设计，边缘做圆角过渡处理避免磕碰，同时保证闭合状态下的防水密封性能；中部通风腔体采用薄壁结构建模，预留足够的通风流通截面积，内壁做导流斜面设计避免积水残留；底部蓝色支撑基座采用多组卡扣式连接结构建模，与甲板基层形成稳固卡接，同时预留螺丝安装位，通过螺丝锁紧实现覆盖件的压紧固定，调节螺丝松紧度即可控制覆盖件的开合阻尼，满足不同通风量的调节需求。材质渲染阶段针对不同部件做了差异化材质参数调试：顶部覆盖件赋予镀铬钢材质，调整金属反射率与粗糙度参数，还原亮面镀铬的镜面反射质感与金属光泽；底部基座赋予氧化处理的铜铁材质，调整表面氧化层的漫反射颜色与细微凹凸纹理，呈现金属氧化后的哑光磨砂质感；中间通风窗体部件赋予工程塑料材质，调整塑料的半哑光质感与轻微的表面颗粒感，还原船用塑料配件的耐候材质特性；安装基面采用实木甲板材质，还原木质纹理与表面清漆的光泽效果。结构设计上充分考虑船用场景的使用需求，闭合状态下覆盖件可阻挡雨水、海浪溅水进入舱内，开启状态下可实现舱内外空气流通，同时泄放结构可将渗入的积水及时排出，各部件的连接缝隙处预留密封件安装槽位，可配套防水胶圈提升整体密封性能，整体模型的装配关系完整，可直接用于结构验证、配件生产参考以及游艇装配方案演示，渲染输出的剖面效果图清晰展示了内部各部件的装配层级与配合关系，直观呈现装置的工作原理与安装逻辑。
