多关节立式工业机械臂三维结构设计

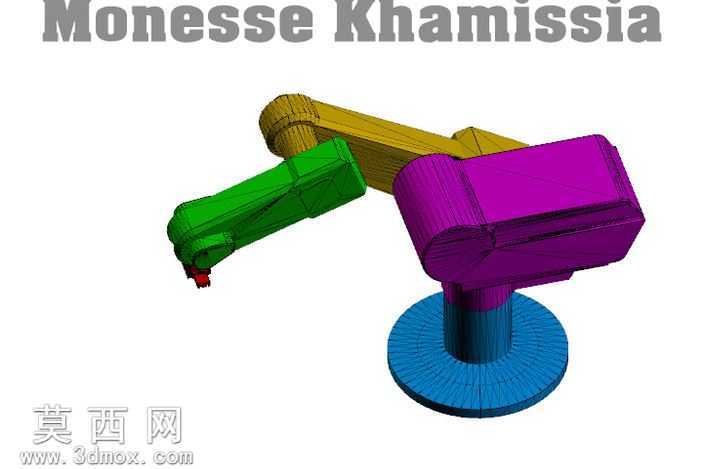

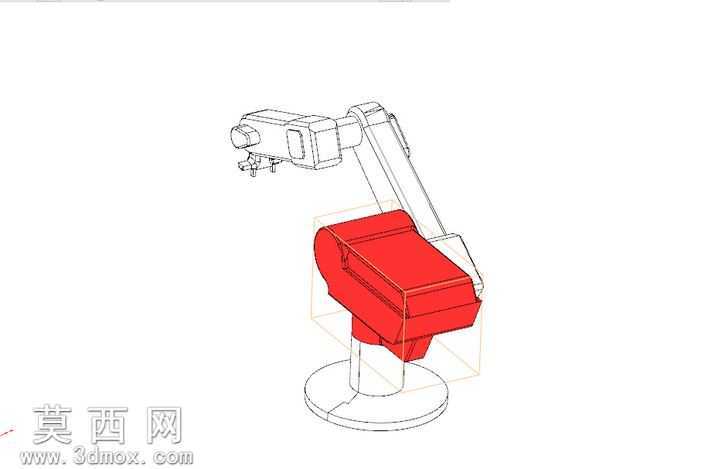

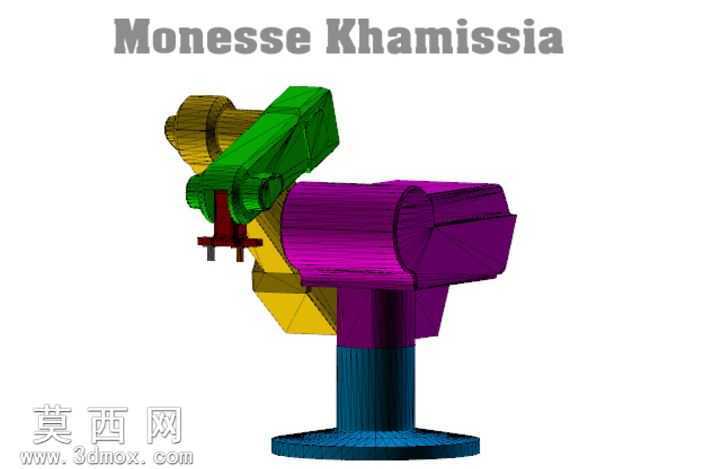

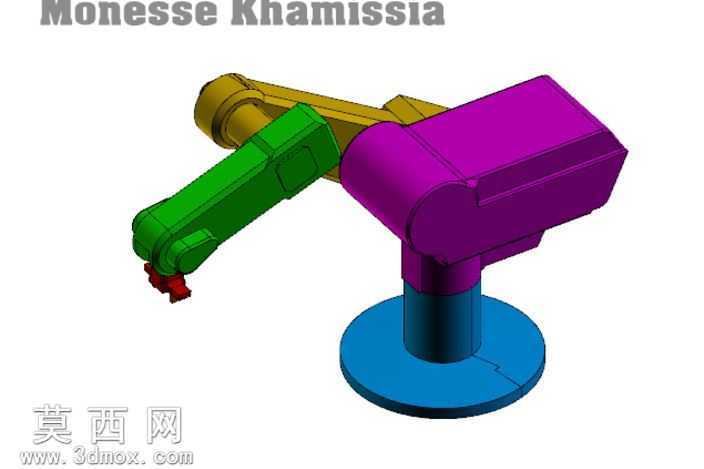

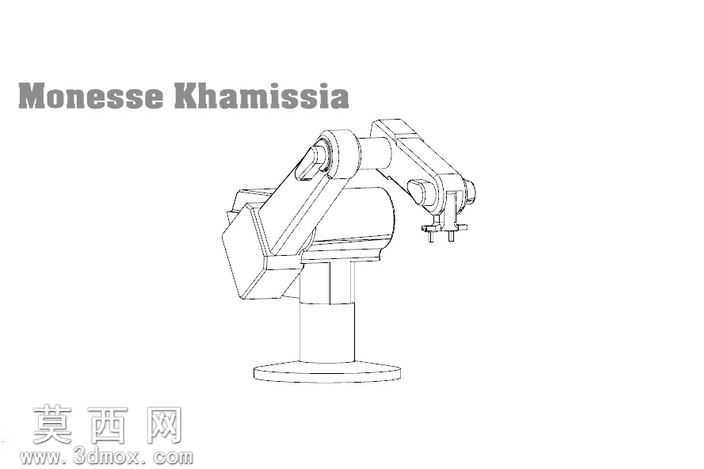

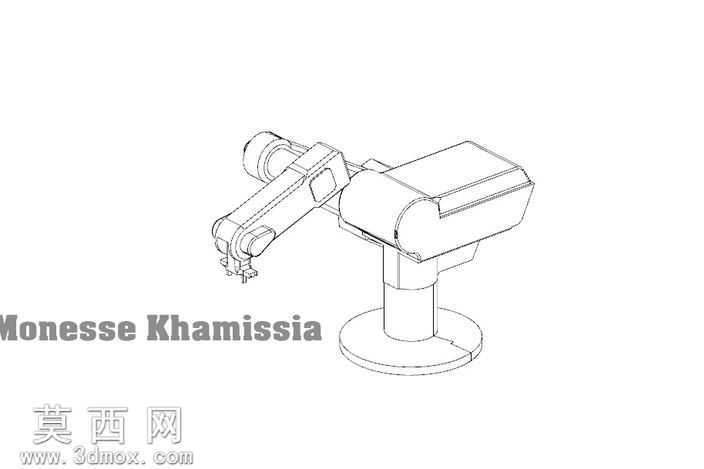

本模型为多关节立式工业机械臂的三维结构设计，采用三维建模软件完成全参数化建模，整体遵循工业机械臂的经典构型逻辑，以立式圆柱基座作为整机承载基础，基座上方依次衔接腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转关节与末端执行器接口，完整还原六轴工业机械臂的运动自由度布局。建模过程中严格遵循机械设计的装配逻辑，各关节处的旋转副、连接法兰、限位结构均按照实际工业产品的尺寸比例进行构建，基座部分设计有安装固定孔位与内部走线空腔，可模拟实际设备的线缆排布与安装固定需求；大臂与小臂构件采用箱型结构的建模逻辑，在还原工业机械臂轻量化高刚性结构特征的同时，预留了关节驱动部件的安装空间，各关节衔接处的轴承位、密封槽结构均做了精细化建模，可清晰展示机械臂的内部传动布局逻辑。模型整体采用线框展示效果时可清晰呈现各部件的轮廓边界与装配关系，各构件之间无干涉错位，可直接用于运动仿真演示，验证机械臂的工作半径与运动行程范围。设计过程中参考了通用小型工业机械臂的结构参数，兼顾了结构刚性与运动灵活性，各关节的旋转角度范围符合常规工业作业的需求，末端执行器采用通用法兰接口设计，可根据不同作业场景适配夹爪、焊枪、吸盘等不同末端工具，模型的各部件均为独立可编辑的实体特征，可根据实际设计需求修改各段臂长、关节尺寸等参数，适配不同负载等级的机械臂设计需求，整体建模逻辑严谨，结构层次清晰，可用于工业机械臂的结构教学、方案演示、运动仿真分析等场景，完整展现了多关节工业机械臂从基座到末端执行器的全链路结构设计思路。
