库卡KR10平面关节型雕刻机器人内部传动结构

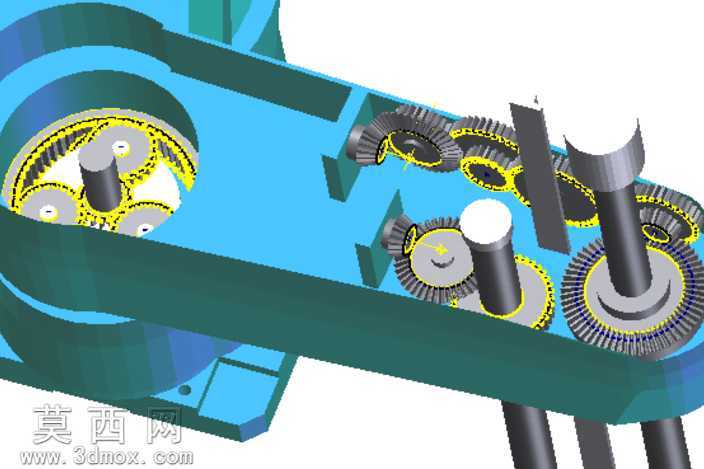

本模型为平面关节型雕刻机器人的内部传动系统三维建模成果，建模过程中严格遵循工业机器人传动设计规范，对关节内部的多级齿轮传动组进行了1:1比例的参数化还原。模型完整呈现了从基座关节到末端执行关节的完整动力传递路径，包含行星减速齿轮组、锥齿轮换向结构、直齿圆柱传动齿轮等核心传动部件，每一个齿轮的模数、齿数、压力角、齿宽参数均按照实际工业机器人传动配比进行设定，齿廓曲线采用渐开线标准齿形绘制，保证齿轮啮合关系的准确性与可装配性。建模阶段对各传动轴的支撑结构、轴承安装位、关节壳体的包容结构进行了同步设计，蓝色半透明的壳体结构采用剖视视角呈现，清晰展示内部传动部件的排布逻辑与装配关系，不同功能的齿轮组采用差异化配色区分，便于观察动力流向与传动层级。材质设置上，金属传动部件赋予哑光合金钢材质，模拟实际工业齿轮的表面处理质感，壳体部分采用半透明工程塑料材质，既保留结构轮廓辨识度，又不遮挡内部传动细节，轴类零件赋予光亮镀铬材质，突出回转部件的结构特征。设计思路围绕雕刻机器人的高定位精度、高传动刚性需求展开，通过多级齿轮减速配比实现关节输出扭矩的放大，锥齿轮组完成动力传输方向的90度换向，适配平面关节机器人的水平回转、垂直俯仰运动需求，行星齿轮结构布置在基座关节处，在有限的安装空间内实现大减速比传动，同时保证传动的同轴度与回程间隙控制要求。模型中各传动部件之间保留了合理的装配间隙，符合实际机械装配的公差设计要求，可用于传动原理演示、结构教学参考、机器人设计方案验证等场景，清晰的剖视结构能够帮助学习者快速理解平面关节型工业机器人的内部动力传递逻辑与核心部件布局方式。
