手动管材弯管加工设备结构设计

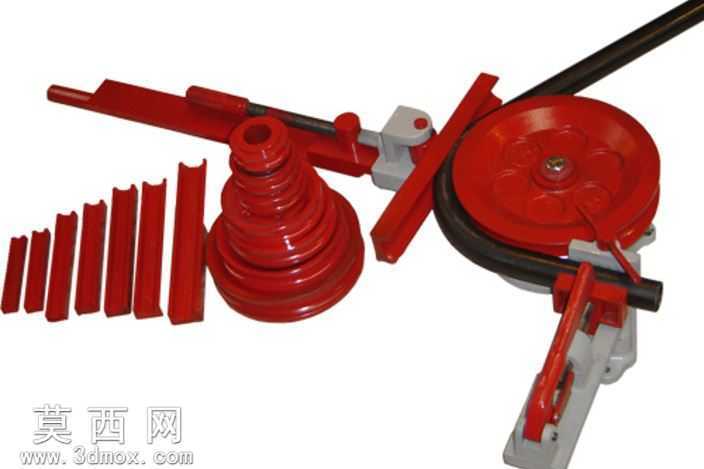

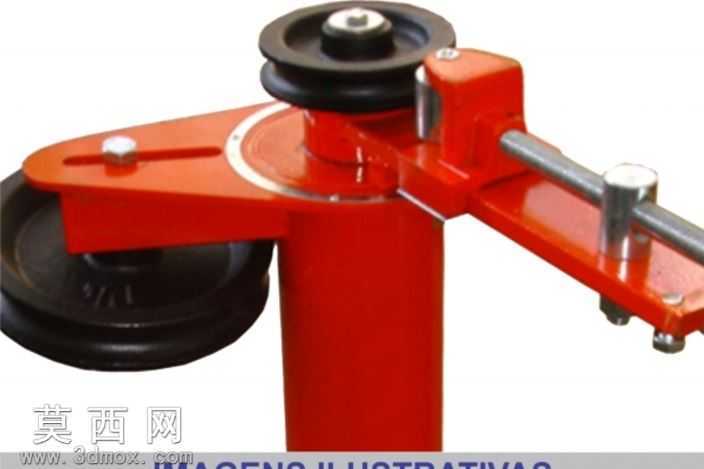

本作品为手动式管材弯制加工设备的三维建模成果，整体建模过程围绕手动弯管的实际作业逻辑展开，在SolidWorks平台中完成全零件参数化建模与整机装配，完整还原了手动弯管设备的机械结构与作业原理。建模阶段首先对设备的核心承载立柱进行建模，采用圆柱形实体结构作为整机的支撑基座，保证结构的稳定性与承重能力，材质设定为高强度结构钢，表面做红色防锈喷涂处理，还原工业手动工具的常规外观质感。核心弯管执行部分包含两个成型滚轮与一个压持定位结构，滚轮部分采用带圆弧凹槽的轮体结构，凹槽弧度匹配待加工管材的外径尺寸，建模时对滚轮的轮槽弧度、轮体直径进行参数化设定，保证弯管过程中管材不会出现凹陷、变形等问题，滚轮材质设定为耐磨铸铁，表面做发黑处理，呈现哑光黑的金属质感。设备的操作力臂采用加长型杠杆结构设计，建模时还原了力臂与旋转基座的连接结构，通过销轴连接实现力臂的转动自由度，操作人员通过扳动力臂即可带动滚轮沿定模轮转动，完成管材的弯曲成型作业，力臂上设置有可调节的定位挡块，可根据弯管角度需求调整限位位置，保证弯管角度的精准可控。装配过程中严格遵循实际机械装配的约束关系，对立柱与基座、滚轮与转轴、力臂与旋转座、定位挡块与力臂的配合关系逐一添加装配约束，保证各运动部件的活动自由度符合实际作业状态，可通过软件的运动仿真功能模拟手动弯管的完整作业流程，验证结构运动过程中无干涉、卡滞问题。渲染阶段对不同部件的材质质感进行区分处理，红色喷涂的结构件还原工业油漆的半光泽质感，黑色滚轮还原铸铁的哑光耐磨质感，金属销轴、操作杆部分还原镀铬金属的亮面反光质感，整体渲染效果贴近真实工业设备的外观状态。设计思路上围绕手动作业的轻量化、易操作需求进行结构优化，摒弃了电动弯管设备的复杂动力结构，采用纯机械杠杆结构实现弯管作业，整体结构简单可靠、无需外接动力源，适合小批量管材加工作业、现场维修作业等场景使用，结构上预留了不同规格滚轮的安装位置，可通过更换滚轮适配不同管径、不同弯曲半径的管材弯制需求，具备较强的通用性与实用性。
