三足式工业洗涤脱水机结构设计

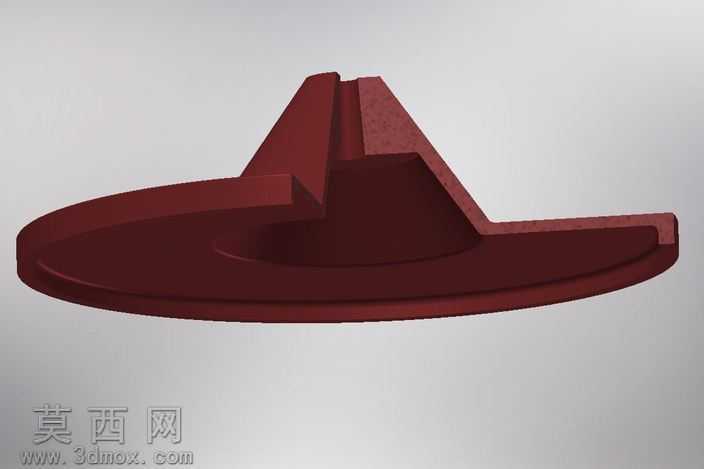

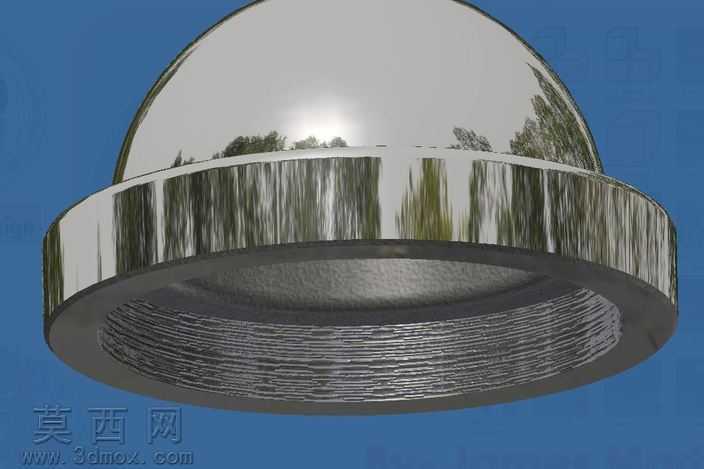

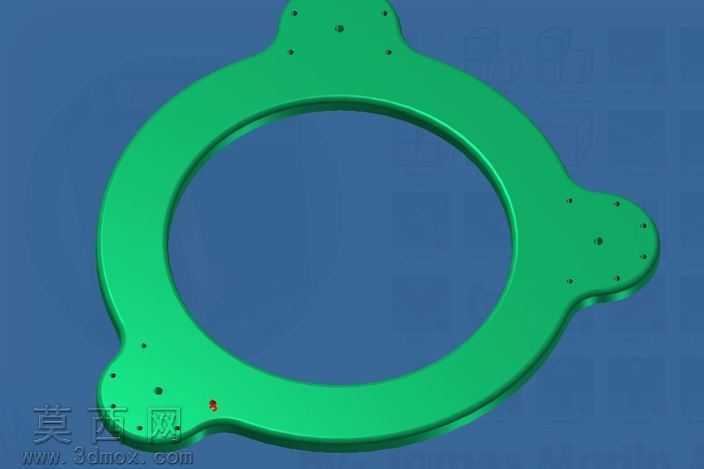

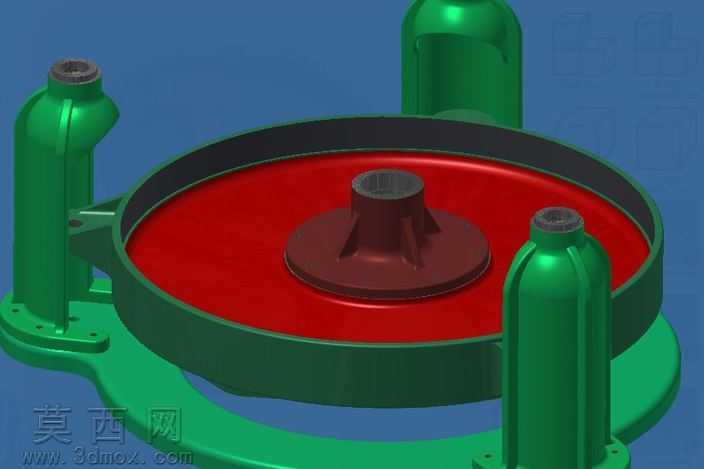

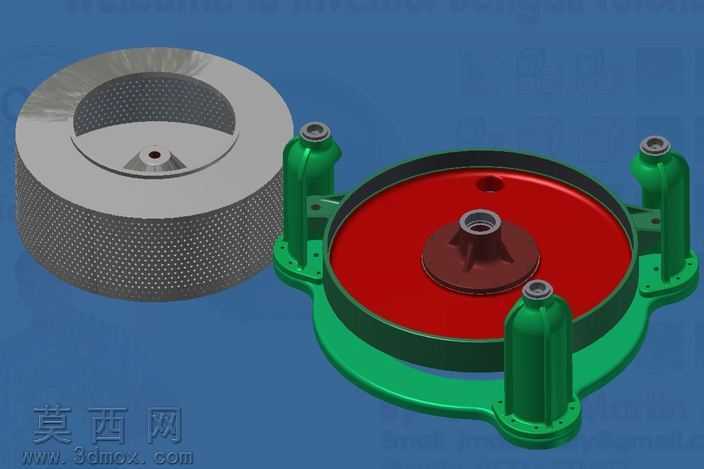

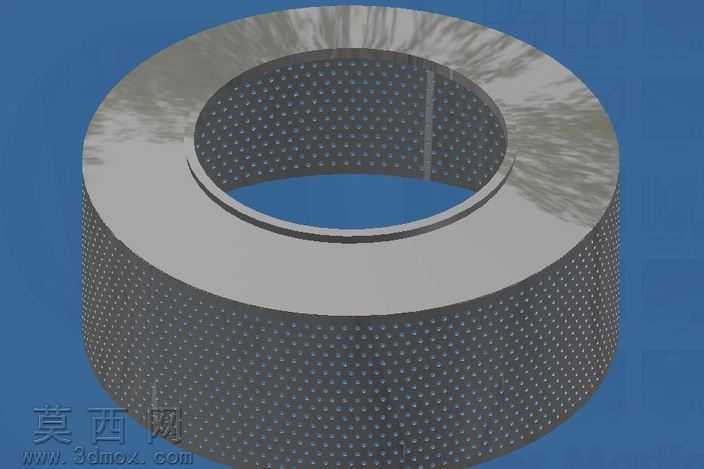

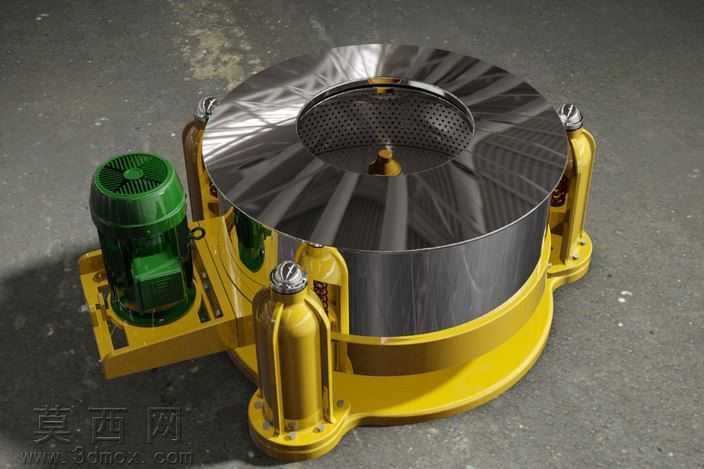

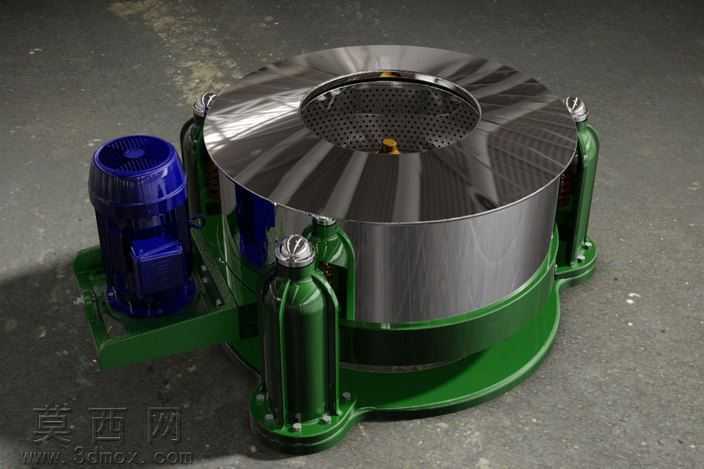

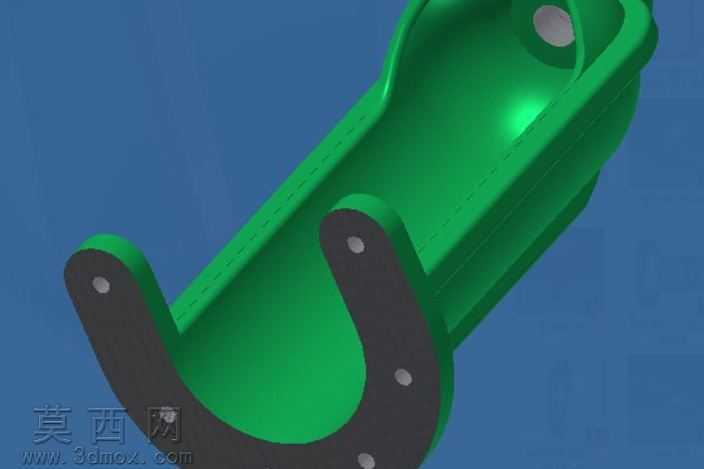

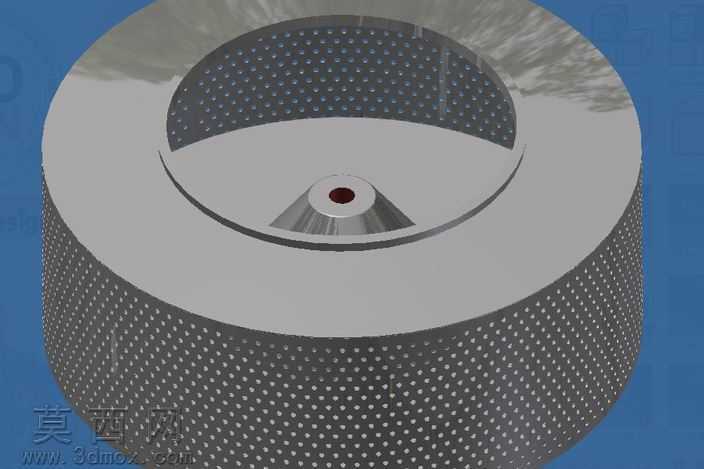

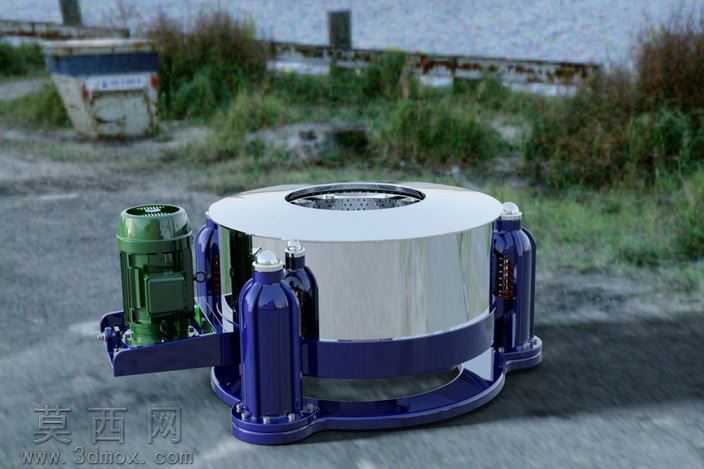

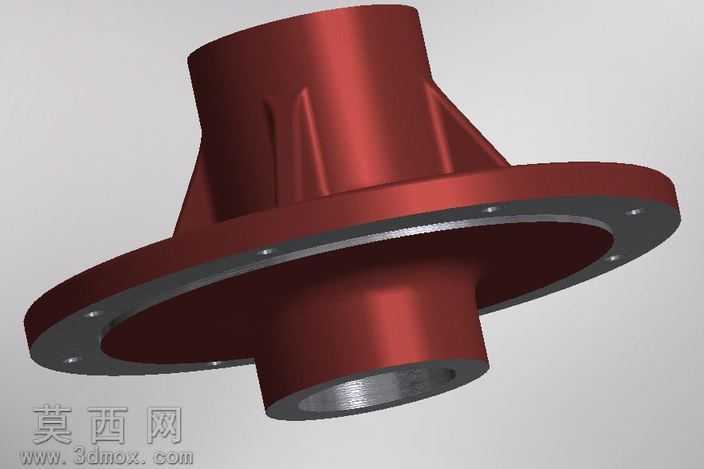

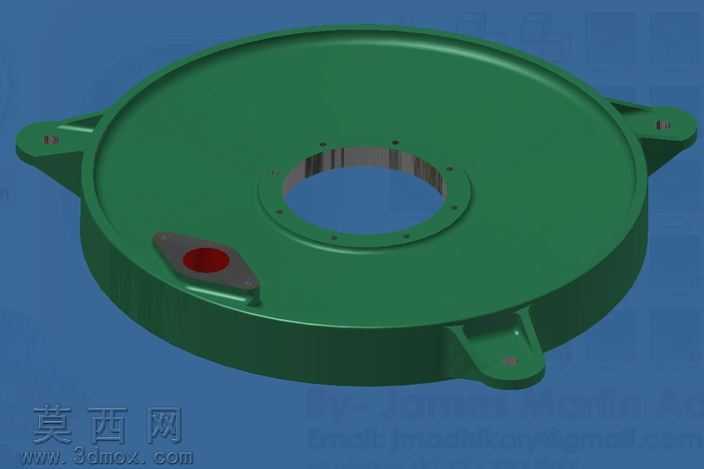

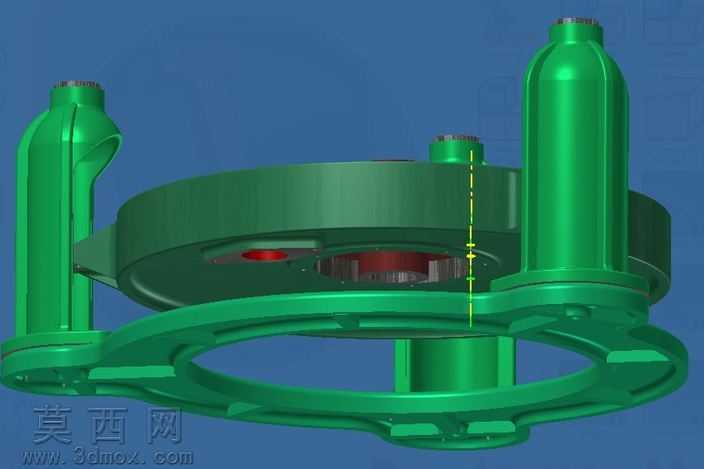

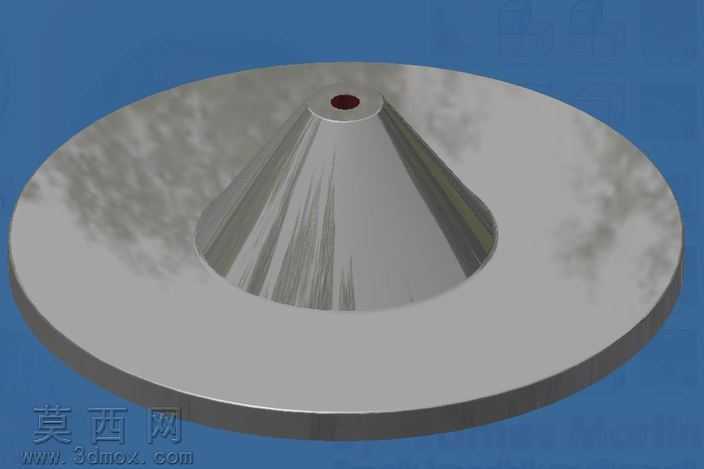

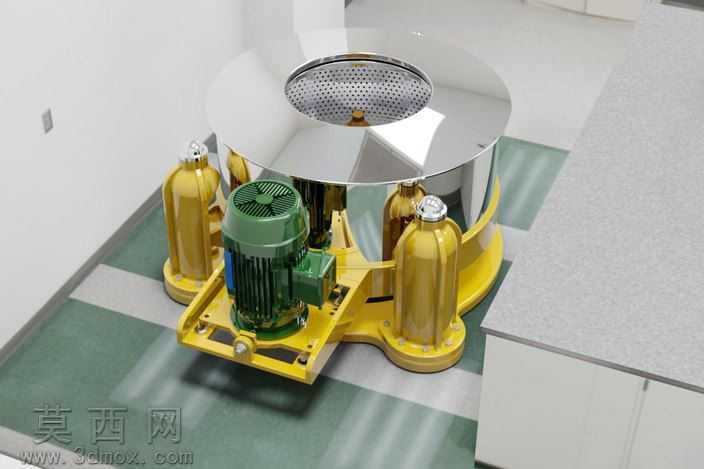

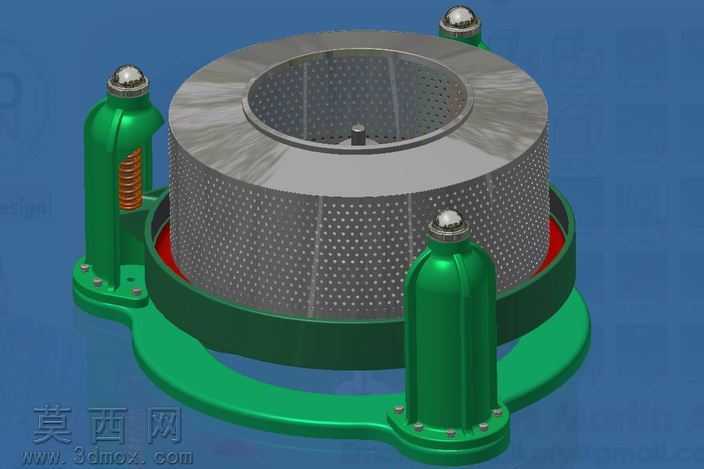

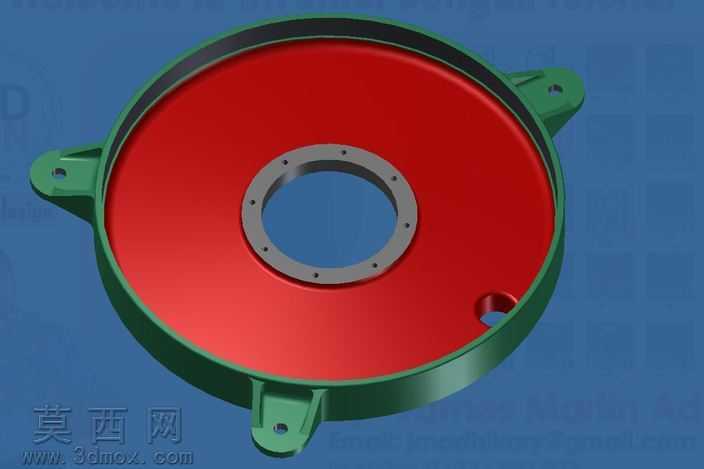

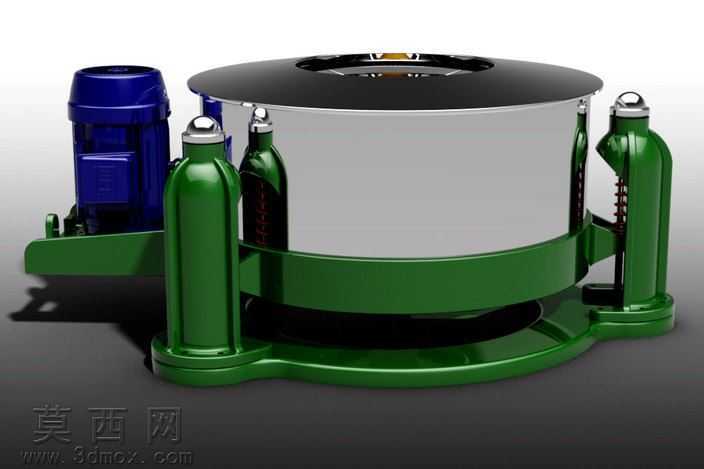

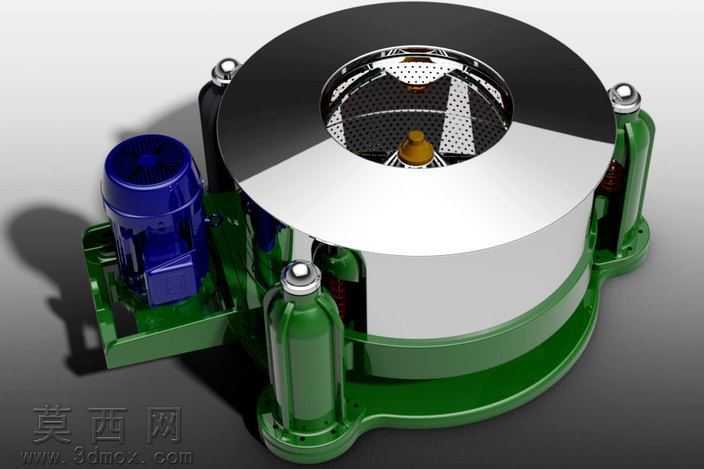

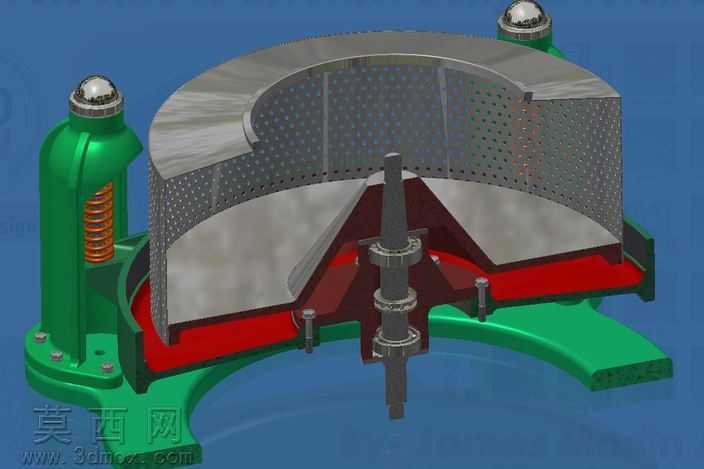

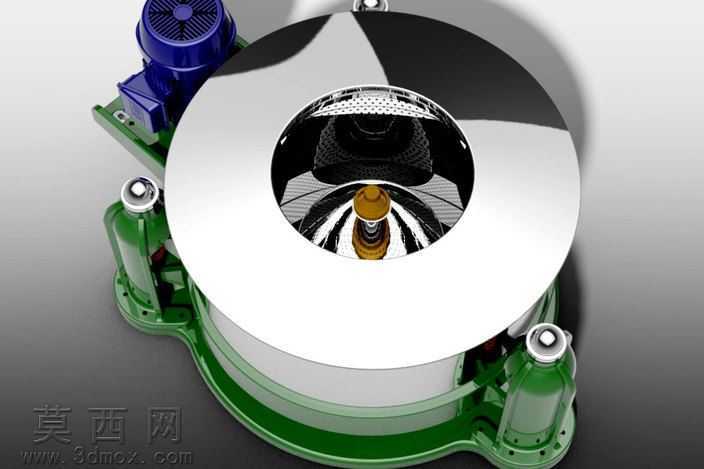

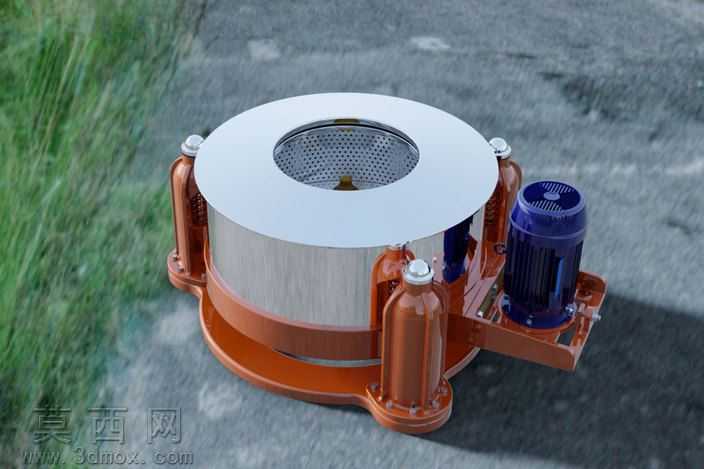

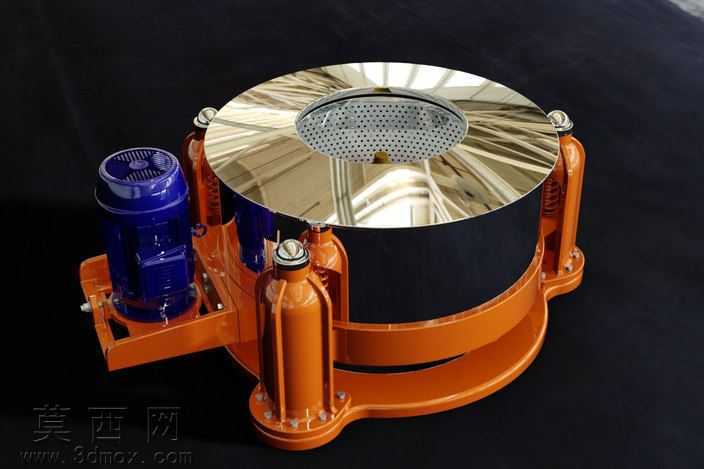

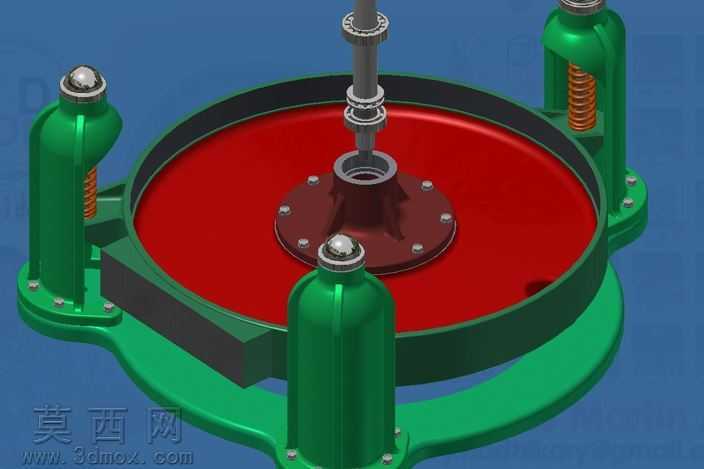

本作品为三足式工业洗涤脱水机的三维设计成果，采用Autodesk Inventor完成全参数化建模与装配验证，通过渲染模块还原设备真实工业质感。建模阶段首先完成核心功能部件的参数化搭建：顶部不锈钢转鼓采用薄壁特征配合阵列冲孔命令，还原离心脱水所需的多孔筛面结构，转鼓边缘做卷边工艺特征处理，既符合实际钣金加工逻辑，也保证旋转作业时的结构强度；转鼓下方的传动基座采用焊接钢结构特征建模，精准预留电机安装位、减震组件连接位，保证各部件装配无干涉。动力部分的立式电动机采用分体建模方式，分别构建电机壳体、散热筋、接线盒、输出轴端结构，壳体表面做铸铁质感的哑光材质处理，散热筋通过线性阵列命令快速生成，还原电机真实的散热结构细节。作为核心支撑的三足式减震结构，每一组支腿都包含支撑柱、阻尼减震器、底座固定盘三个子部件，支腿外壳采用亮黄色工业漆材质，阻尼部件做橡胶哑光质感区分，三个支腿沿转鼓中轴线呈120度均匀分布，符合三足式离心设备的力学稳定设计逻辑，可有效抵消转鼓高速旋转时产生的偏心震动。装配阶段采用自下而上的装配逻辑，先完成电机与传动座的子装配，校验输出轴与转鼓的同轴度配合公差，再依次安装三组减震支腿，最后装配顶部转鼓与外壳护罩，全程做干涉检查，确保所有连接位的螺栓孔、定位止口完全对齐，符合实际设备的装配工艺要求。渲染阶段采用工业车间地面作为场景基底，地面做环氧地坪的半反光质感处理，不锈钢转鼓赋予高反射金属材质，精准表现金属表面的光影反射效果，黄色支腿与绿色电机做色彩区分，让整体模型的结构层次清晰直观，可直接用于设备方案展示、结构教学演示、生产加工参考等场景。
