偏心式手动折弯工装夹具结构设计

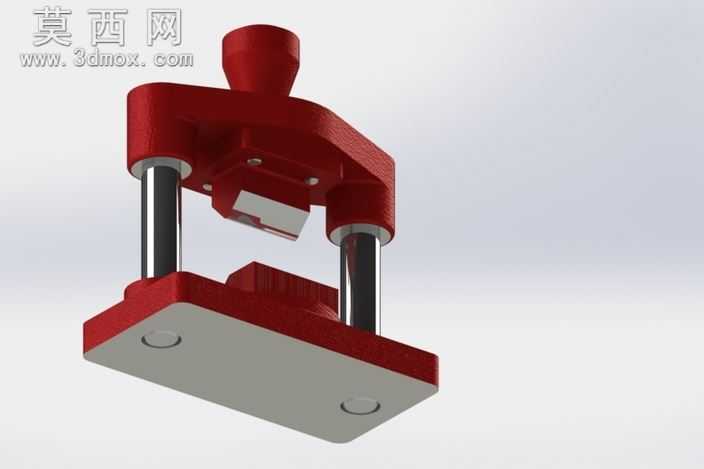

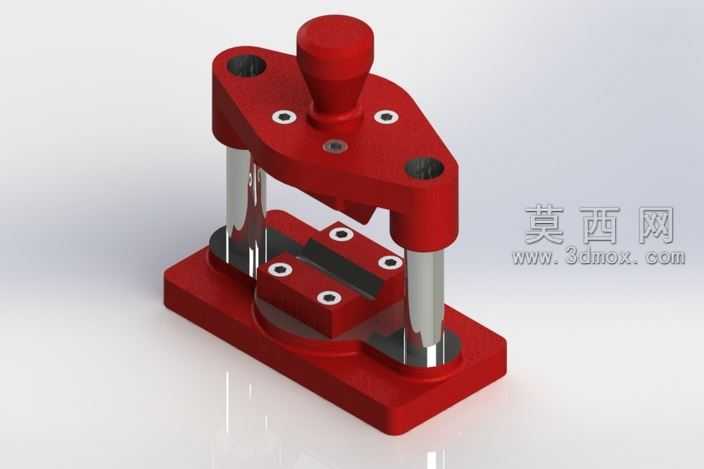

本作品为偏心驱动式手动折弯工装的三维设计成果，整体采用立式框架式结构布局，建模阶段严格遵循机械加工工装的设计规范，对各零部件的装配公差、配合间隙做了精准的参数化设定，确保虚拟装配后无干涉、运动逻辑符合实际使用需求。渲染阶段采用哑光金属与工程塑料结合的材质表现方案，主体承载结构的红色部分赋予高饱和度哑光烤漆材质，还原工业工装常用的防护漆面质感，两根导向立柱采用抛光不锈钢材质，通过环境贴图反射模拟金属表面的高光与磨砂过渡效果，底部基座与上部压座的连接孔位、定位螺孔均做了倒角与螺纹细节刻画，还原真实机加工零件的工艺特征。结构设计上，上部设置带防滑握柄的偏心驱动压头，通过手动按压握柄即可带动压头沿两根垂直导向柱做上下直线运动，偏心结构可在压头下行至工作位置时形成机械自锁，无需持续施加外力即可保持稳定的压紧折弯力，下部基座设置带定位孔的折弯工位槽，可适配不同规格的薄型钣金件定位需求，框架两侧的安装孔可将整个工装固定在工作台面，避免作业过程中出现移位。设计思路围绕小型钣金件的手动折弯作业场景展开，摒弃了复杂的动力结构，采用纯机械偏心锁紧结构实现稳定压合，整体结构紧凑、操作便捷，无需外接动力源即可完成小批量钣金件的折弯加工作业，各零部件均采用常见的机加工工艺即可生产，制造成本低廉，维护难度低，既可以作为小型加工车间的辅助作业工装，也可用于教学场景下的偏心压紧机构原理演示，建模过程中对所有运动部件做了运动仿真验证，确认偏心轮的行程、导向柱的滑动距离、压头的下压量完全匹配折弯作业的行程需求，各受力部位的结构强度也通过有限元初步校验，可满足常规薄钣金折弯的受力要求。
