带飞轮平衡的转向关节联动机械结构设计

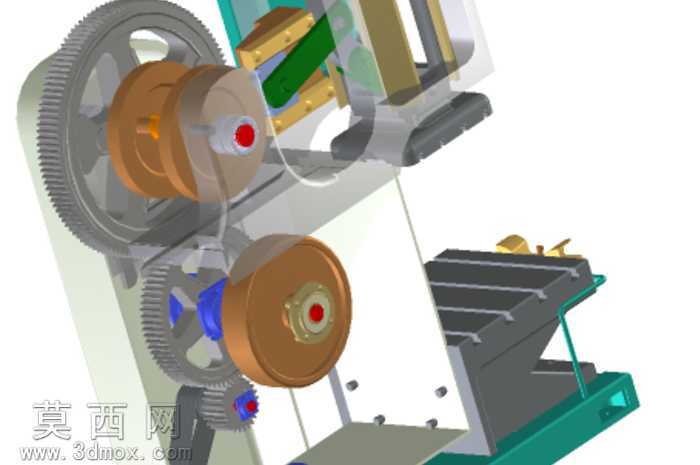

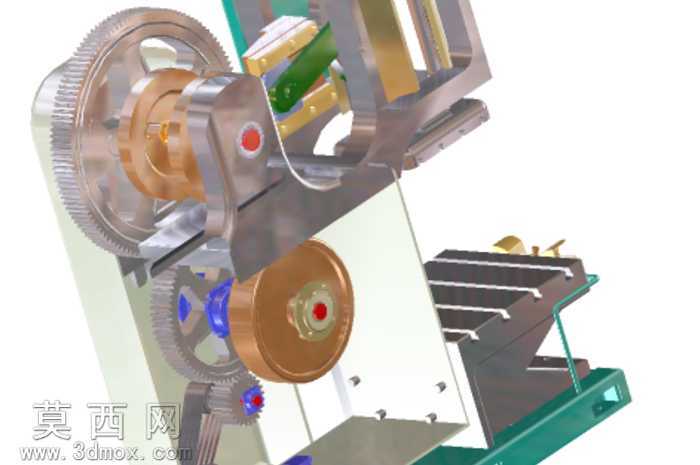

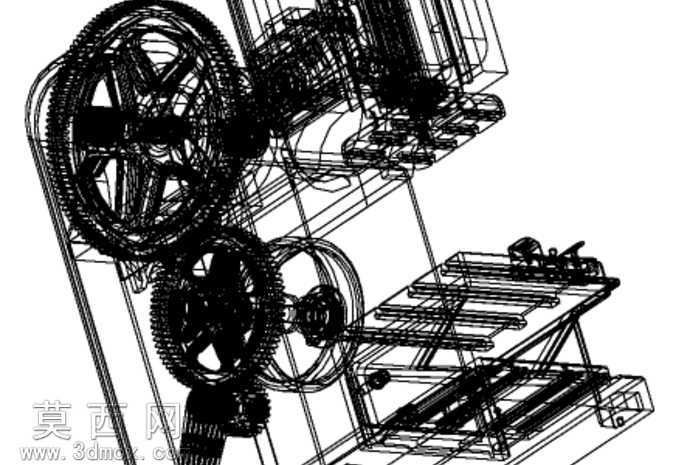

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动的运动学逻辑，对每一处啮合齿轮、铰接关节、传动连杆的尺寸参数进行精准约束，确保各部件在装配状态下无干涉、运动行程符合设计预期。线框展示模式下可清晰观察到内部多层齿轮的啮合排布，从大直径传动飞轮到小直径换向齿轮，每一组齿形参数都经过模数匹配校验，保证传动过程中的啮合精度与动力传递效率。设计核心围绕关节切换运动的平顺性展开，引入飞轮平衡结构来抵消关节换向时产生的瞬时冲击力，通过飞轮的转动惯量蓄能特性，将关节运动过程中的波动载荷进行平滑处理，实现运行噪音最小化的设计目标，同时让整体结构在紧凑封装的状态下保持稳定的动力输出。针对膝关节类转向关节的载荷分布特性，设计时对关节铰接处的受力点进行了优化布局，将集中载荷通过多组联动连杆分散到周边支撑结构上，降低单点受力的磨损风险，依托灵活的多自由度关节连接结构，实现大角度范围内的转向传动动作。建模过程中对各部件的装配公差进行了预留设置，铰接位置的转动副、齿轮啮合的侧隙都按照实际机械装配的工艺要求进行参数设定，确保虚拟模型可直接对接后续的工程图输出与实物加工验证。整体结构将动力输入、齿轮变速、关节换向、载荷分散多个功能模块集成在紧凑的机架空间内，各模块之间的连接位置经过反复的运动仿真调试，消除了运动死点与传动卡顿问题，最终实现低损耗、低噪音、动作灵活的转向关节联动传动效果，可作为特种行走机械、仿生机械关节部位的设计参考结构。
