煤矿煤仓防冰供暖热分析结构设计

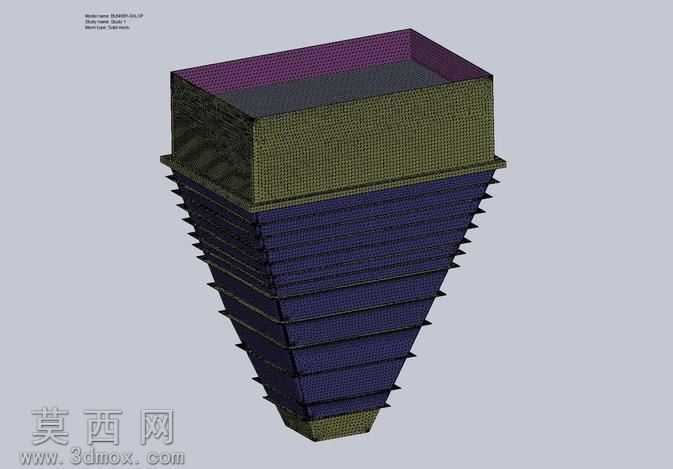

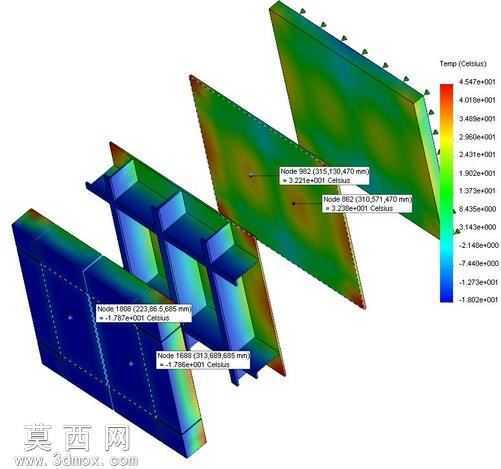

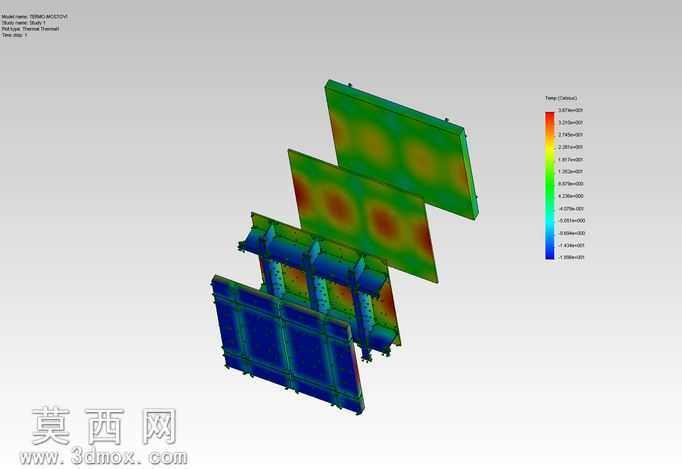

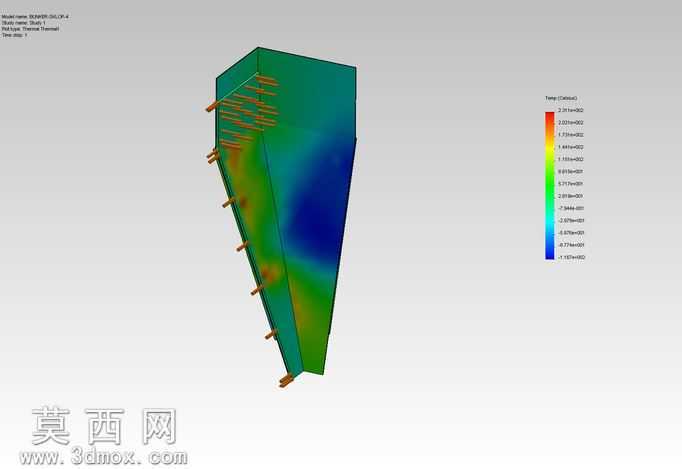

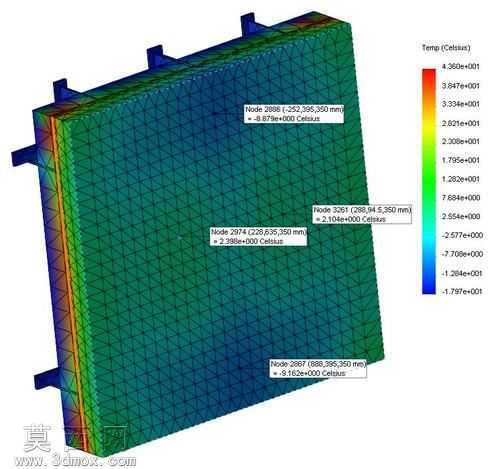

本作品针对煤矿储煤仓冬季易出现的内壁结冰、物料粘结卡堵问题，完成整套煤仓防冰供暖结构的三维建模与热力学仿真分析。建模阶段采用自顶向下的设计思路，先依据煤矿现场储煤仓的实际工况尺寸，搭建煤仓主体框架的三维基准，依次完成仓壁支撑肋板、供暖介质流道、外部保温层的结构建模，所有零部件均按照实际装配约束完成配合，保证各结构之间的干涉检查全部通过，还原煤仓的真实结构形态。材质配置上，针对不同结构部件匹配对应工程材料属性：仓体主体承重结构采用煤矿常用的Q235钢材参数，内部供暖流道采用导热性能优异的无缝钢管材质参数，外部保温层采用岩棉保温材料参数，所有材料的导热系数、比热容、密度等热力学参数均按照工程实际数值录入，为后续热分析提供准确的材质数据支撑。热分析仿真阶段，按照煤矿冬季极端低温工况设置边界条件，将外界环境温度设置为冬季室外最低温，仓内供暖介质设置为恒定供暖温度，通过稳态热力学求解计算，得到煤仓整体结构的温度场分布云图，通过剖切不同位置的截面，提取仓壁不同点位的温度数值，验证仓壁整体温度是否保持在冰点以上，避免出现局部低温结冰的问题。从仿真结果可以看到，经过供暖结构优化后的煤仓，内壁所有点位温度均高于冰点，支撑肋板处的温度分布均匀，不会出现局部冷桥导致的结露结冰问题，同时通过温度云图的色彩梯度可以直观看到热量在仓壁结构中的传导路径，为后续调整供暖流道的排布间距、优化保温层厚度提供数据参考。整个建模与分析过程严格遵循煤矿设备的设计规范，所有结构尺寸均符合现场安装要求，仿真分析的边界条件贴合实际生产工况，最终得到的热分析结果能够直接指导煤仓防冰供暖结构的生产加工与现场安装，有效解决北方煤矿冬季储煤仓结冰堵料的生产痛点，保障煤炭储运环节的连续稳定运行。
