孔杜莱茨0.75至3英寸管道接头配置模型

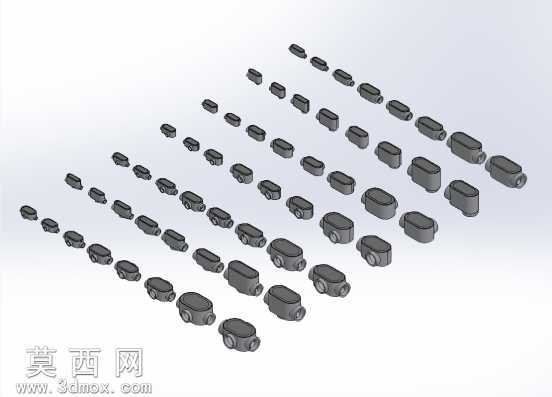

本套模型为覆盖0.75英寸到3英寸全尺寸规格的孔杜莱茨管道接头配置三维模型，建模过程严格遵循工业管道配件的实际尺寸规范与结构标准，采用SolidWorks软件完成全参数化建模，确保每一个规格的接头都具备精准的尺寸匹配度与结构合理性。建模阶段首先梳理了不同通径接头的结构共性与尺寸差异，以统一的建模基准搭建参数化骨架，通过全局变量控制不同规格接头的通径、壁厚、接口长度、外形轮廓等核心尺寸，实现不同规格模型的快速派生与尺寸校验，避免重复建模带来的误差与效率损耗。模型完整还原了孔杜莱茨接头的典型结构特征，包括两端的管道连接接口、中部的密封配合结构、外部的加强轮廓与安装定位结构，每一处倒角、圆角、壁厚过渡都严格参照实物的加工工艺要求设计，不存在结构干涉、壁厚不均、特征缺失等建模问题，能够直接用于管路装配模拟、工程出图、3D打印样件验证等场景。材质配置阶段针对工业管道接头的常用材质，为模型赋予了哑光铸铁材质效果，调整材质的粗糙度、金属度、反射参数，还原铸铁配件表面的细微颗粒质感与哑光金属光泽，同时为不同规格的模型统一材质参数，保证整套模型视觉表现的一致性。渲染阶段采用工作室均匀布光方案，通过主光源、辅助光源、轮廓光的搭配，清晰呈现每一个接头的结构轮廓与表面质感，背景选用浅灰色渐变背景突出模型主体，将全系列不同尺寸的接头按照通径从小到大的顺序呈矩阵式排布，直观展现不同规格之间的尺寸梯度与外形变化，方便使用者快速识别不同通径的接头形态。设计过程中充分考虑了模型的实用性，所有特征均采用可编辑的参数化特征构建，未出现不可编辑的导入特征，使用者可以根据实际管路设计需求，快速调整对应规格接头的尺寸参数，适配不同的管路设计场景，整套模型覆盖了常用的中小通径管道连接需求，结构完整、尺寸精准，能够为管路系统设计、配件选型、装配验证提供可靠的三维模型支撑。
