2英寸红薏仁结构管路连接接头设计

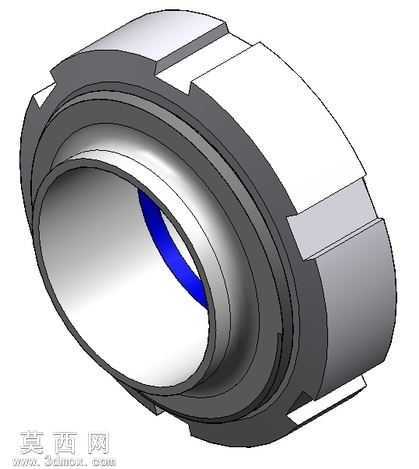

该模型为公称通径50毫米即2英寸规格的红薏仁管接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循管路连接元件的通用尺寸规范，对各配合部位的公差预留进行了合理设定，保证模型具备实际生产参考价值。建模阶段首先绘制接头主体的回转截面草图，通过回转特征生成接头的基体结构，随后对外侧的六角拧动部位进行拉伸切除处理，形成符合标准扳手操作尺寸的六方轮廓，保证安装过程中的受力合理性。模型内部的密封配合面做了精准的曲面过渡处理，对应红薏仁密封结构的安装位置设置了适配的环形卡槽，卡槽的深度、宽度尺寸均匹配对应规格密封件的安装要求，可保证管路连接后的密封性能，避免流体输送过程中出现渗漏问题。接头的两端连接部位分别做了适配的接口结构设计，一端对应管路的插接配合尺寸，另一端对应锁紧螺母的螺纹配合结构，各部位的倒角、圆角处理均符合机械加工的工艺要求，避免出现尖锐棱角导致的安装划伤或应力集中问题。材质渲染阶段对接头主体赋予了金属碳钢材质效果，表面做了哑光镀锌的质感处理，内部密封部位赋予了蓝色橡胶材质效果，通过不同材质的区分清晰展现接头的各组成部分结构，渲染过程中调整了环境光与反射参数，让金属部件的质感更贴近实际工业零件的视觉效果，同时清晰呈现各部位的结构层次。整体设计围绕管路快速连接、密封可靠的核心需求展开，各结构之间的配合关系清晰，既满足液压气动管路系统的连接使用要求，也兼顾了零件加工、装配环节的工艺可行性，模型的各特征参数可直接用于后续的工程图生成、加工工艺编制等环节，具备较高的实际应用参考价值。
