垂直轴风电叶片结构设计三维作品

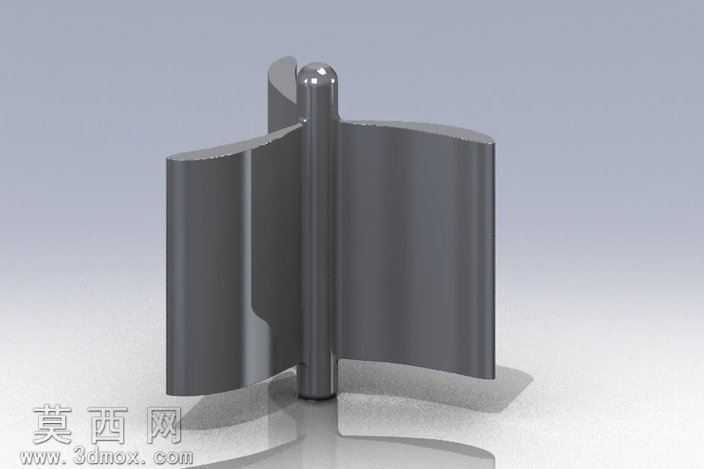

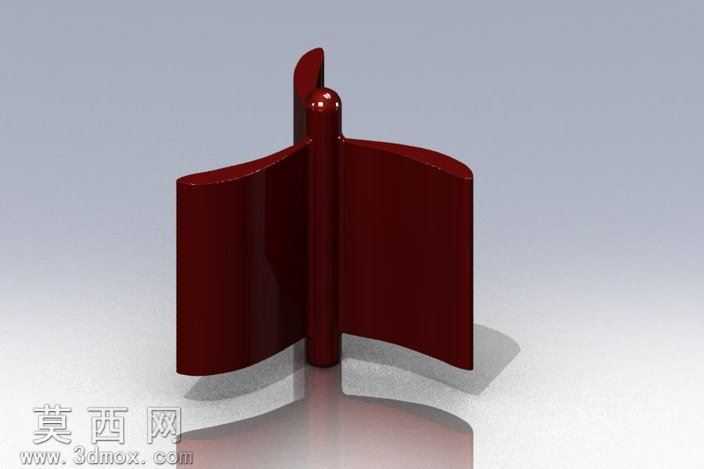

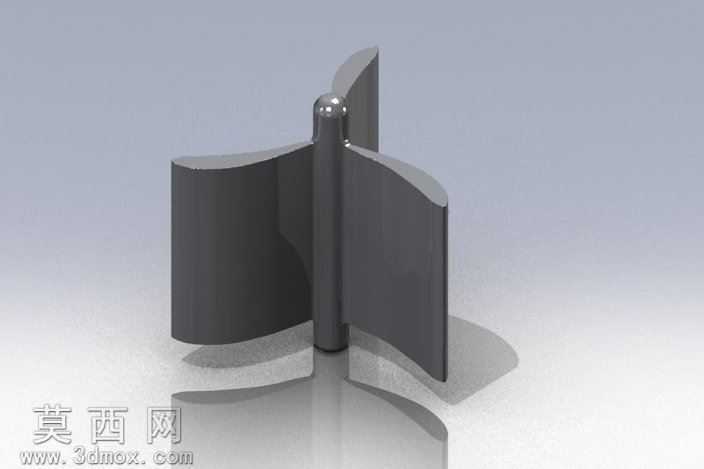

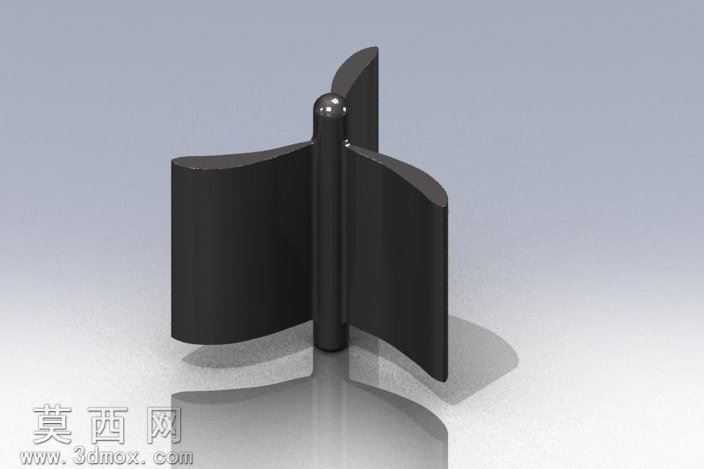

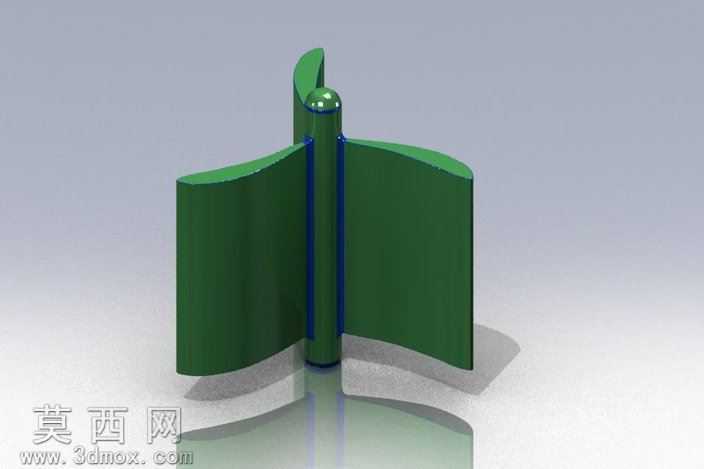

本作品为垂直轴风电叶片的三维建模设计成果，建模阶段依托三维参数化设计思路完成整体结构搭建，首先确定中心转轴的基准定位，以中心轴为公共基准完成三片曲面叶片的阵列排布，保证各叶片相对于中心轴的角度偏差控制在合理范围内，适配垂直轴风力捕获的气动需求。建模过程中优先处理叶片的曲面造型，通过放样、曲面剪裁、曲率检查等操作保证叶片弧面的顺滑过渡，避免曲面出现褶皱、曲率突变等问题，确保叶片曲面能够在不同来风方向下均匀承接风能，降低风阻损耗。中心转轴部分采用圆柱实体建模，顶部做圆弧收头处理，既优化了结构的视觉完整性，也能减少顶端的风阻扰流，转轴与叶片的连接部位做了平滑过渡处理，避免应力集中的结构缺陷，提升整体结构的力学合理性。材质与渲染阶段，整体模型赋予哑光金属材质，模拟实际风电叶片常用的金属基材质感，调整材质的反光度与粗糙度参数，让金属表面呈现出细腻的漫反射效果，避免过度反光造成的结构细节丢失；渲染场景采用浅灰色纯色背景，搭配柔和的三点布光方案，主光从侧上方照射勾勒叶片的曲面轮廓，辅光补全暗部细节避免阴影死黑，顶光强化中心转轴的立体感，最终渲染出的效果图能够清晰展现叶片的曲面形态、各部件的装配关系与整体比例。设计过程中参考小型垂直轴风电装置的实际尺寸比例，设定整体直径30厘米、整体高度28厘米的参数，适配3D打印制作的尺寸需求，各部件的壁厚做了均匀化处理，避免打印过程中出现壁厚不均导致的变形问题；叶片与中心轴的连接部位做了加厚处理，保证结构连接强度，同时整体结构无多余冗余部件，造型简洁流畅，既满足风能捕获的功能需求，也兼顾了小型风电装置的外观协调性，可用于小型垂直轴风力发电装置的结构验证、3D打印制作以及相关新能源教学演示场景。
