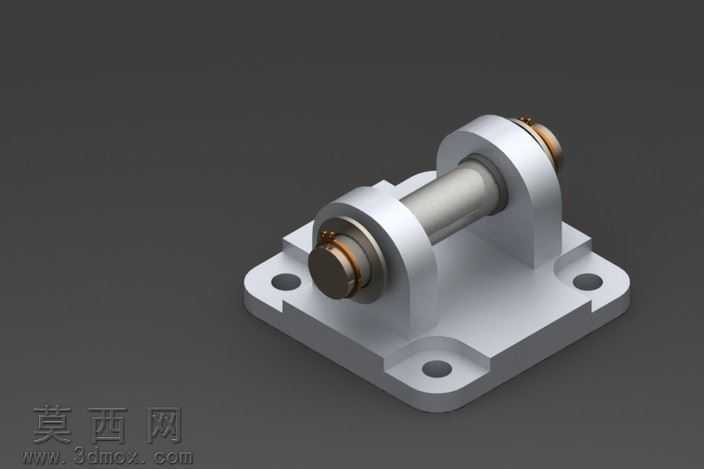

气缸安装固定铰接支座三维结构

本模型为气缸配套的安装固定铰接支座结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械安装构件的尺寸配合逻辑，对各部件的装配公差预留做了合理设定。模型整体由方形安装底板、双侧立式支撑耳板、铰接销轴、轴端限位挡圈四个核心部分组成，底板采用带圆角的方形结构设计，四个角位分别设置沉头安装孔，可通过螺栓将整个支座固定在设备安装基面，沉孔结构能够保证螺栓安装后端面平整无凸起，避免与其他运动部件产生干涉。双侧支撑耳板与底板为一体化结构设计，建模时做了根部圆角过渡处理，可有效降低应力集中风险，提升支座整体的结构强度，耳板上的同轴销轴孔经过同轴度约束设定，保证销轴安装后转动顺畅无卡滞。铰接销轴采用阶梯轴结构设计，两端设置挡圈安装槽，装配后通过轴用挡圈实现轴向限位，防止销轴在气缸摆动过程中出现窜动脱出的问题。渲染阶段采用金属材质质感表现，底板与耳板赋予哑光铸铝材质，表面添加细微的磨砂纹理还原真实机加工件的质感，销轴部分赋予抛光钢材材质，通过金属反光度的差异区分不同部件的材质属性，场景采用柔和的漫反射打光方式，清晰呈现各部件的结构轮廓与装配关系，同时在部件边缘添加细微的环境光遮蔽效果，增强模型的立体层次感。设计过程中充分考虑气缸铰接安装的实际使用需求，支座的铰接中心高度、耳板间距均匹配标准气缸的安装尺寸参数，既能够为气缸提供稳定的支撑固定作用，又可以允许气缸在工作过程中绕销轴轴线做小角度摆动，补偿安装与运动过程中的位置偏差，避免气缸杆承受径向载荷，延长气缸的使用寿命。各部件的建模均采用可编辑的参数化特征构建，可根据实际使用的气缸型号调整底板尺寸、耳板间距、销轴直径等核心参数，适配不同规格气缸的安装需求，整体结构简洁紧凑，没有冗余设计，符合机械安装构件的实用化设计原则。
