波纹管式称重负载传感单元三维设计

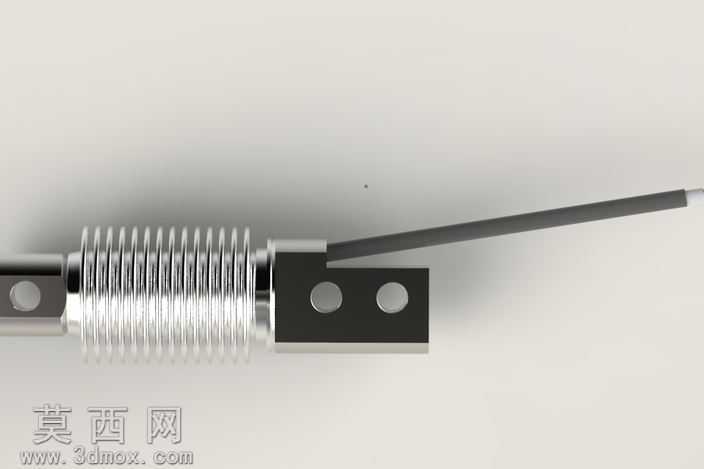

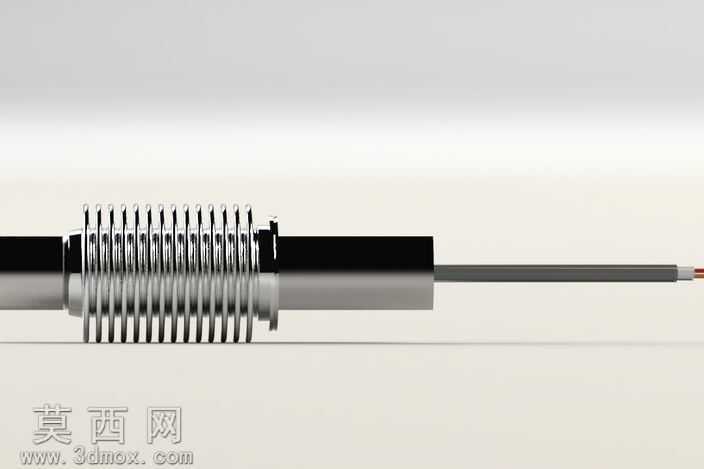

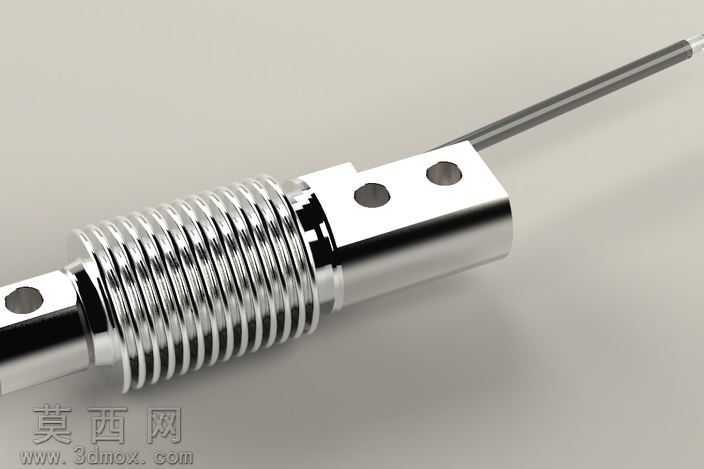

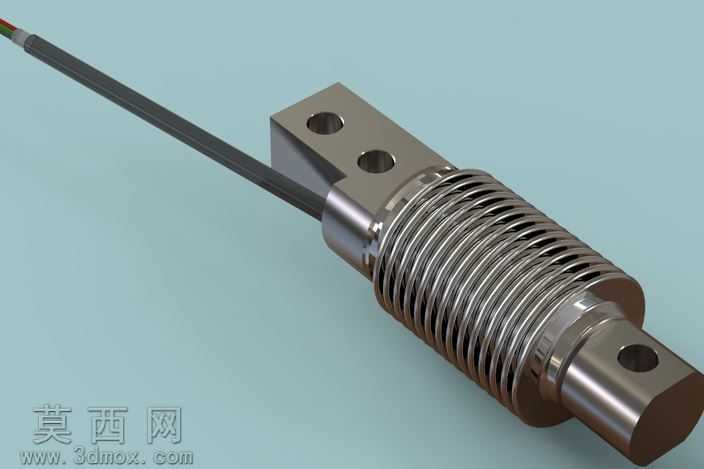

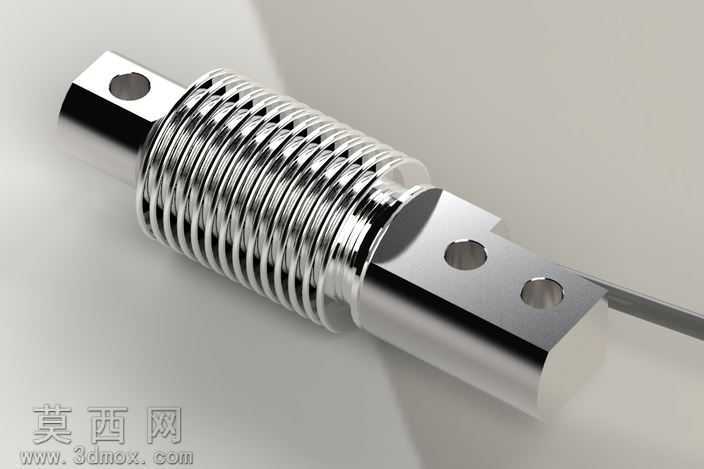

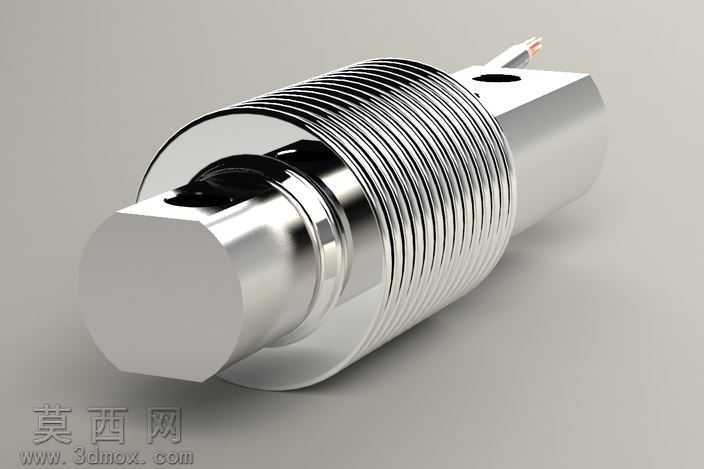

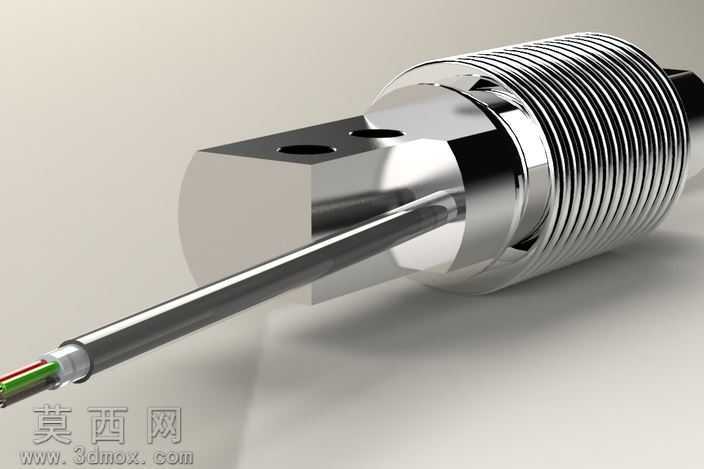

本作品为波纹管式负载传感单元的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据测力传感器的功能需求拆分核心结构模块：两端的安装固定基座、中部的波纹管弹性体、出线防护端三个核心部分。建模过程中先绘制两端安装座的基准草图，精准定位安装孔的孔位、孔径与沉台尺寸，保证安装对接的公差匹配性，安装座采用切角矩形截面设计，既保证安装时的定位便利性，又避免边角应力集中。中部波纹管弹性体是该传感单元的核心测力结构，建模时通过螺旋线扫描生成连续的波纹薄壁结构，严格控制每一圈波纹的螺距、波峰波谷的圆弧半径与薄壁厚度，保证弹性体受力时的形变线性度符合测力精度要求，同时波纹管的密封结构可实现IP66/IP68级防护，适配复杂工业现场的使用需求。材质渲染阶段，整体构件采用不锈钢金属材质，通过调整金属粗糙度、反射率参数还原不锈钢抛光表面的金属质感，波纹管部分的曲面做了细微的拉丝纹理处理，还原真实工业传感器的表面工艺，安装座的平面部分做高光金属渲染，突出机加工面的平整质感。结构设计上充分考虑防爆场景使用需求，整体结构无易积攒静电的尖锐凸起，外壳连续导通可满足ATEX认证的防爆要求，弹性体的量程覆盖5kg到500kg的多规格区间，建模时预留了参数化接口可快速调整波纹管参数适配不同量程版本。设计思路围绕工业称重场景的高可靠性需求，在保证测力精度的前提下优化结构的防护性能与安装兼容性，两端的扁平安装座可直接通过螺栓固定在设备机架与称重平台之间，无需额外定制安装转接件，出线端做了圆弧过渡防护，避免线缆弯折破损，整体模型的装配关系完全还原真实产品的装配逻辑，所有配合面的公差设置符合机械加工的工艺要求，可直接用于产品结构验证、安装模拟与教学演示场景。
