康耐视相机传感器安装支撑防护结构

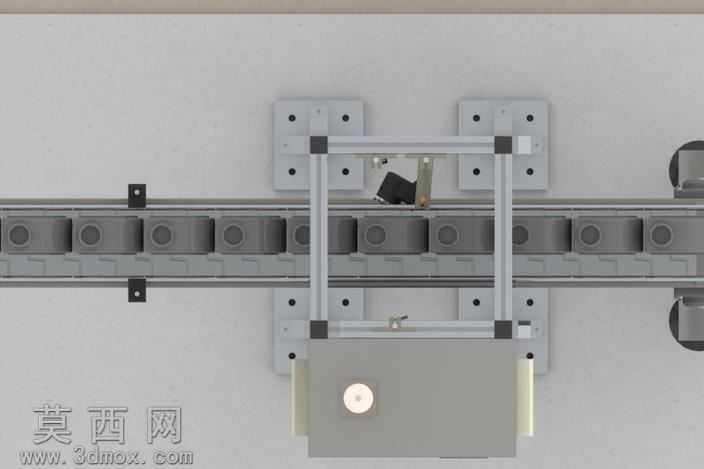

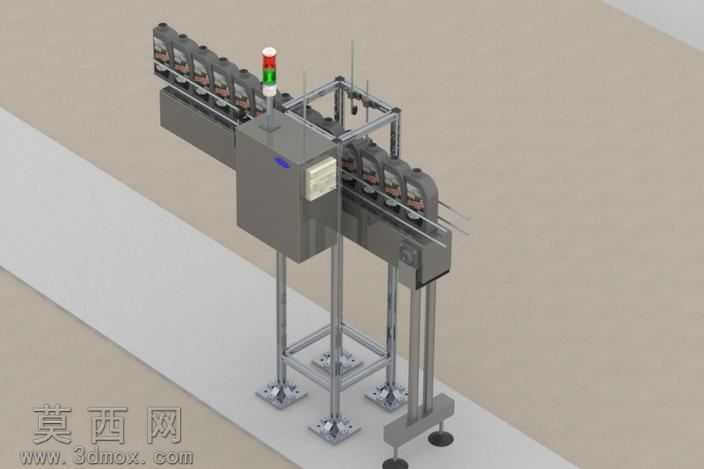

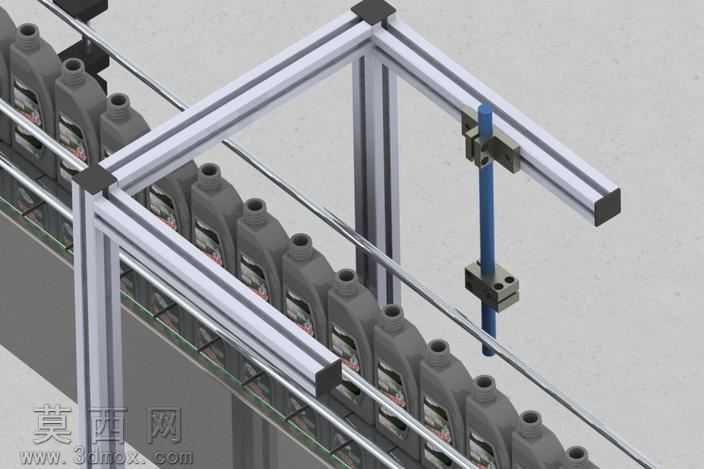

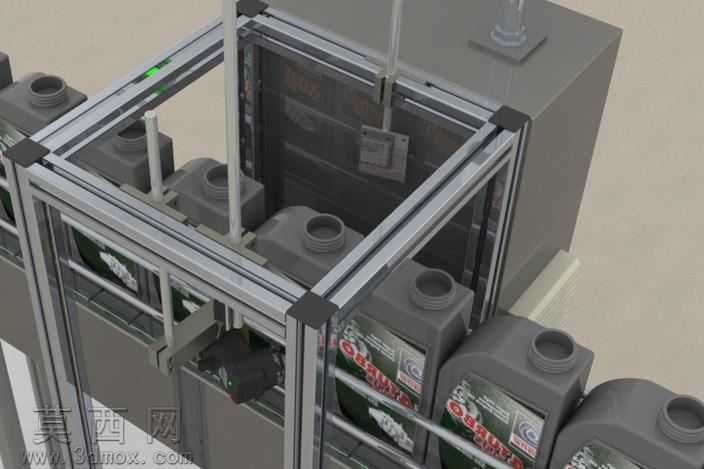

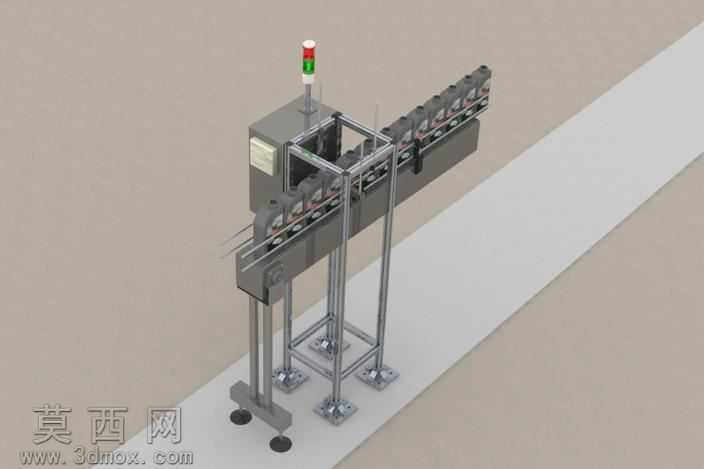

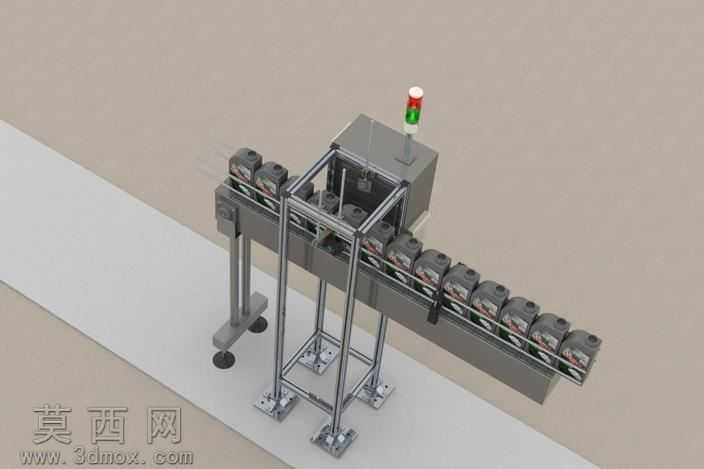

本作品为康耐视相机及配套传感器的安装支撑与防护结构三维设计，采用SolidWorks完成全参数化建模，整体围绕工业视觉检测场景的实际安装需求展开设计。建模过程中首先梳理视觉检测工位的布局逻辑，以工业铝型材搭建的框架作为主体承载基础，铝型材采用标准欧标40系列截面参数，通过角码、螺栓等标准连接件完成框架拼接，建模时严格还原铝型材的槽道结构、连接孔位尺寸，确保框架结构的装配可行性。针对康耐视相机与传感器的安装需求，设计了分体式的支撑固定组件，包含可调节高度的竖向支撑杆、角度可调的相机安装板、传感器定位卡座，各调节部位均预留了标准紧固件的安装孔位，可实现相机拍摄角度、传感器检测位置的多维度微调，适配不同规格被测工件的检测需求。防护外壳部分采用钣金折弯结构设计，建模时还原了钣金件的折弯圆角、安装翻边、走线孔位，外壳可将相机与传感器的非检测工作面完全包覆，避免生产环境中的粉尘、切削液飞溅对精密光学元件造成损伤，同时外壳预留了透明视窗区域，不遮挡相机的拍摄光路与传感器的检测光路。材质渲染阶段，铝型材框架赋予银灰色金属阳极氧化质感，连接紧固件赋予镀锌亮银色金属材质，防护外壳赋予哑光深灰钣金烤漆质感，相机与传感器本体还原康耐视原厂产品的黑灰塑料与金属拼接质感，被测容器赋予对应包装材质的半透明或印刷标签质感，整体渲染效果贴近真实工业现场的视觉效果。结构设计上充分考虑了装配的便捷性，所有零部件均可实现快速拆装，支撑组件的调节结构无冗余设计，在保证结构刚性的前提下尽可能减少整体重量，避免铝型材框架出现负载变形，同时走线槽道集成在铝型材槽道内部，实现检测线路的隐藏式排布，避免线路外露干扰工件输送或造成线路损坏。整体设计兼顾了结构稳定性、调节灵活性与防护实用性，可直接应用于包装检测、工件外观检测等工业视觉工位的结构搭建参考。
