玻璃纤维三维编织织物结构设计

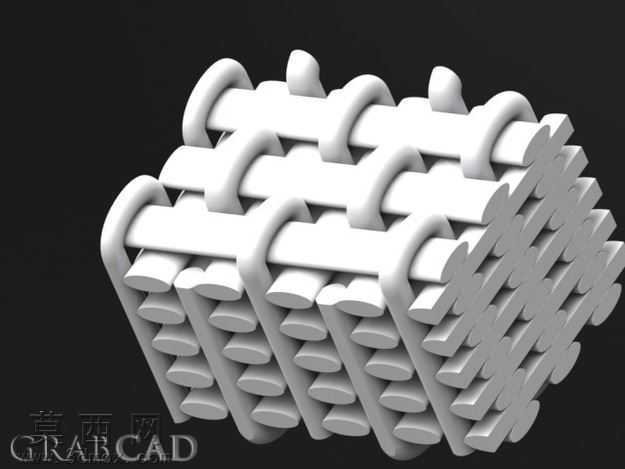

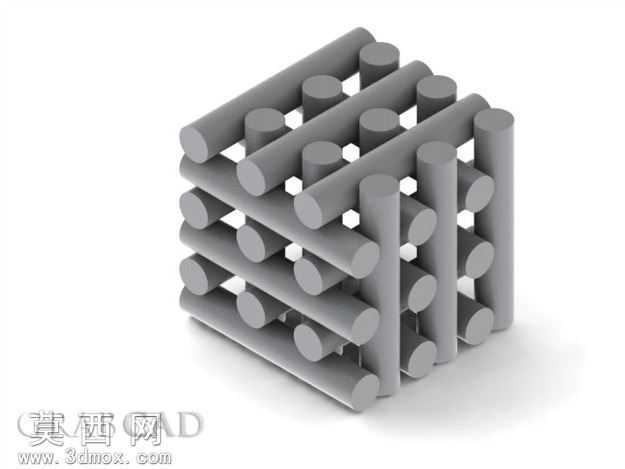

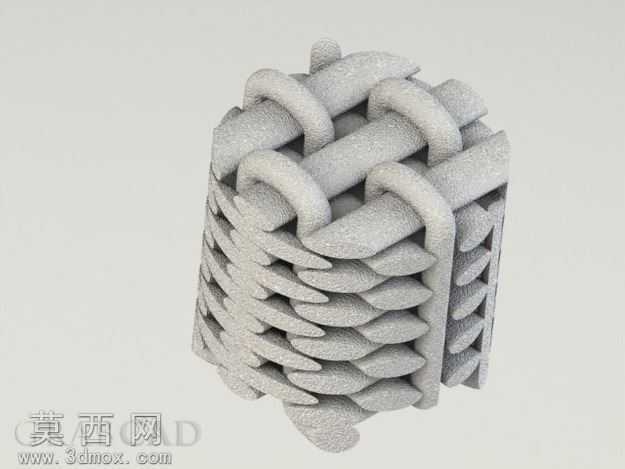

本作品为三维玻璃纤维编织织物的结构建模成果，建模过程以还原真实三维玻纤织物的交织逻辑为核心，首先梳理三维编织工艺中纱线的空间走向规律，区分经向、纬向以及Z向绑定纱线的排布规则，在三维建模环境中通过路径扫描的方式生成每一根纱线的基础实体，针对纱线交织过程中产生的挤压形变，对扫描截面进行适配性调整，模拟真实织物中纱线受挤压后的扁化、弯曲形态，避免生硬的几何穿插，还原织物的蓬松质感与结构紧实度。材质设置阶段，针对玻璃纤维的半透明哑光质感进行参数调试，调整材质的漫反射粗糙度、次表面散射参数，还原玻纤材料特有的细腻磨砂质感与轻微透光特性，同时为纱线表面添加细微的纤维纹理凹凸贴图，避免材质过于光滑失真，渲染阶段采用柔和的漫射光源，从多个角度打光凸显织物的层叠交织结构，清晰展现每一层纱线的穿插关系与整体的立方体编织形态。结构设计上严格遵循三维五向编织的结构逻辑，Z向纱线贯穿整个织物厚度方向，将多层经纬交织的纱线层牢牢绑定，形成整体性极强的三维立体结构，区别于传统二维织物的层间分离缺陷，模型精准还原了三维编织织物不分层、整体力学性能优异的结构特点，纱线的弯曲弧度、交织节点的挤压形态都经过反复调整，既保证结构符合真实编织工艺的生产逻辑，也兼顾视觉上的真实感，能够直观展现三维玻纤织物的内部构造与外观形态，可用于纺织结构力学仿真、复合材料预制件结构展示、纺织工艺教学演示等场景，帮助观者快速理解三维编织织物的空间交织逻辑与结构优势。
