250升移动式工业搅拌罐三维设计

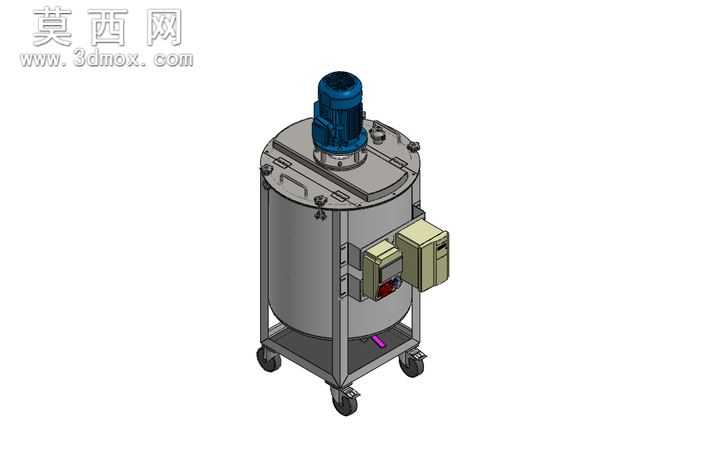

本模型为250升容积的移动式工业搅拌设备，整体采用立式罐体结构设计，在三维建模过程中严格遵循工业搅拌设备的实际生产尺寸规范，对罐体、搅拌驱动、电控组件、移动脚轮、支撑框架等所有部件进行了1:1等比例建模，完整还原了设备的真实装配关系与结构细节。建模阶段首先完成立式圆柱罐体的主体构建，罐体顶部设计快开式密封压盖结构，既满足搅拌作业的密封要求，也方便后期内部清洗与物料投放；罐体底部采用锥底过渡设计，可有效减少物料残留，适配多类流体、膏体物料的搅拌混合工况。罐体顶部居中安装搅拌驱动单元，驱动电机与罐体通过法兰盘刚性连接，建模时还原了电机的散热筋、接线盒等外部细节，同时对内部搅拌轴的连接结构做了装配约束，确保搅拌组件的传动逻辑符合实际机械原理。罐体侧面集成安装电控箱体，建模时还原了电控箱的操作按钮、接线端口、散热格栅等细节，电控箱通过安装支架与罐体侧壁固定，走线位置预留了合理的装配空间，符合工业设备的电气安装规范。罐体外部设计方管焊接的支撑框架，框架底部四角安装万向带刹车脚轮，建模时还原了脚轮的滚轮、支架、刹车拨片等结构，让设备具备灵活移动与作业时位置固定的功能，适配车间内多工位流转的使用需求。渲染阶段针对不同部件赋予了贴合实际的材质属性：罐体主体采用304不锈钢磨砂材质，还原金属哑光质感与细微的表面纹理；驱动电机采用铸铁喷蓝漆材质，表现漆面的光泽与厚重感；电控箱采用冷轧板喷塑材质，呈现工业电控设备的哑光塑面效果；脚轮采用橡胶与镀锌钢组合材质，还原橡胶的弹性质感与镀锌件的金属光泽；框架采用碳钢焊接喷银粉漆材质，区分于罐体的不锈钢质感。整体装配过程中对所有部件做了干涉检查，确保各运动部件无结构冲突，紧固件、密封件等标准件均按实际规格选型建模，完整呈现了该搅拌设备从支撑结构、驱动系统、罐体容腔到移动组件、电控单元的全部设计细节，可直接用于设备方案展示、结构校核、生产参考等场景，能够直观展现移动式工业搅拌设备的结构特点与功能设计。
