双端连接异形金属支撑连接构件

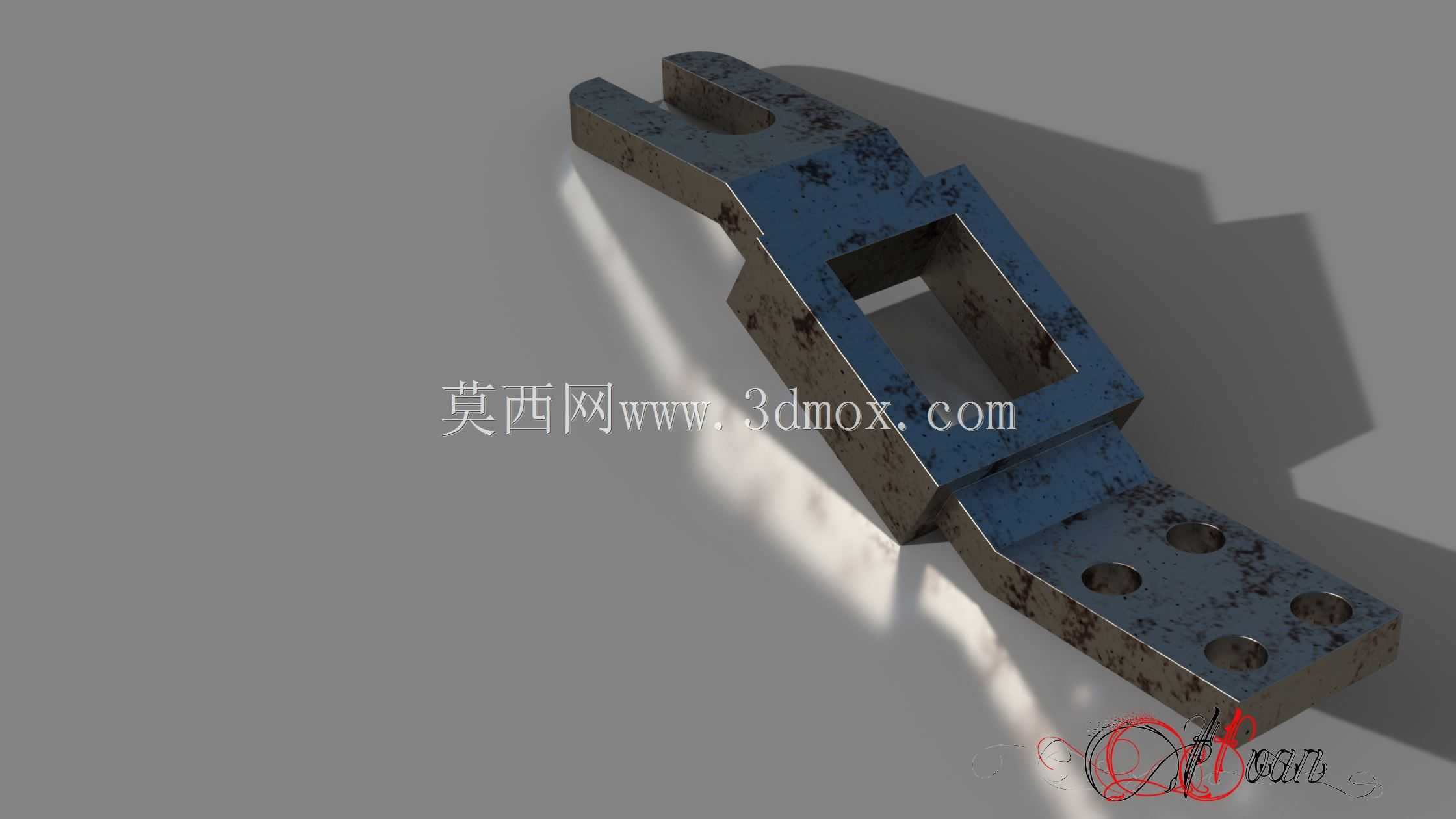

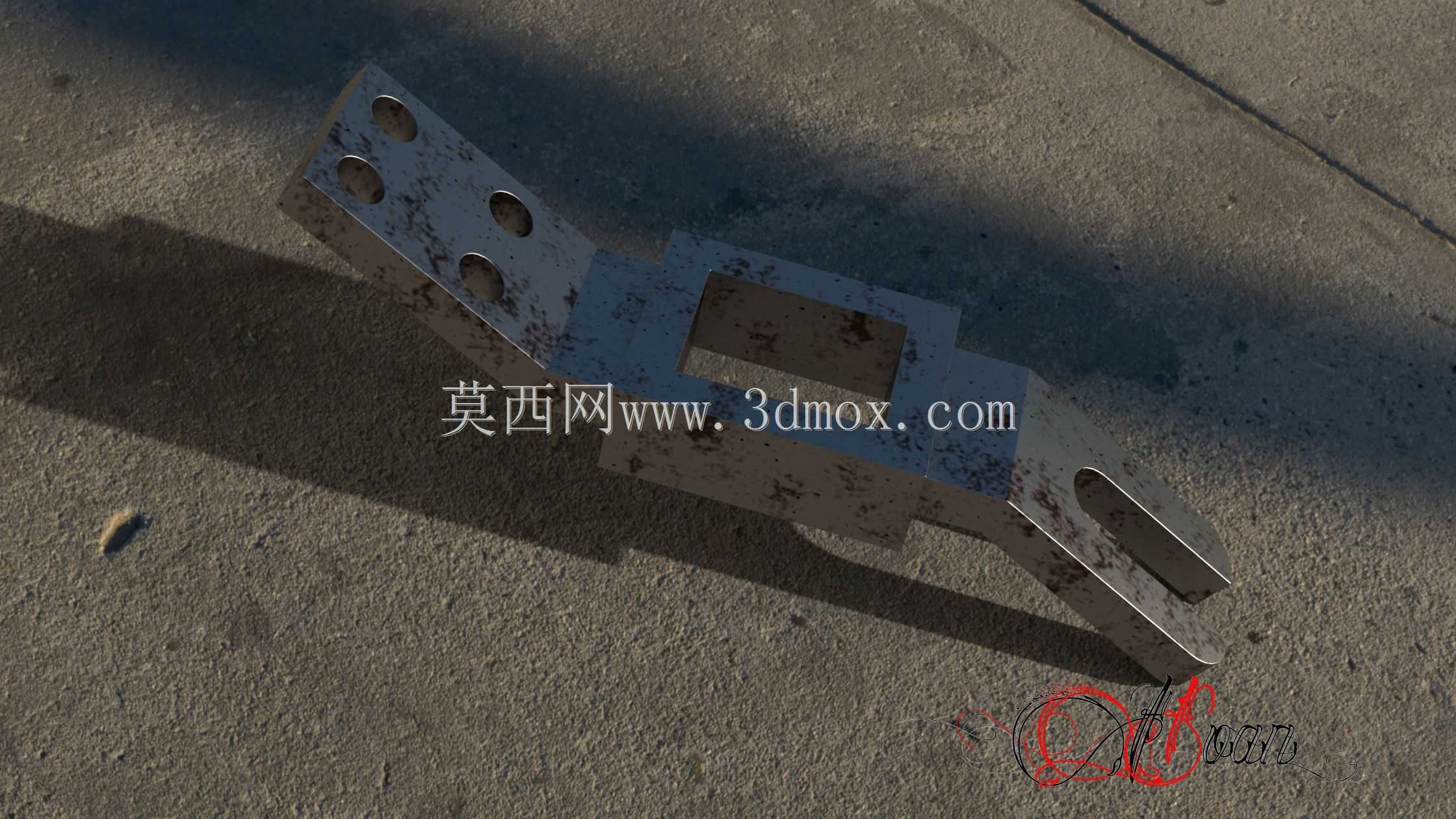

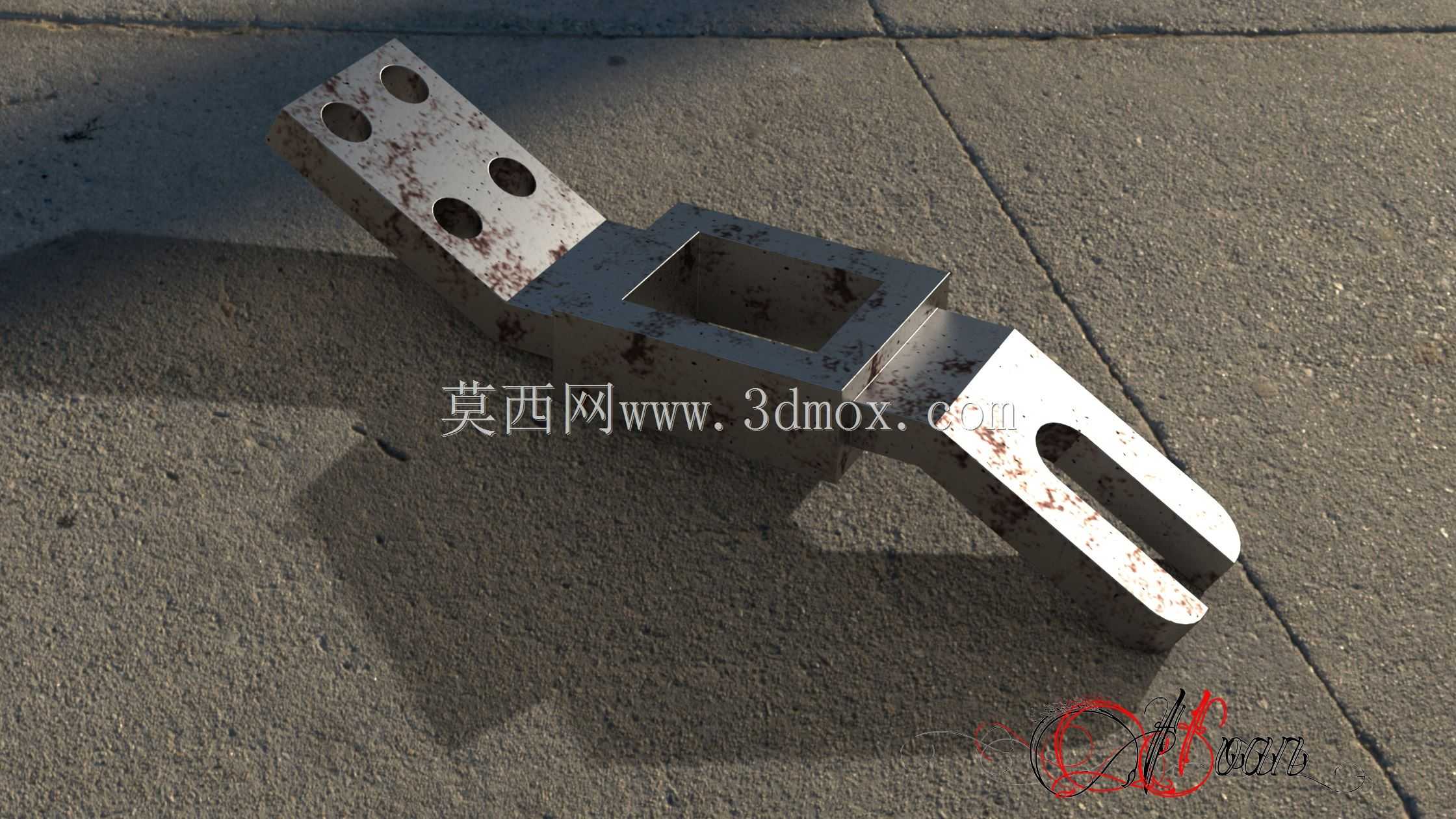

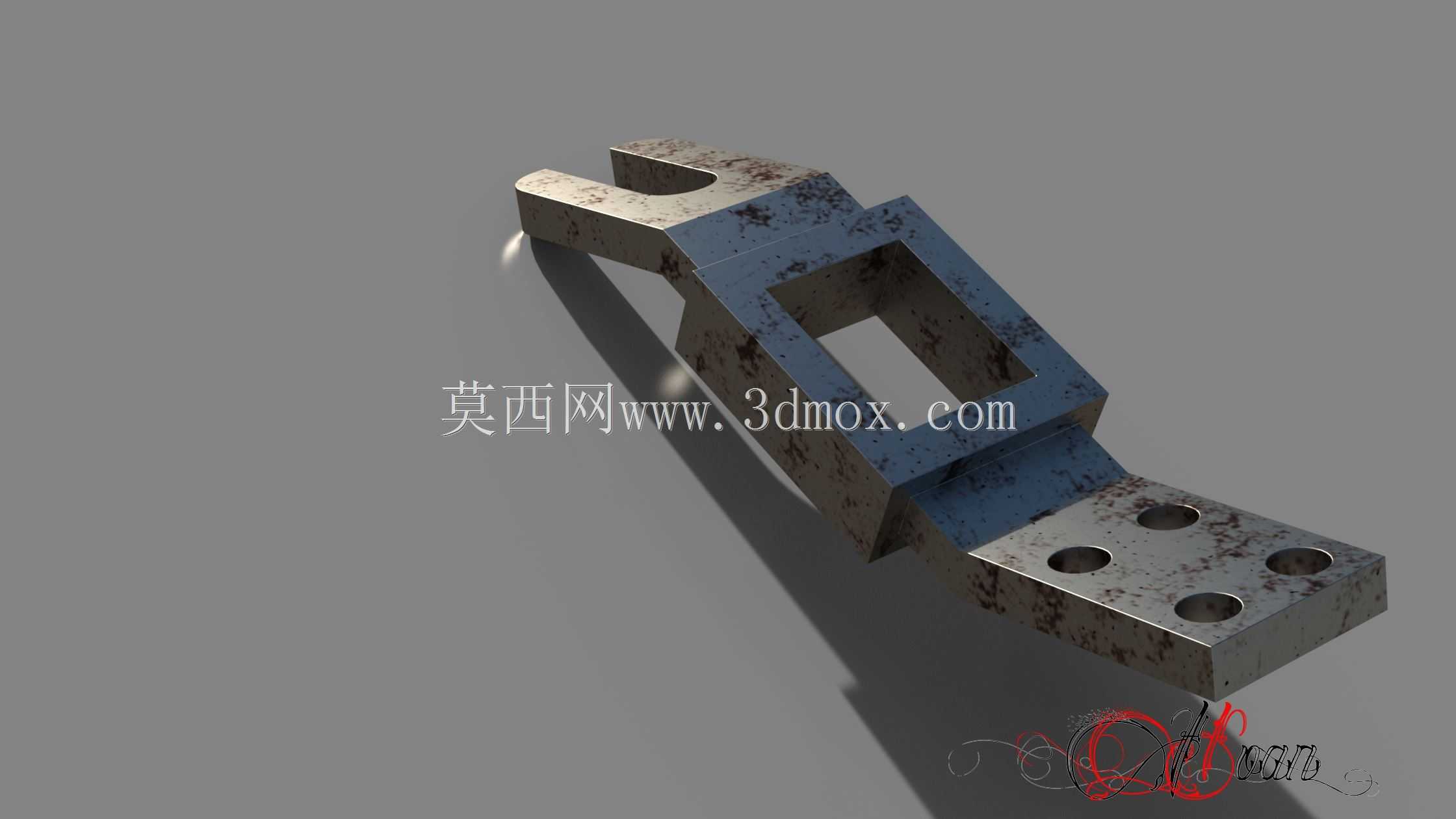

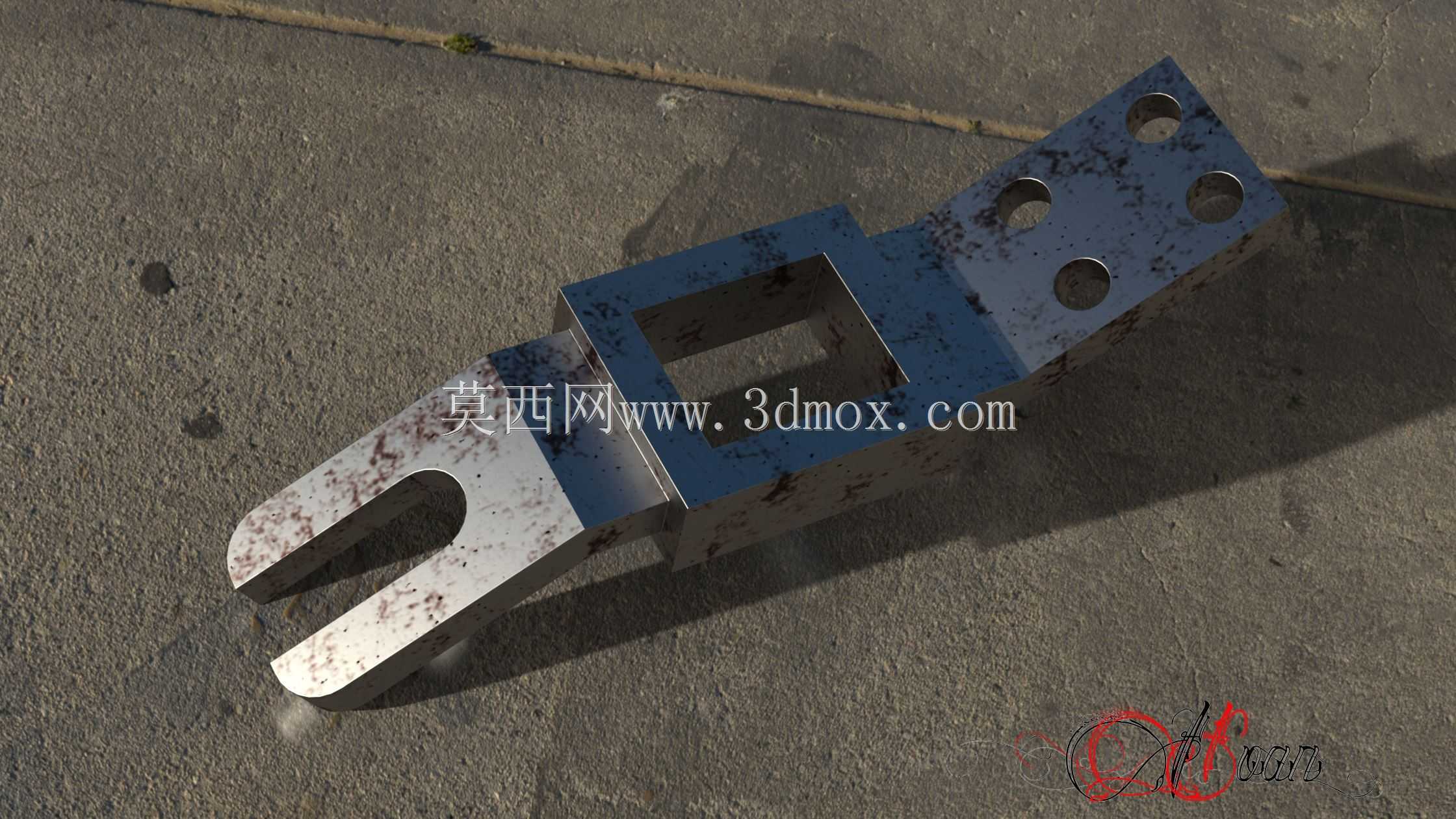

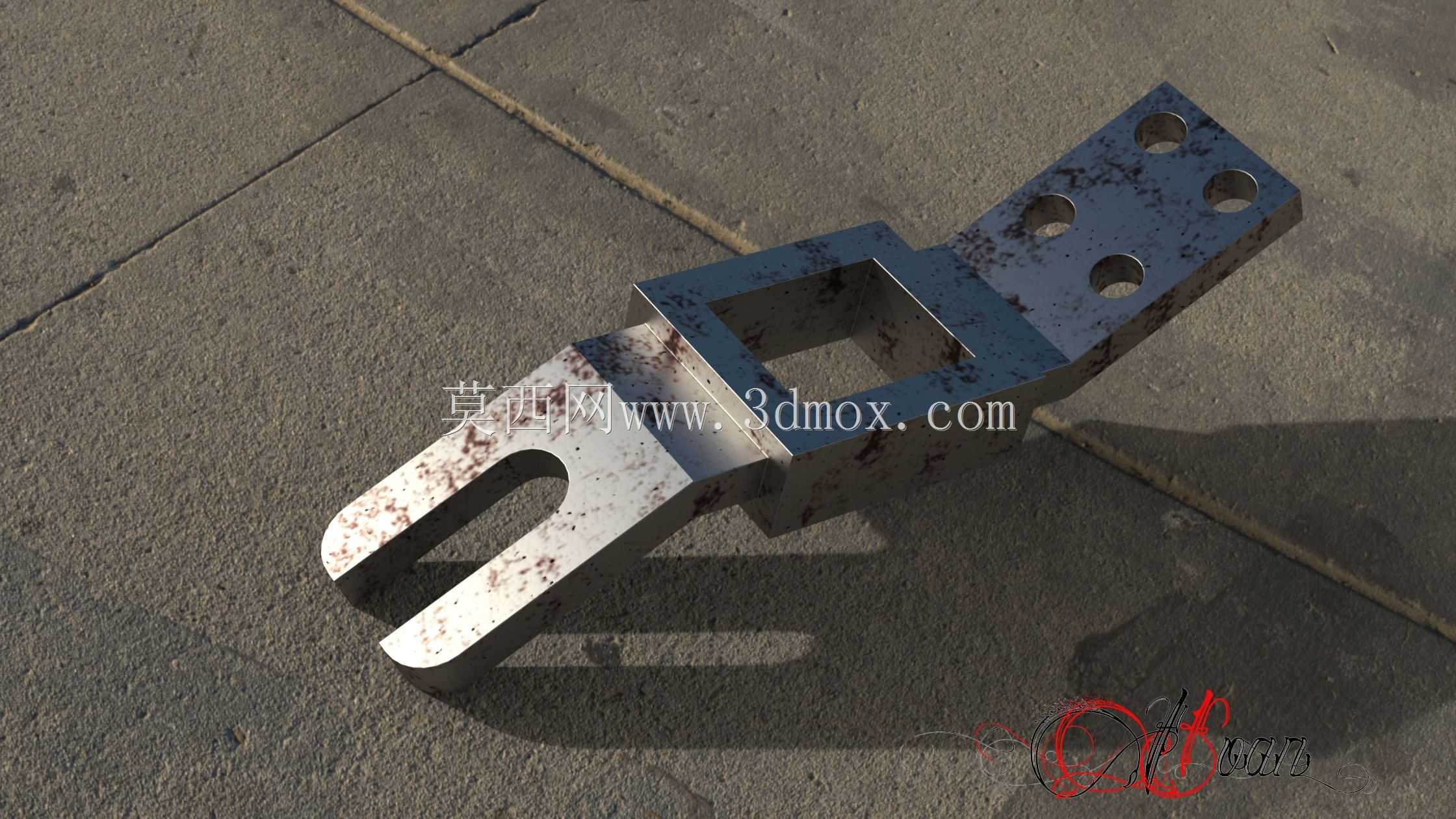

　　这类异形连接构件常见于重载输送设备的机架衔接段、工程车辆的辅助支撑点位以及非标自动化生产线的工位定位结构中，核心作用是在两个存在空间夹角的安装面之间传递载荷，同时兼顾安装后的位置微调余量。从结构上看，构件一端为带三个通孔的平板安装面，孔位采用等距排布设计，适配M8-M12规格的螺栓紧固，安装面平面度公差控制在0.05mm以内，保证与对接基座的贴合度，避免长期受载后出现应力集中导致的连接松动。中间段为带方形镂空的箱型结构，这种设计并非单纯减重，方形空腔可作为管线穿设通道，同时箱型截面的抗扭刚度相较实心结构提升40%以上，能承受设备运行过程中产生的交变扭转载荷，避免构件在频繁启停的工况下发生疲劳变形。另一端为带长槽的叉型结构，

　　长槽的设计允许对接部件在安装时存在3-5mm的轴向位置调整量，适配装配过程中出现的累计误差，叉型开口的宽度公差控制在H7级别，与对接销轴的配合间隙不超过0.02mm，保证铰接转动时无明显旷量，同时开口端做了圆角过渡处理，避免应力集中在开口根部引发断裂。设计过程中需要优先考虑安装边界的适配性，平板端的安装孔中心距需匹配通用型材的孔位标准，叉型端的开口深度要保证销轴穿入后有足够的接触长度，避免销轴受剪时出现压溃变形。构件整体的壁厚根据载荷计算结果做差异化设计，平板安装面厚度为8mm，中间箱型段壁厚为6mm，叉型段厚度为10mm，在保证整体强度的前提下尽可能控制构件自重，降低对接部位的附加载荷。实际应用中，

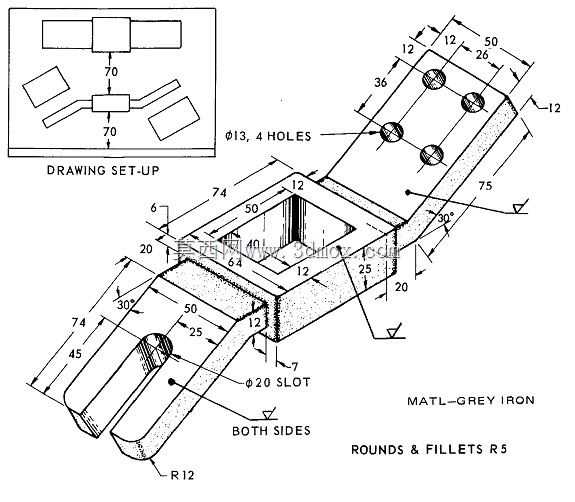

　　这类构件的表面通常做发黑或者镀锌处理，提升防锈能力，适配车间多油污、多粉尘的使用环境，安装时平板端需加装平垫与弹垫，叉型端的销轴需加装开口销防脱，保证长期运行的连接可靠性。建模过程中需要重点关注各段衔接处的圆角过渡，避免直角结构带来的应力集中问题，同时所有安装孔的位置度公差需严格按照装配要求设定，保证实物加工后能顺利完成装配，无需二次修锉。
