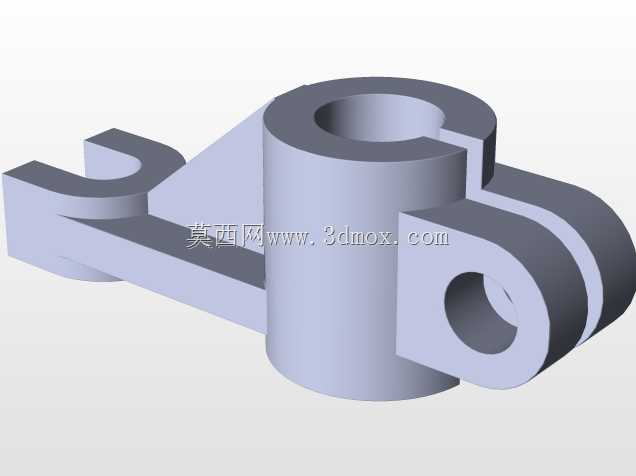

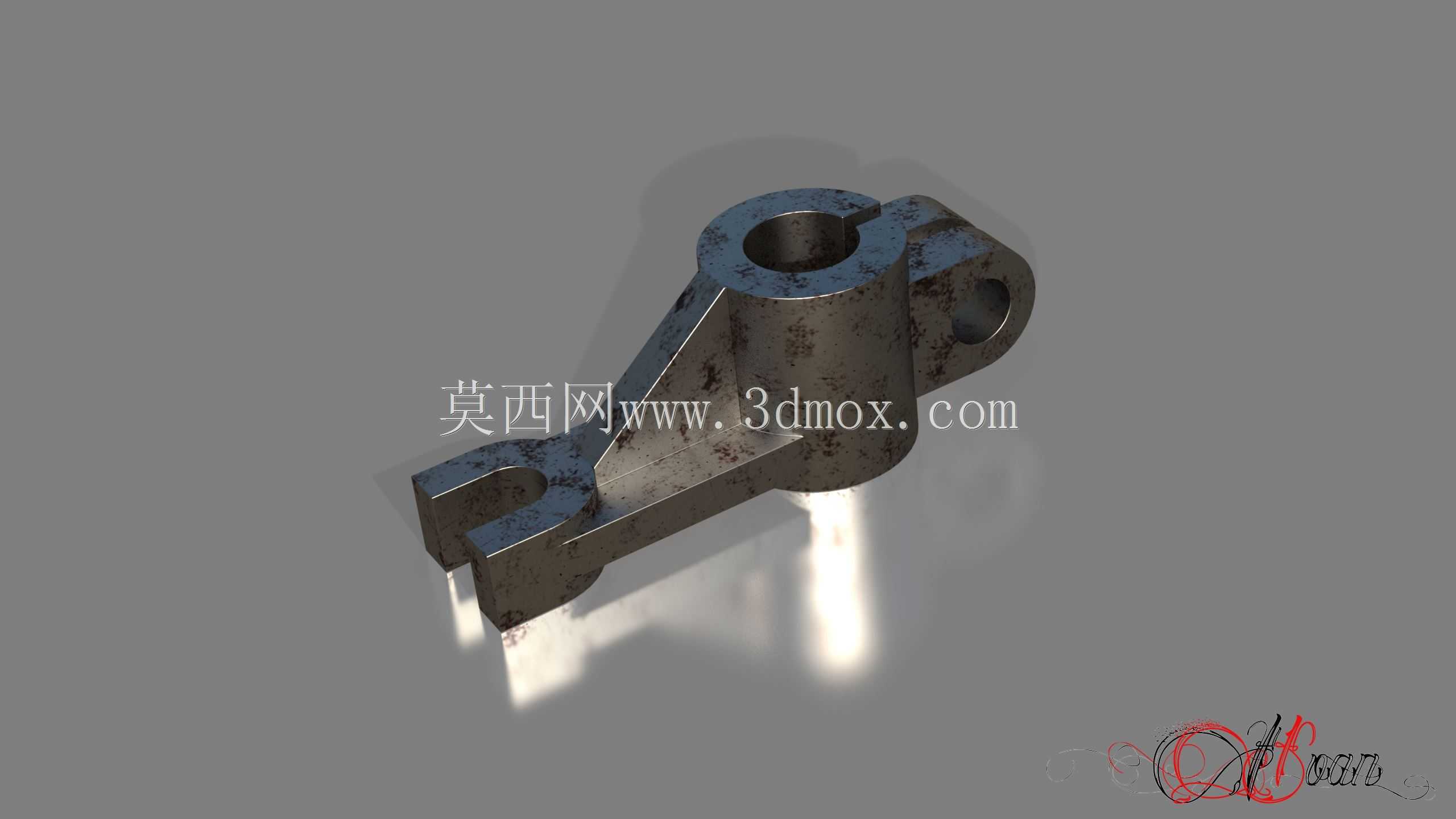

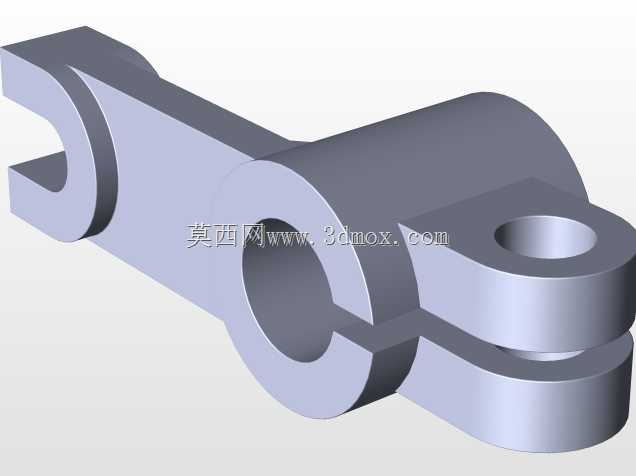

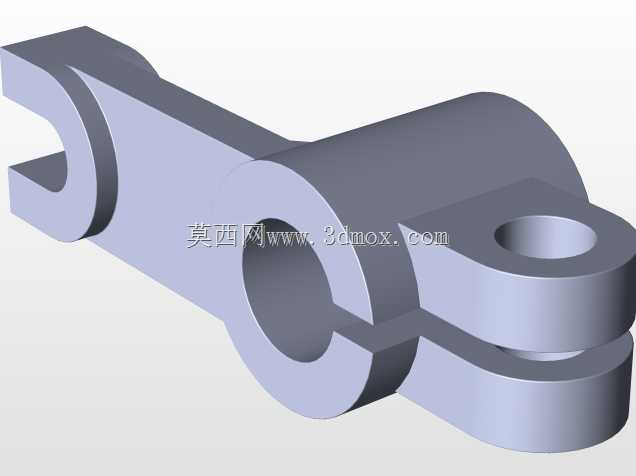

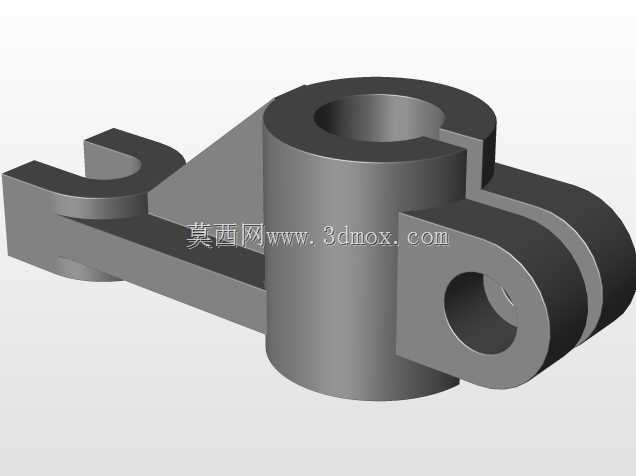

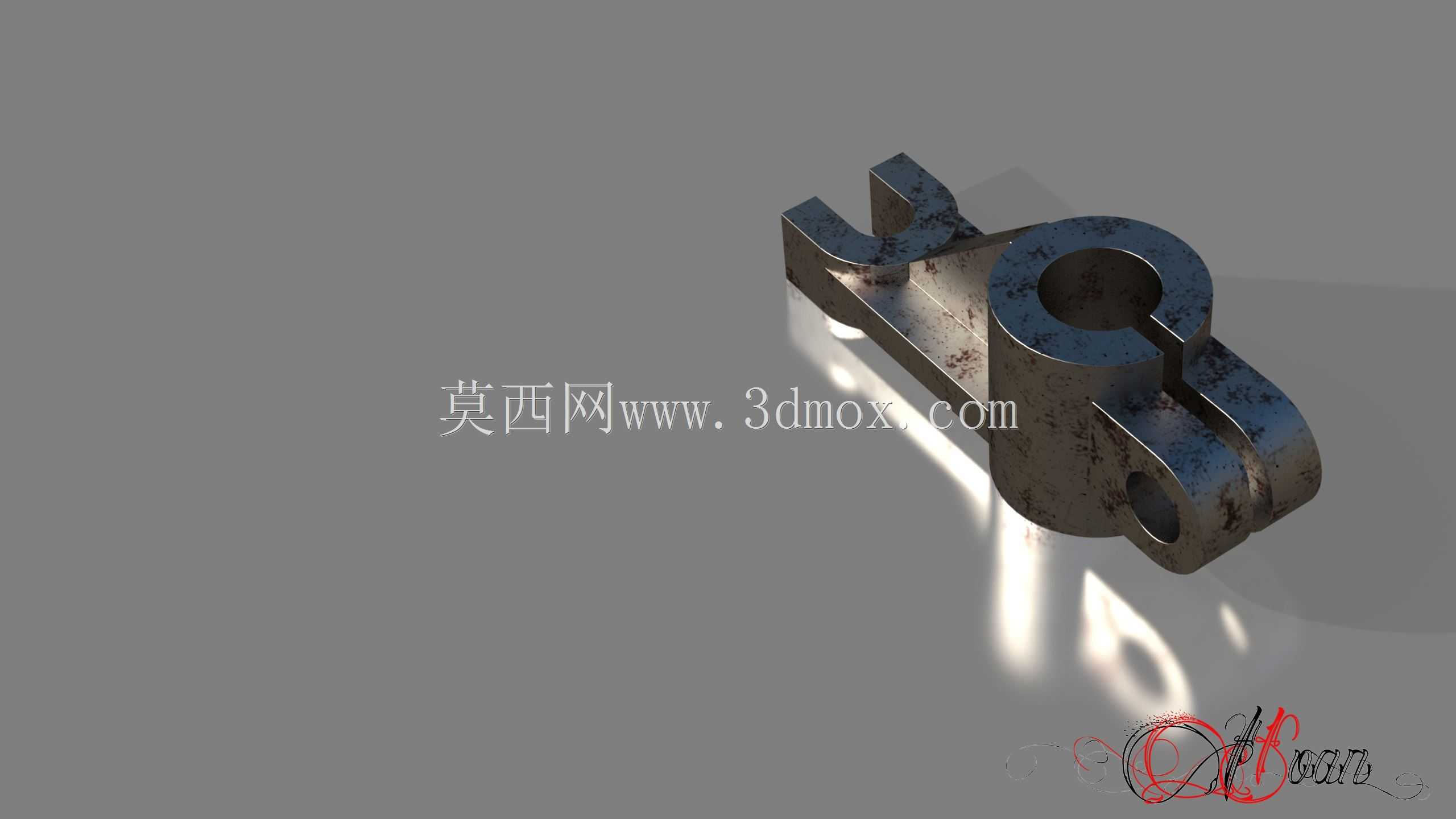

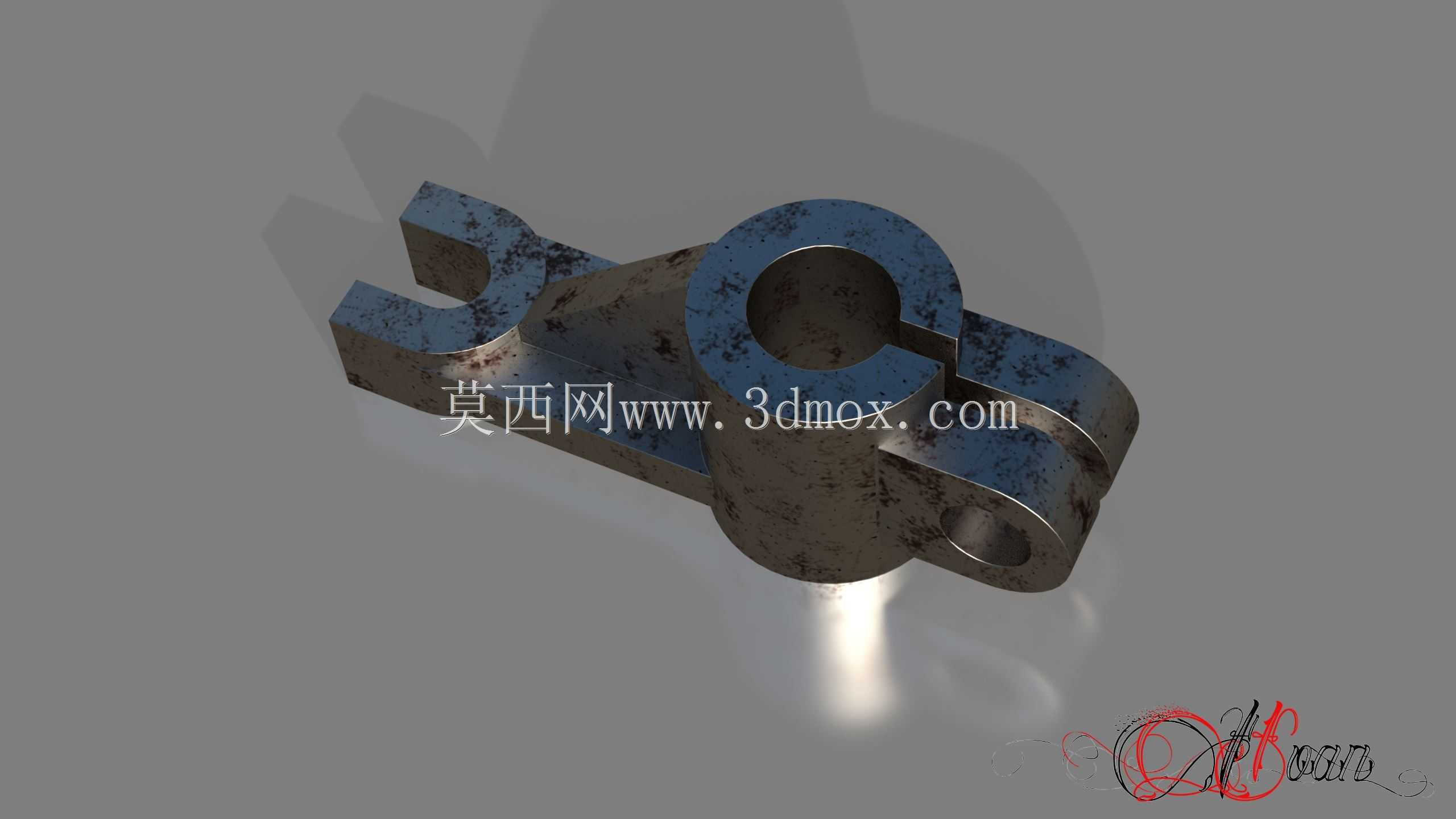

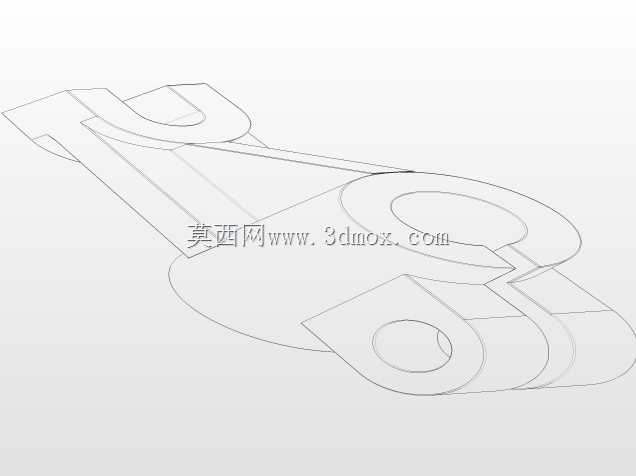

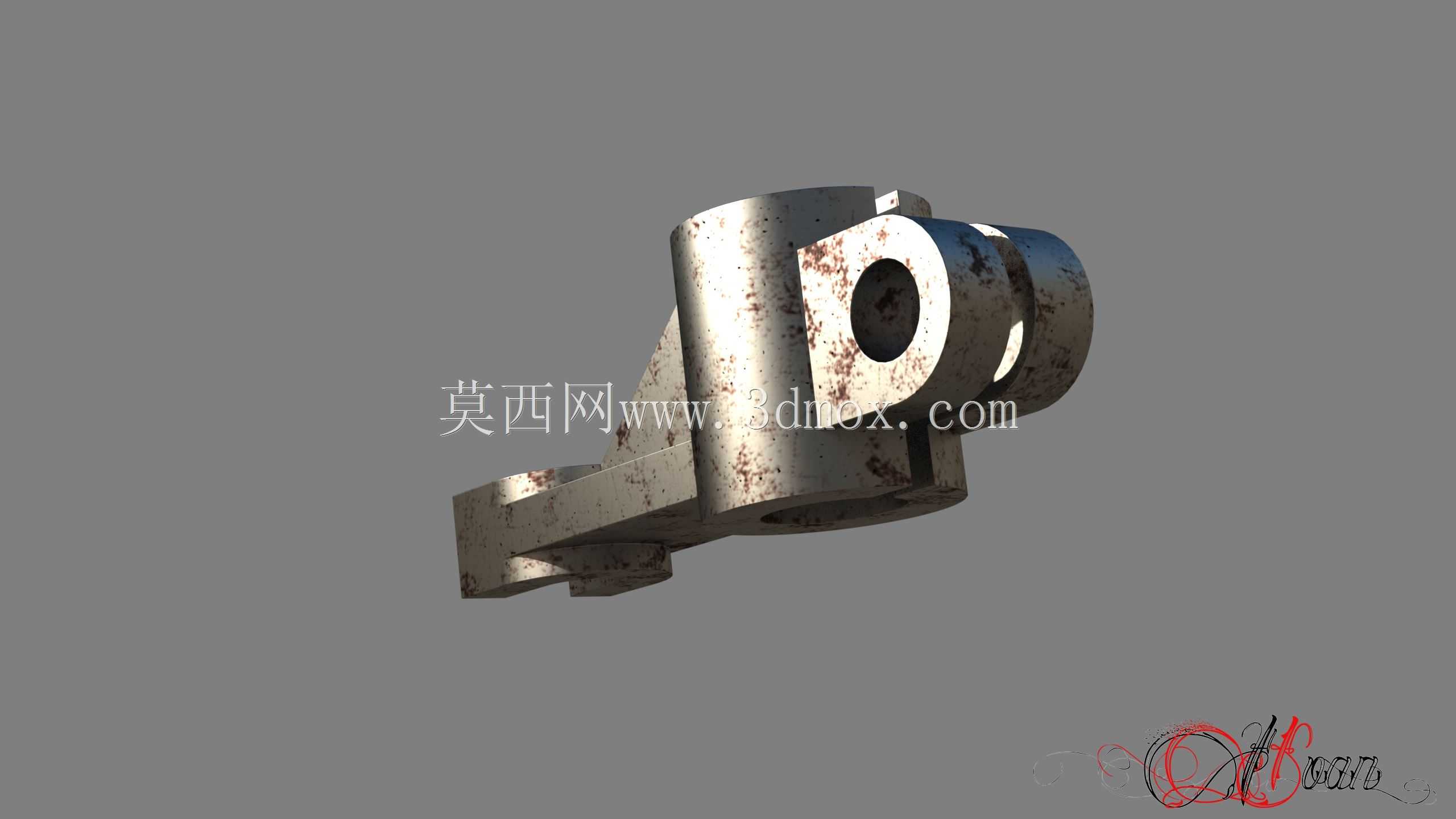

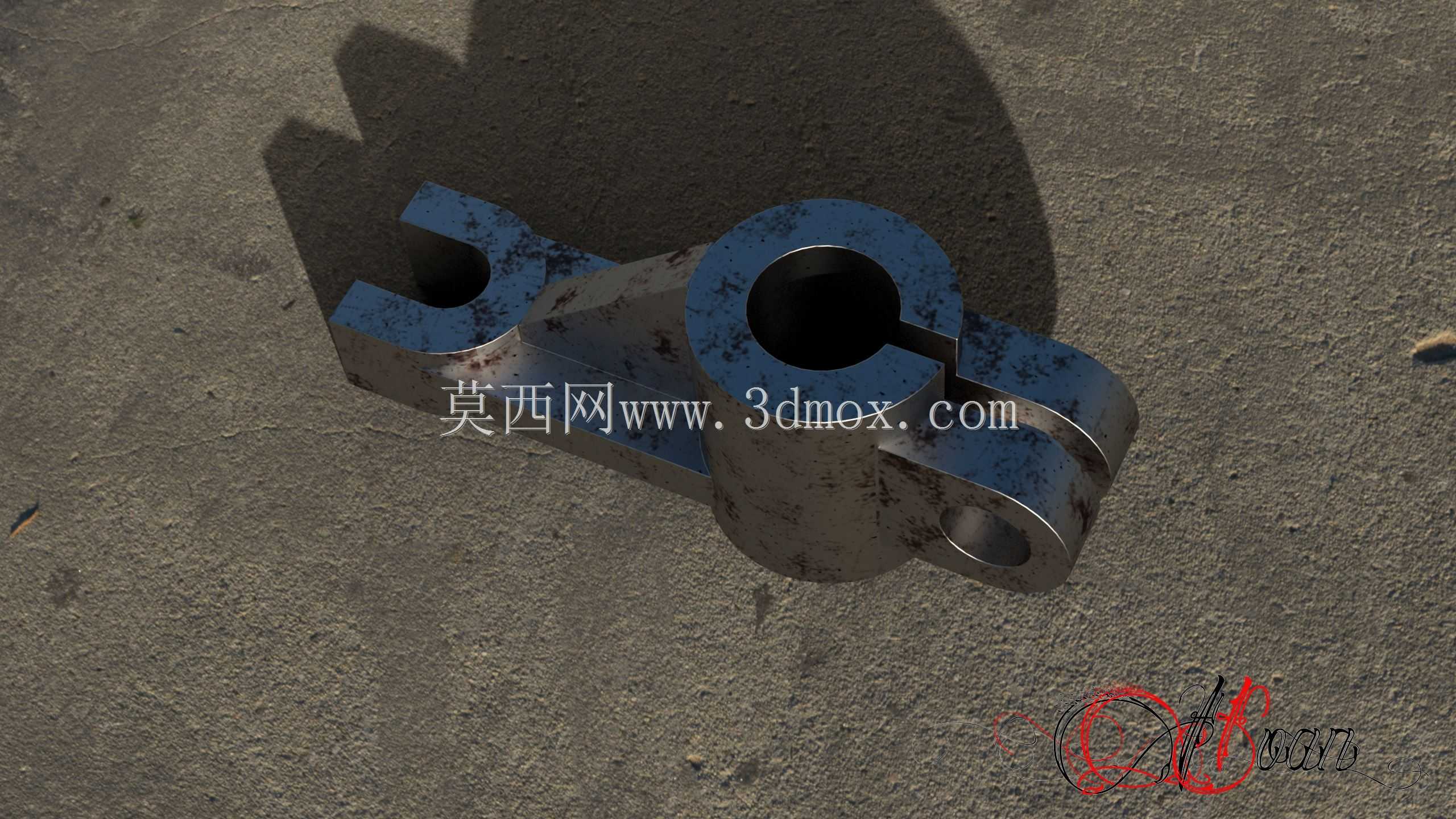

这类叉架类构件常见于轻工自动化输送线、小型工装夹具的动作执行端,也会出现在农用小型机具的操纵连杆系统中,核心作用是实现两个运动部件之间的铰接传动,同时通过中部的夹紧结构完成与支撑轴的位置锁定,避免传动过程中出现轴向窜动或周向打滑。从结构布局来看,构件左侧的开口叉耳是典型的铰接连接端,两个平行叉耳上的同轴通孔用于穿装铰接销轴,和配套的连杆拨叉形成转动副,设计时需要严格控制两叉耳的同轴度公差,否则装配后会出现销轴卡滞、转动阻力过大的问题,长期交变载荷下还会在叉耳根部产生应力集中,引发疲劳断裂。中部的带开口夹紧座是整个构件的核心功能段,中心通孔用于穿装固定支撑轴,侧壁的开口缝隙搭配锁紧螺栓孔,可在螺栓拧紧时让夹紧座产生弹性形变,

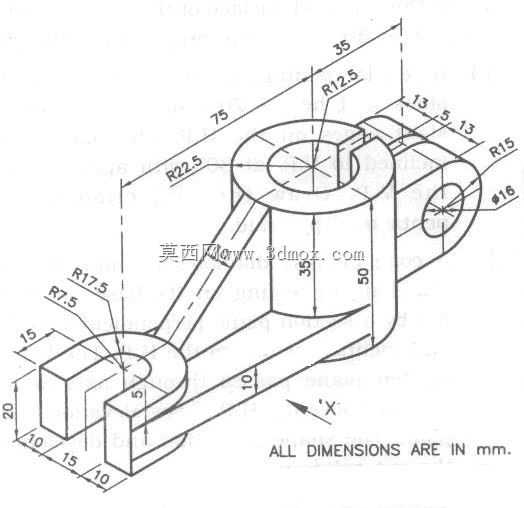

抱紧穿过中心孔的支撑轴,实现构件在轴上任意位置的固定,这种结构相比键连接定位,调整位置更加灵活,不需要在支撑轴上加工键槽,也不会削弱轴的整体结构强度,适合需要频繁调整传动位置的工装场景。右侧的单耳铰接孔用于连接动作执行端的推杆或者拉杆,和左侧叉耳形成空间交错的传动路径,两个铰接端的中心距、孔位角度偏差会直接影响整个连杆机构的传动精度,建模时需要先确定两个铰接孔的中心连线与中部夹紧座中心孔的空间位置关系,再逐步细化各段的过渡圆角、壁厚等细节。从安装边界来看,这类构件的整体外轮廓需要避开周边运动部件的运动包络,夹紧座的外圆直径不能过大,否则锁紧时会和周边的机架护板产生干涉,叉耳的开口宽度要匹配配套连杆的端部厚度,
预留合理的装配间隙但不能过大,避免传动过程中出现横向窜动。设计时还要注意各部位的壁厚过渡,夹紧座开口处的壁厚要兼顾弹性形变能力和结构强度,壁厚过大会导致锁紧时需要的螺栓力矩过大,操作费力,壁厚过小则会出现夹紧力不足、受力后开口处开裂的问题,叉耳与中部主体连接的位置要设置合理的过渡圆角,分散应力集中,避免承受冲击载荷时出现根部断裂。这类零件一般采用45号钢加工,表面做发黑防锈处理,部分受力较小的场景也可以采用铝合金压铸成型,降低整体重量,适合在对自重有要求的移动设备上使用。
