三耳式径向支撑斜杆结构设计

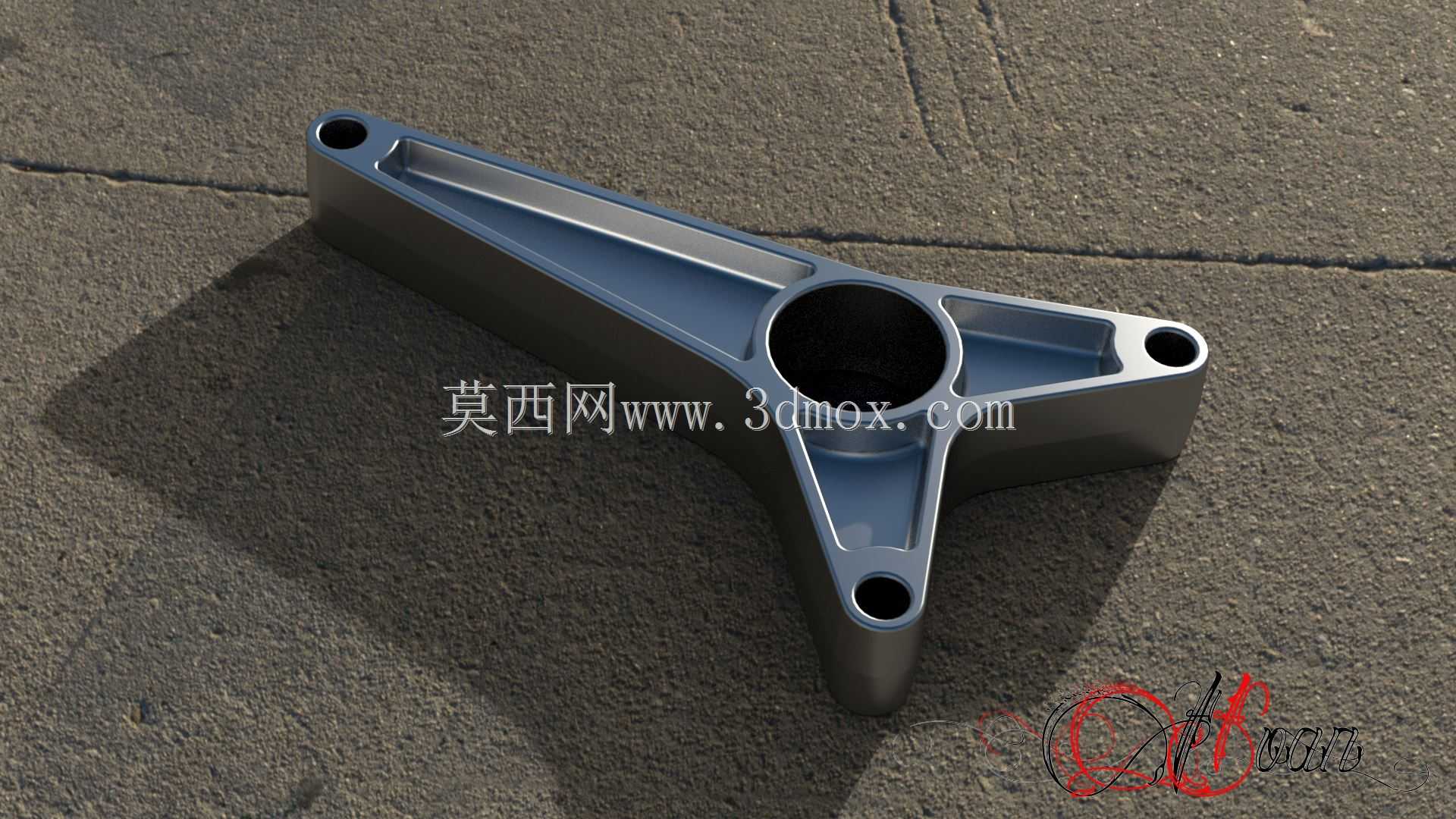

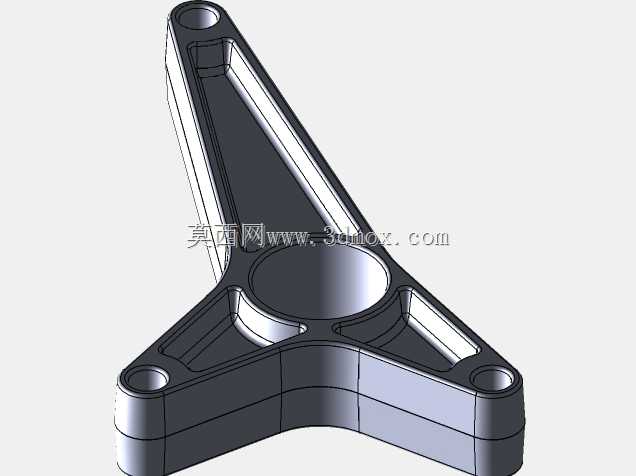

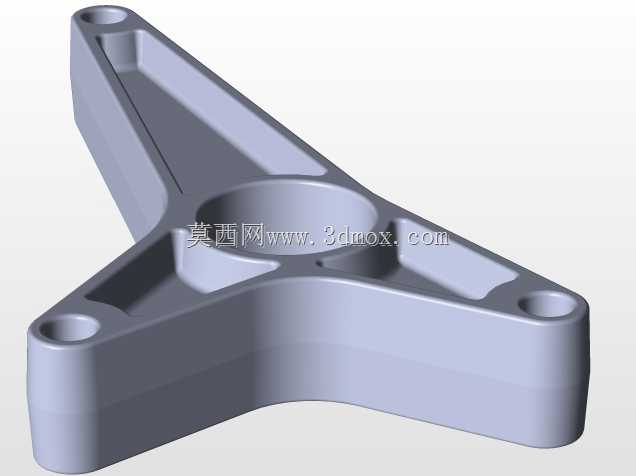

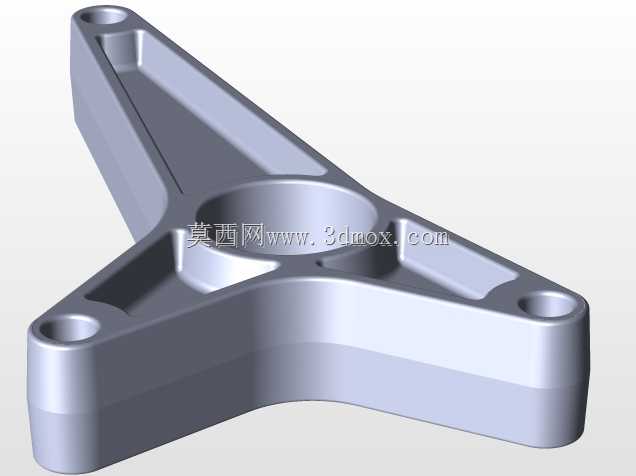

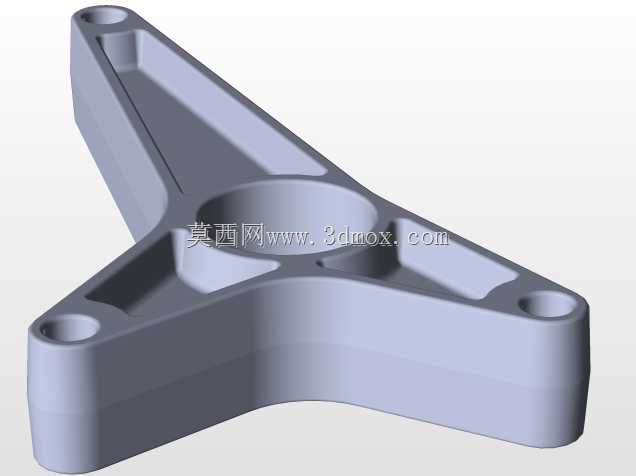

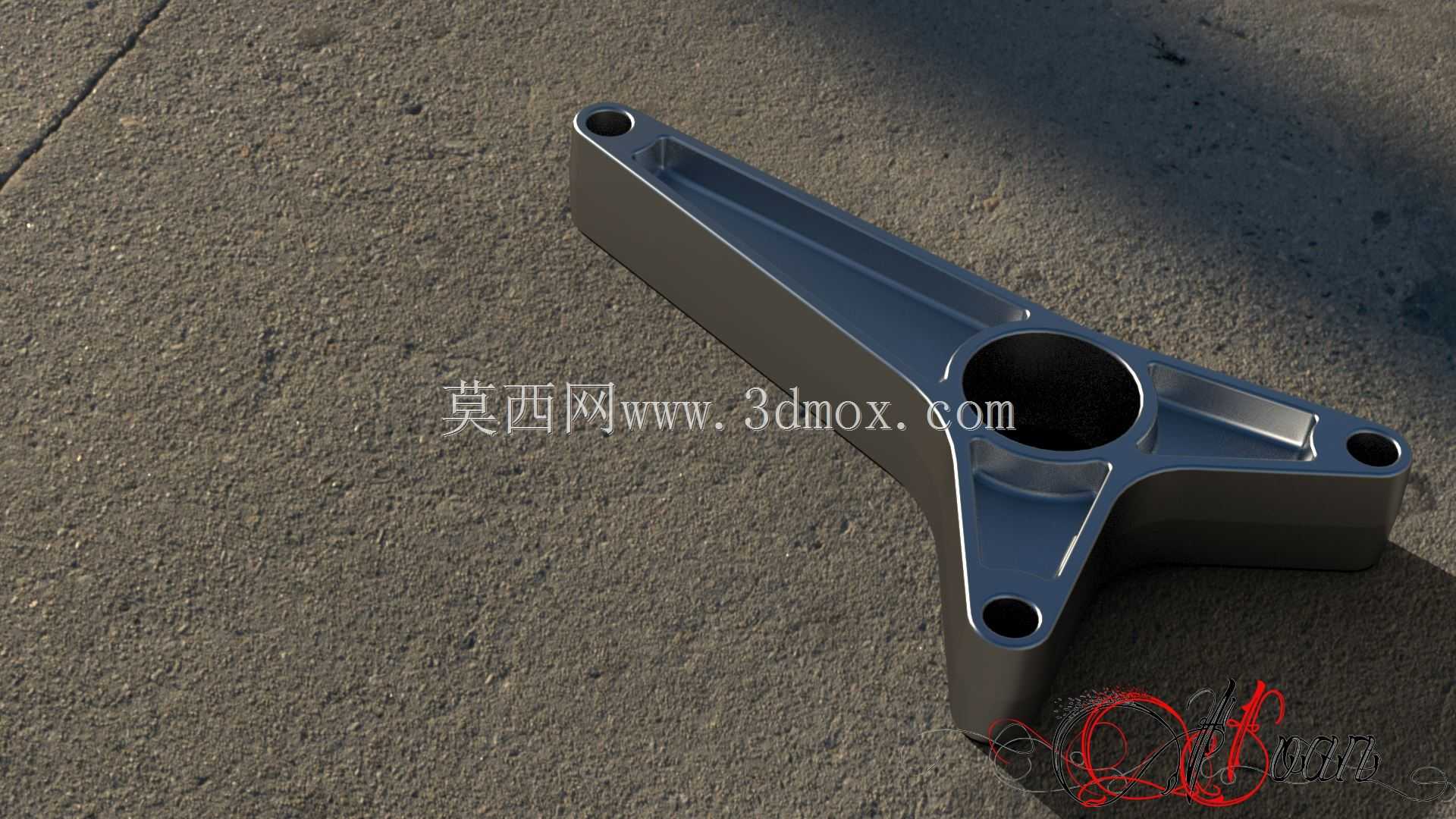

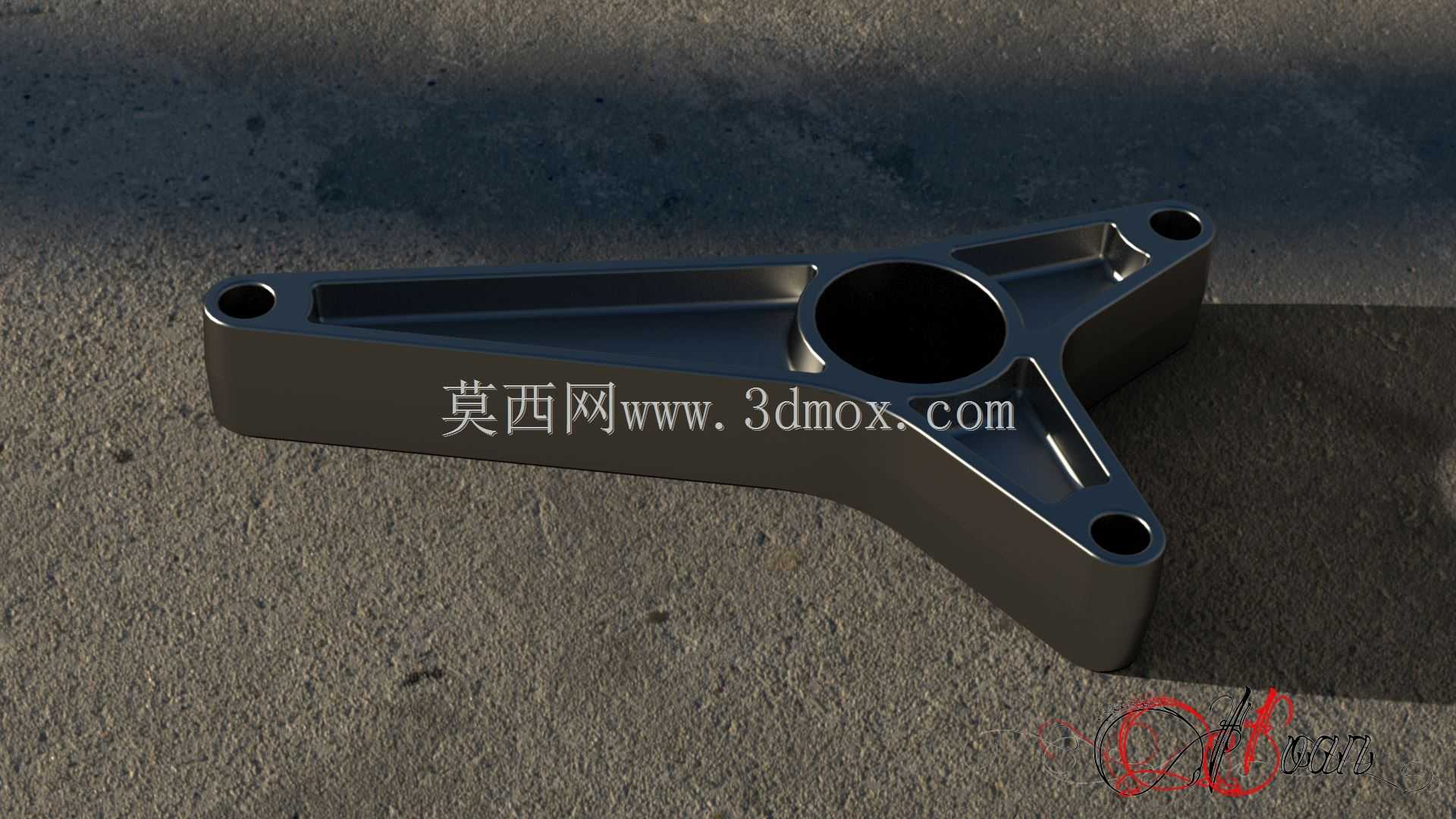

　　这类三耳斜向支撑件常见于需要多点铰接定位的传动链路中，比如轻工自动化生产线的摆臂联动机构、小型物料分拣设备的从动杆组，或是户外便携折叠作业架的受力连接节点，核心作用是在三个非共线安装点之间传递稳定的拉压载荷，同时避免实心杆件带来的额外重量负担。从结构形态来看，主体采用中心大孔位加三个辐射状支臂的布局，中心孔一般用于穿装主轴或铰接销轴，作为整个杆件的转动基准，三个支臂末端的同轴小孔则分别对接相邻的连杆、机架或执行端部件，安装时需要保证三个孔位的轴线平行度控制在合理公差范围内，避免装配后出现卡滞、附加弯矩过大的问题。设计过程中首先要确定三个安装点的相对位置关系，根据实际安装空间的边界约束，先锁定中心孔的基准坐标，

　　再结合另外三个连接点的行程范围、受力方向，调整支臂的延伸角度与长度，支臂截面采用带加强筋的槽型结构，而非实心矩形截面，就是为了在保证截面抗弯模量满足载荷要求的前提下，尽可能削减非受力区域的材料，降低整体转动惯量，这对于需要频繁往复摆动的工况尤为重要，能有效减小驱动端的动力损耗。支臂与中心孔的过渡位置做了大圆弧过渡处理，避免直角连接处的应力集中，在承受交变载荷时能大幅降低疲劳断裂的风险，三个支臂的厚度保持一致，便于采用统一的加工工艺成型，不管是机加工还是铸造成型，都能减少工艺复杂度。实际选型适配时，需要先核算每个铰接点的最大受力值，结合杆件的摆动频率、工作环境的腐蚀等级，确认中心孔与端孔的配合公差，若用于高速摆动场景，

　　还需要在孔位预留衬套安装空间，避免杆件本体直接磨损，安装时要注意三个端孔的连接销轴不能锁死，需保留合理的转动间隙，同时要保证杆件安装后与相邻部件的运动间隙充足，避免摆动过程中出现干涉。这类支撑件的外形尺寸完全由安装点的跨距决定，支臂的宽度、加强筋的厚度则根据受力计算结果调整，没有统一的固定尺寸，所有结构参数都要匹配具体设备的安装边界，不能直接套用通用件参数，否则很容易出现安装错位、强度不足或是重量冗余的问题。
