英制内六角圆柱头螺钉标准件结构设计

　　在各类进口设备维保、英制标准工装夹具搭建、外贸出口机械产品装配场景中，英制内六角螺钉是出现频率极高的紧固连接件，不同于公制螺纹的牙距、牙型角参数，这类螺钉的适配场景往往对螺纹配合精度、头部沉孔尺寸有明确的硬性要求，一旦选型或建模尺寸出现偏差，就会出现装配滑牙、头部无法沉入沉孔、锁紧力矩不足导致的松脱问题。

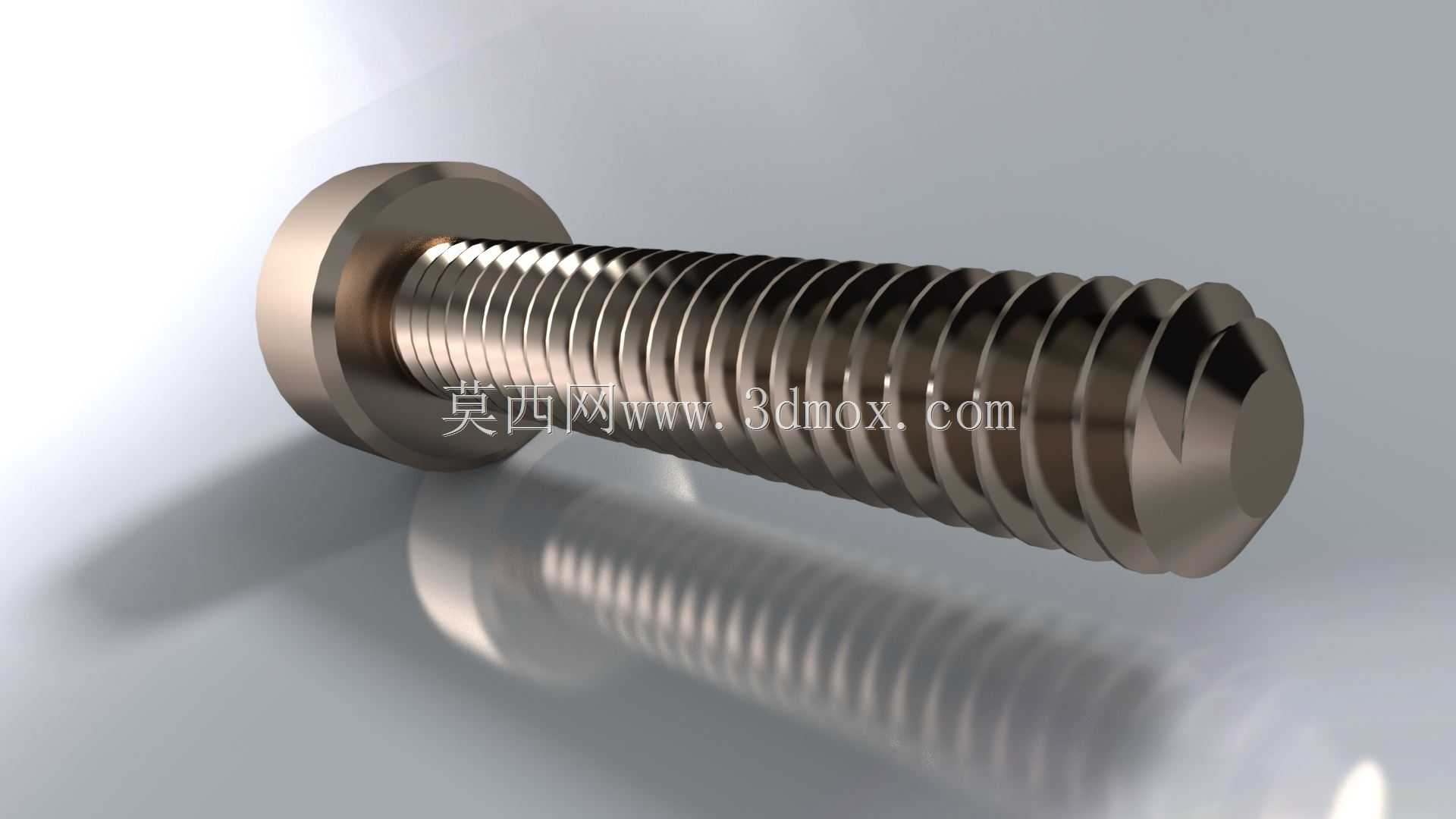

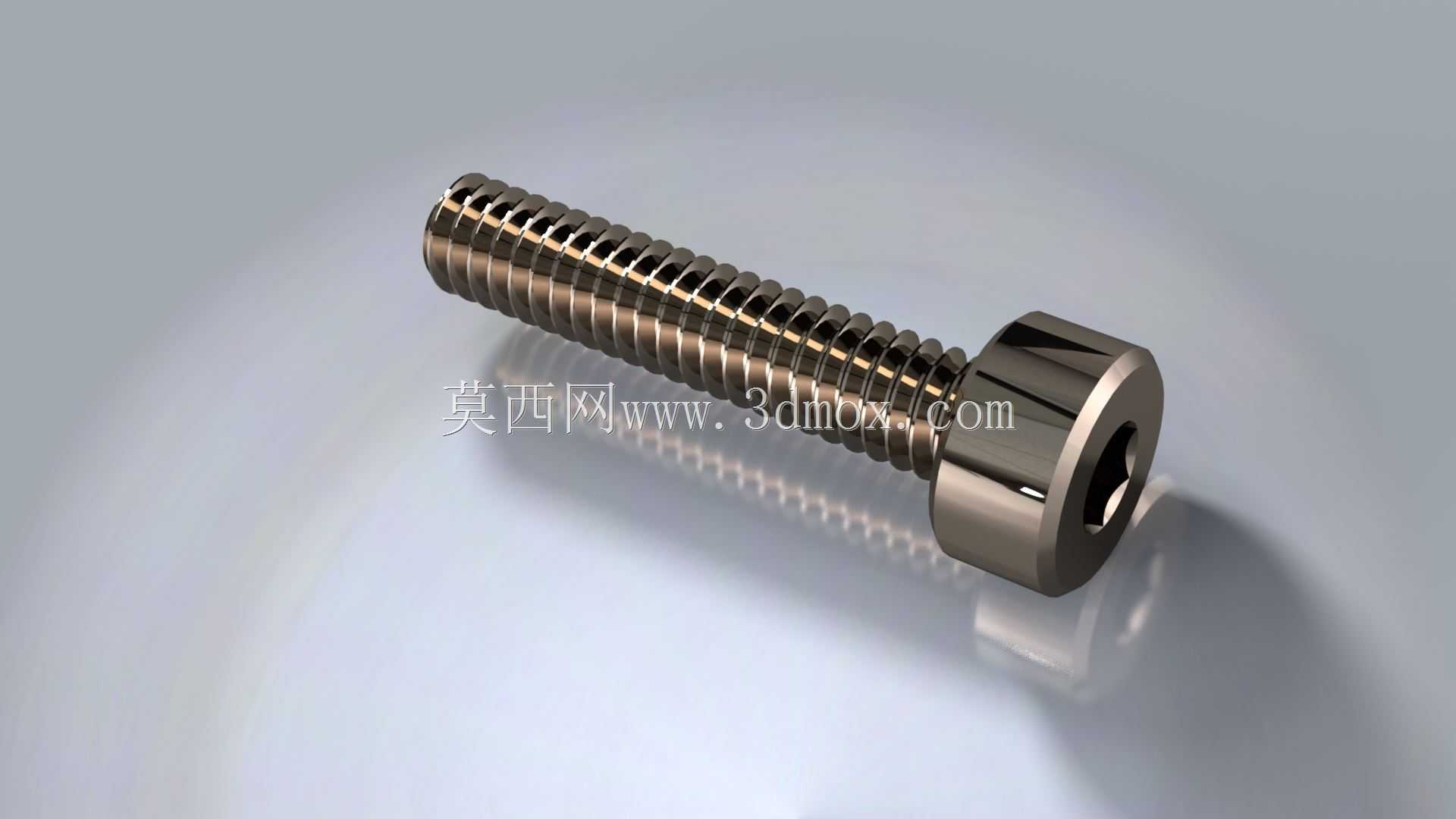

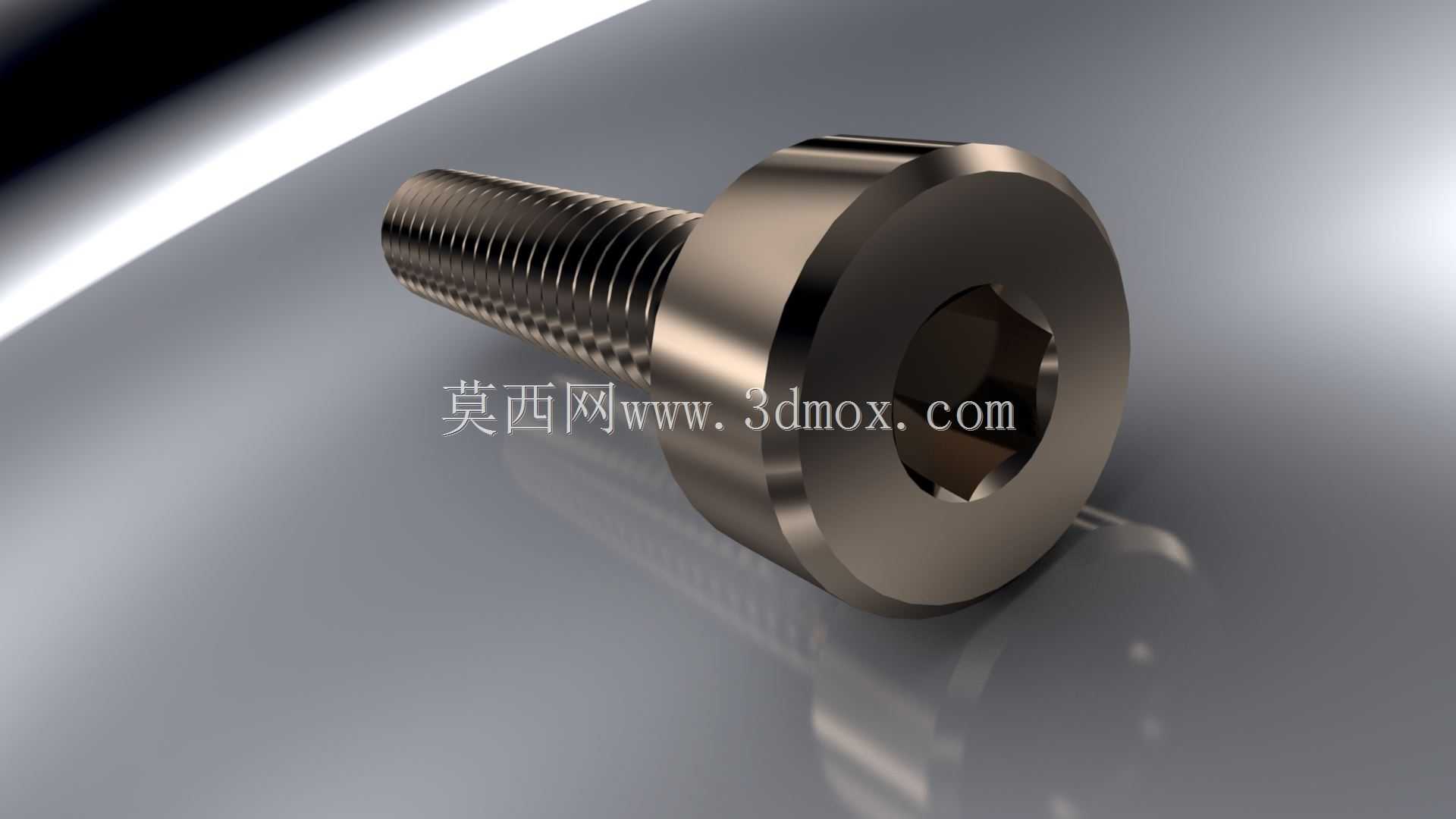

　　从结构设计逻辑来看，这类螺钉的头部采用圆柱头搭配内六角驱动槽的设计，相比十字槽、一字槽螺钉，内六角槽可以承受更大的锁紧力矩，装配时不容易出现槽口打滑滑牙的问题，同时圆柱头的外形可以在设计沉孔安装位时，将螺钉头部完全埋入工件表面，不会出现突出的结构干涉，适合用在设备外表面平整要求高、安装空间局促无法使用外六角扳手操作的位置。螺纹部分采用英制统一螺纹牙型，建模时需要严格对应英制螺纹的大径、中径、小径尺寸以及每英寸牙数参数，牙顶与牙底的圆弧过渡也需要按照标准做处理，避免建模时出现尖锐棱边导致的应力集中，实际加工或3D打印验证时也能避免螺纹配合卡滞。

　　在安装边界尺寸上，这类螺钉的头部直径、头部高度、内六角槽对边宽度都需要和对应规格的英制内六角扳手、安装沉孔尺寸做匹配，比如不同长度规格的螺钉，螺纹段长度有全牙和半牙的区分，半牙螺钉适合被连接件总厚度超过螺纹段长度的场景，光杆部分可以起到定位销的辅助作用，提升连接副的抗剪切能力。建模过程中，螺钉末端的倒角处理也不能忽略，45度的导入倒角可以让螺钉顺利拧入螺纹孔，避免首牙错扣导致的螺纹损伤，头部与螺杆衔接处的退刀槽结构，也能保证螺钉拧紧时头部端面完全贴合被连接件表面，不会因为螺纹收尾的凸起导致锁紧不实。

　　这类紧固件的三维模型在做整机装配时，可以直接调用到对应的螺纹孔位，提前验证安装时扳手的操作空间是否足够，沉孔深度是否能完全容纳螺钉头部，相邻部件之间是否会因为螺钉头部突出产生运动干涉，尤其是在做自动化设备的运动部件设计时，提前把标准件模型调入装配体做间隙检查，能大幅减少后期加工装配时出现的干涉返工问题。
