四孔安装薄型铝制散热片结构设计

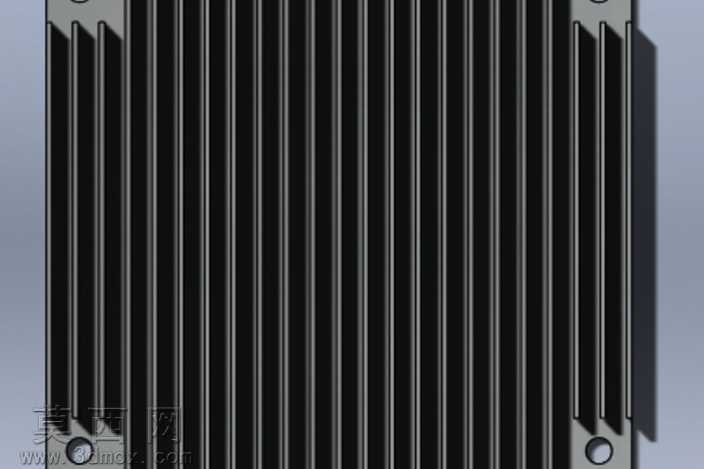

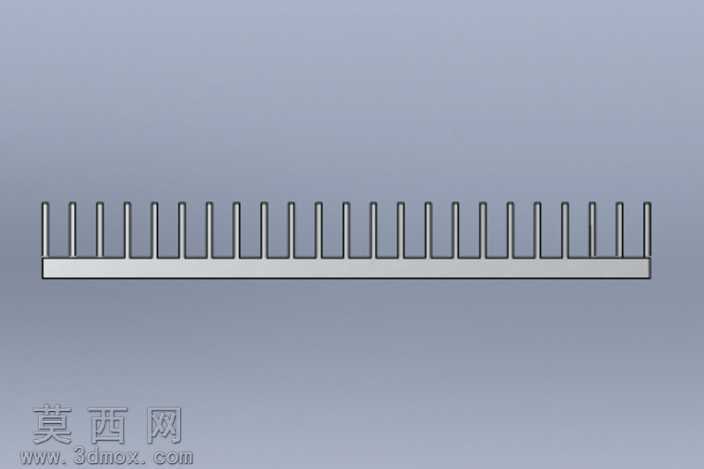

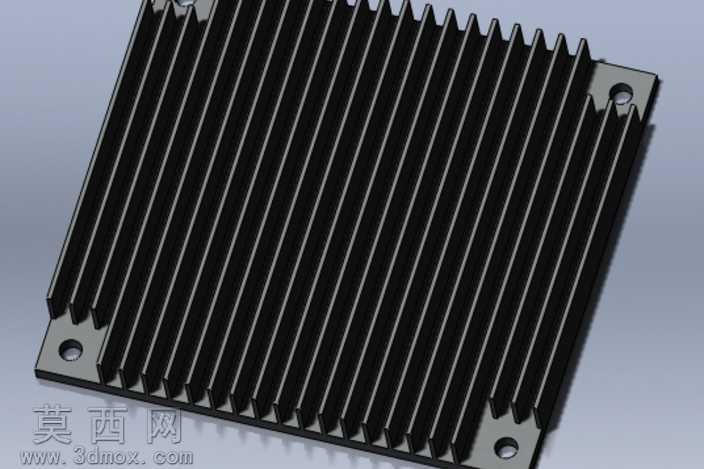

本作品为薄型被动散热结构的三维建模设计，整体采用方形平板基座搭配平行直肋鳍片的经典散热构型，建模过程中以参数化设计思路完成全尺寸约束，首先绘制基座平面草图，精准定位四角的安装通孔位置，四个安装孔采用沉孔设计，可适配标准规格的紧固螺丝，安装后螺丝头部不会突出基座表面，保证安装贴合度。基座上方的鳍片采用等间距阵列特征生成，每一片鳍片的厚度、高度、间距参数均经过散热效率优化，既保证足够的散热接触面积，又预留了合理的空气流通间隙，避免鳍片过密导致风道堵塞影响被动散热效果。建模过程中对所有棱边做了微小的圆角过渡处理，既还原了实际挤压铝型材的工艺特征，也避免尖锐棱边造成安装划伤的问题。材质渲染阶段采用黑色阳极氧化铝的材质表现，还原工业级散热片的真实表面质感，基座与鳍片为一体成型结构，建模时未做拆分处理，符合铝挤型散热片的实际加工工艺。结构设计上重点控制整体厚度，属于薄型散热件范畴，可适配安装空间受限的电子发热器件场景，四角的安装孔位对称分布，安装受力均匀，长期使用不会出现结构变形。鳍片的排布方向与基座边缘平行，可适配自然对流的空气流向，无需额外风扇即可实现基础散热需求。建模过程中对安装孔的孔径、沉孔深度、鳍片的拔模斜度都做了符合生产工艺的参数设置，模型可直接对接后续的工程图导出、加工仿真等环节，整体结构简洁实用，没有冗余设计特征，在保证散热性能的前提下尽可能压缩了整体体积与材料用量，兼顾了散热性能与生产成本的平衡。
