倾斜式螺旋物料输送设备三维设计

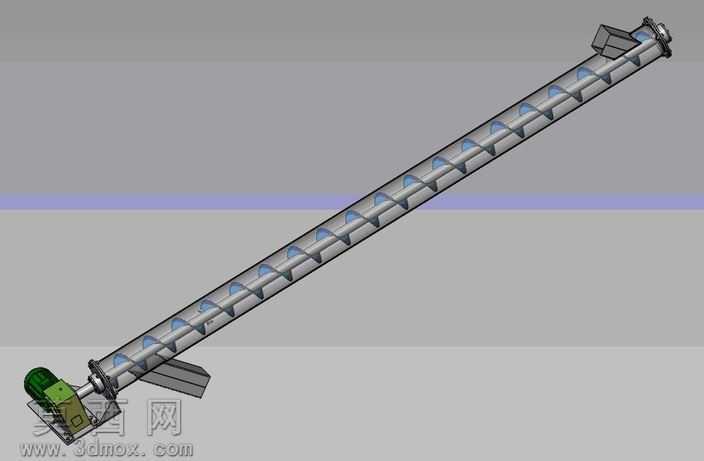

本模型为倾斜布置的螺旋输送设备三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零部件的参数化建模，再按照实际装配约束关系完成整机组合，全程保证各部件的配合精度与结构合理性。模型完整还原了螺旋输送机的核心结构：包含驱动端的减速电机组件、密封式输送管筒、连续螺旋叶片轴体、两端的轴承支撑座、上部进料口与下部出料口结构，各部件的尺寸比例完全参照实际工业输送设备的设计规范设定，螺旋叶片的螺距、轴径与管筒内径的匹配关系符合物料输送的力学要求，避免出现物料卡滞、输送效率不足的设计缺陷。材质渲染阶段针对不同部件做了差异化的材质赋予：驱动电机外壳采用哑光铸铁材质表现金属厚重质感，输送管筒采用磨砂不锈钢材质体现工业设备的耐用属性，螺旋叶片采用抛光金属材质突出加工精度，两端轴承座做了发黑处理的金属质感区分，进料口与出料口的焊接结构处做了细微的焊缝纹理处理，提升模型的真实感与细节表现力。结构设计上充分考虑了倾斜输送的使用场景，驱动端布置在设备低位出料侧，避免物料堆积对驱动端密封件造成过度磨损，管筒两端设置了带密封结构的轴承支撑，既保证螺旋轴的转动同轴度，又防止粉状、小颗粒物料从轴端缝隙溢出，螺旋叶片与管筒内壁预留了合理的装配间隙，既避免转动过程中出现刮蹭干涉，又能保证物料输送过程中不会出现大量残留。建模过程中对所有运动部件做了干涉检查，确认螺旋轴转动时叶片与管筒、进出料口均无碰撞，各连接法兰的螺栓孔位完全对齐，装配关系符合实际设备的安装逻辑，可直接用于设备方案展示、结构教学演示、非标输送设备改型设计的参考原型，能够直观展现螺旋输送设备的工作原理与结构组成。
