多层环形排布多传感器集成救援机器人

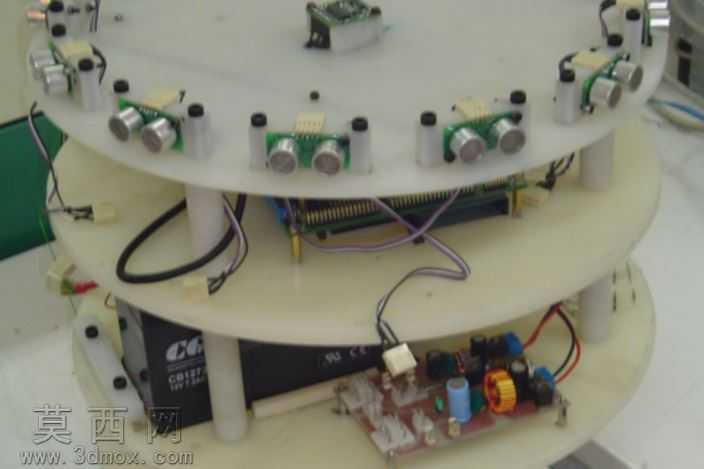

本作品为面向救援场景的多传感器集成机器人三维设计，整体采用三层堆叠式圆形机架结构，在三维建模阶段优先完成层板支撑柱的参数化定位，以中心轴为基准均匀划分环形安装位，确保上层感知模组的周向探测无遮挡盲区。建模过程中对每一层的功能分区做了明确规划：顶层为传感器安装层，沿圆周等距布置多组超声声纳探测模组，每个模组预留独立的接线槽位与安装柱孔位，同时在顶层中心预留电子罗盘的安装基准面，保证航向感知数据不受下层电路的电磁干扰；中间层为主控电路安装层，建模时预留排针插座的避让空间，规划好线束走线路径，避免不同功能的线缆出现交叉缠绕，同时在层板边缘设计走线卡扣的安装位，规整内部布线；底层为电源与驱动电路层，针对电池模块做了限位卡槽设计，确保电源模块在机器人移动过程中不会出现移位，同时对功率驱动板上的电容、电感、可调电位器等元件做了1:1等比例建模还原，还原了实际电路的元件布局与接线关系。材质渲染阶段，对绝缘层板赋予哑光米白色工程塑料材质，对金属支撑柱赋予磨砂铝合金材质，对电路板赋予FR-4玻纤板材质并还原阻焊层与丝印细节，对传感器探头赋予金属银灰外壳与黑色声学透面材质，对电线赋予对应绝缘皮的彩色PVC材质，整体渲染效果贴近实物装配状态。结构设计上重点考虑了传感器的探测角度覆盖，通过周向均匀排布的声纳模组实现360度全向障碍物探测，搭配电子罗盘获取航向信息、编码器获取运动位移信息，为救援场景下的环境映射算法提供完整的硬件支撑，各层之间采用铜柱加螺丝的可拆卸连接方式，方便后期对传感器、电路模块进行调试更换，整体结构紧凑，空间利用率高，在有限的圆形机架空间内集成了环境感知、主控运算、电源供给三大功能模块，完全满足救援机器人的感知系统硬件搭建需求。
