爱普生RC700机器人控制器三维建模设计

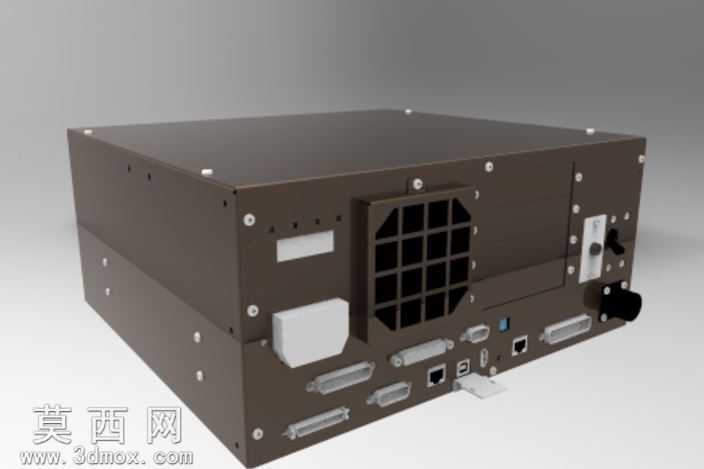

本模型为爱普生RC700系列机器人控制器的三维数字化建模成果，建模过程严格参照实物外观尺寸与结构特征完成，整体采用分层式箱体结构设计，还原了工业级控制器的厚重金属质感与规整布局。建模阶段首先通过多视角实物参考确定整体长宽高比例，对箱体的上下两层拼接结构做了精准还原，外壳主体采用哑光深棕金属材质，表面做了细微的磨砂质感处理，模拟工业设备长期使用的沉稳质感，边角处做了微小的圆角过渡，避免尖锐直角带来的生硬感，同时还原了箱体表面所有的固定螺丝点位，每个螺丝都做了独立的沉头孔建模，排布位置与实物完全一致。接口区域是本次建模的重点部分，逐一还原了设备正面的各类通讯接口、电源接口、专用控制接口的形态与排布，包括网口、USB接口、D型串口、专用运动控制接口等，每个接口的内部针脚轮廓、接口边框的固定结构都做了细致刻画，接口旁预留的标识区域也做了凹陷的平面处理，方便后续添加丝印标识。散热区域还原了格栅式通风口结构，格栅的横竖筋条厚度均匀，通风孔的通透效果通过材质透明度与内部结构配合实现，通风口旁的开关、旋钮、接口保护盖等小部件也都做了独立建模，白色的保护盖采用哑光塑料材质，与深色金属箱体形成明确的材质区分。模型未设计安装支架结构，还原了RC700控制器裸机的原始状态，箱体侧面的拼接缝、固定卡扣结构都做了细节表现，渲染阶段采用三点布光方式，主光从侧上方打亮箱体主体结构，辅光补亮接口区域的暗部细节，轮廓光勾勒箱体边缘，突出金属外壳的硬朗质感，整体模型结构完整，细节丰富，可用于工业机器人工作站布局仿真、工控设备展示、教学演示等场景，能够直观呈现该款控制器的外观特征与接口布局，为相关自动化方案设计提供准确的三维参考。
