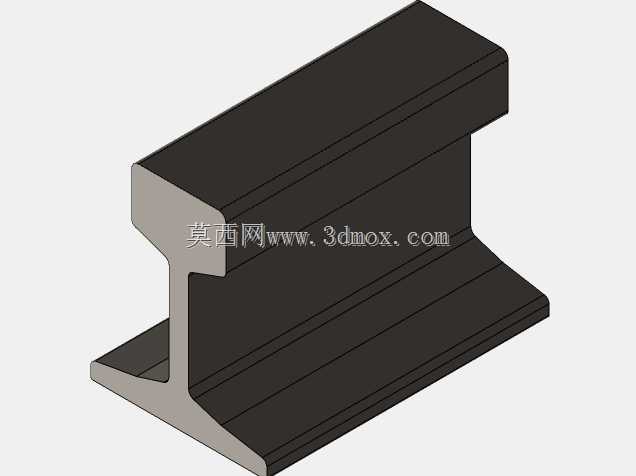

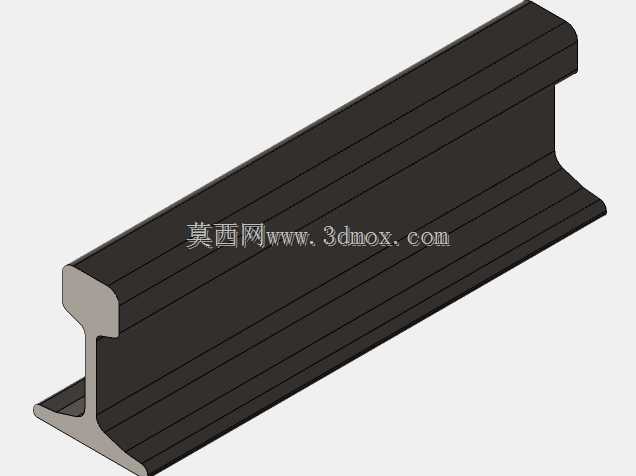

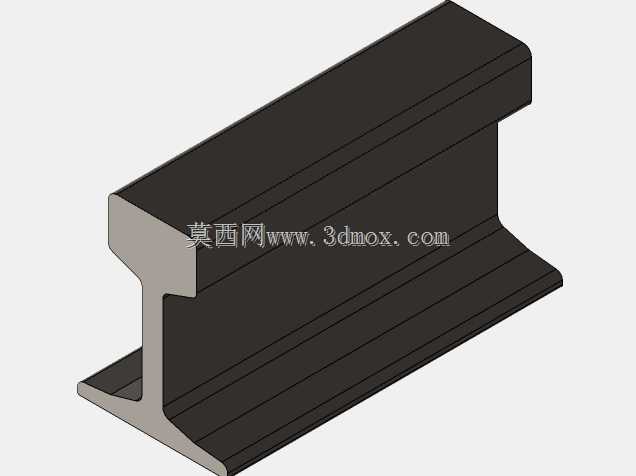

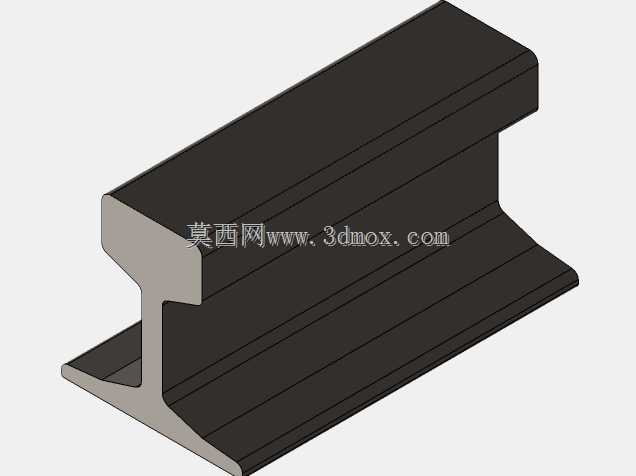

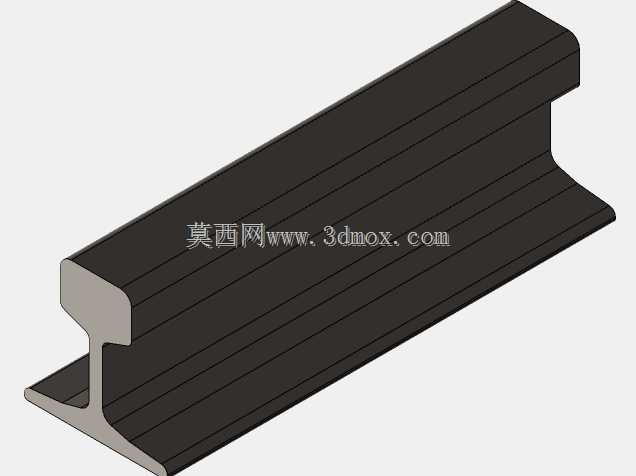

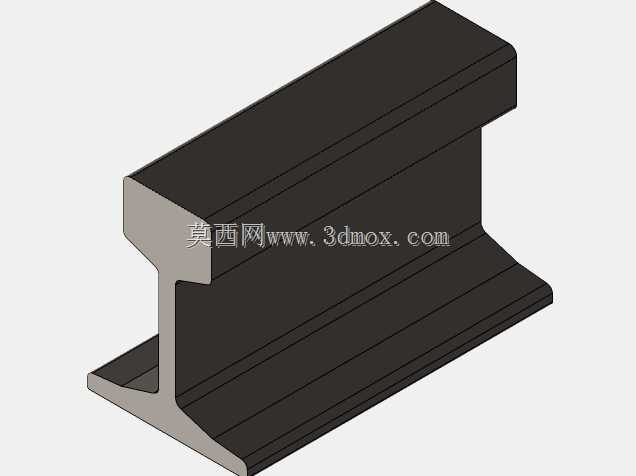

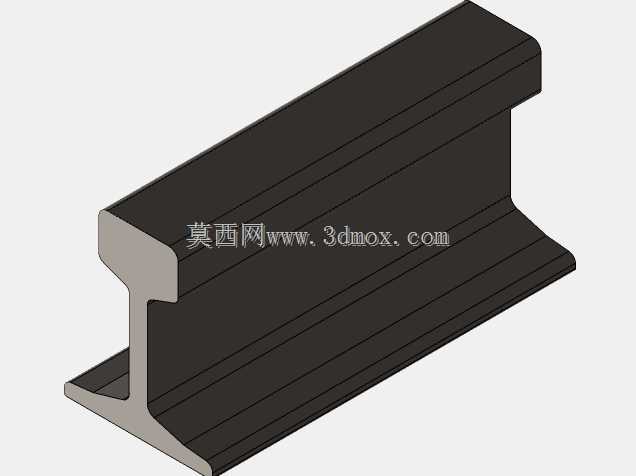

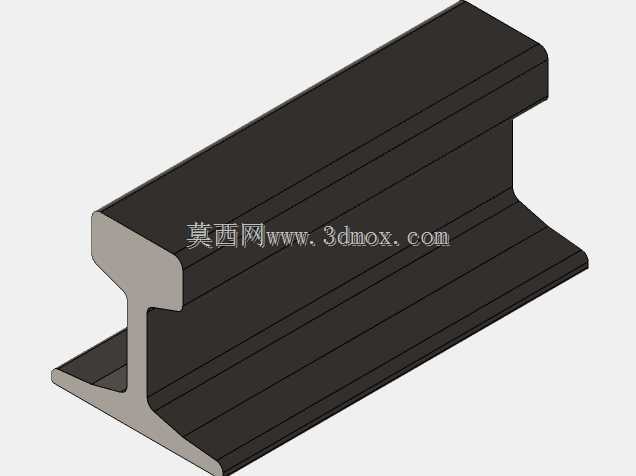

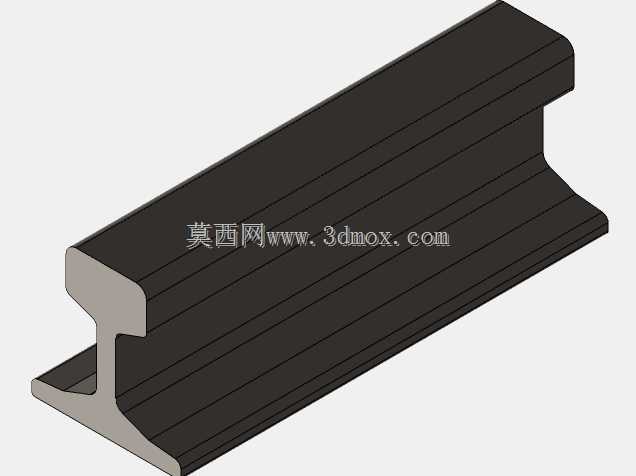

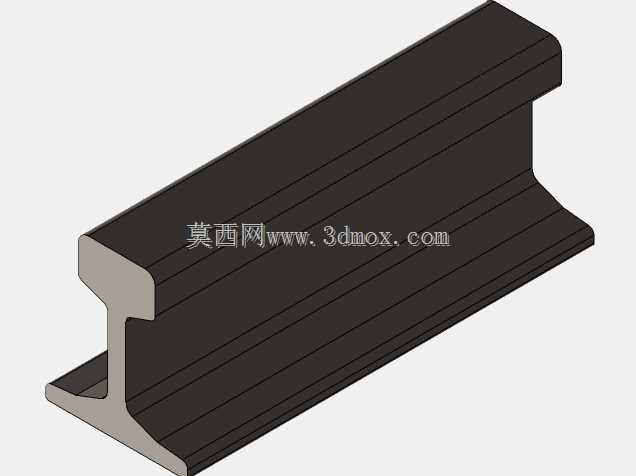

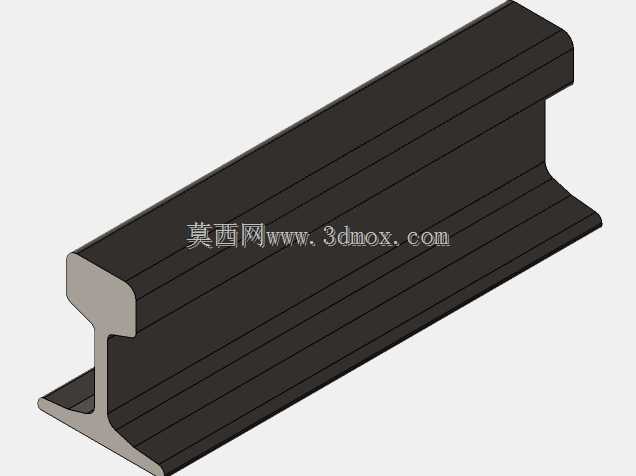

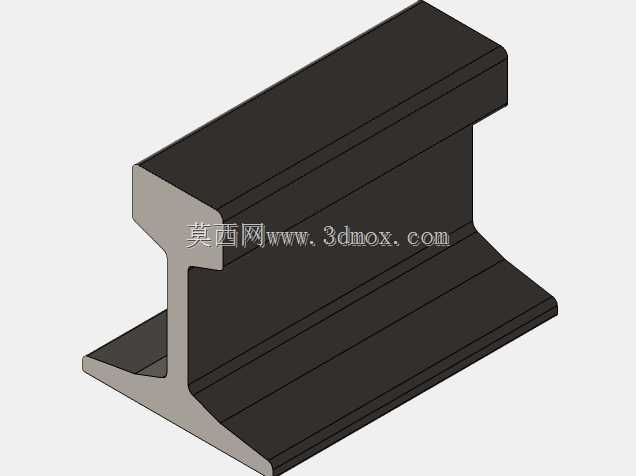

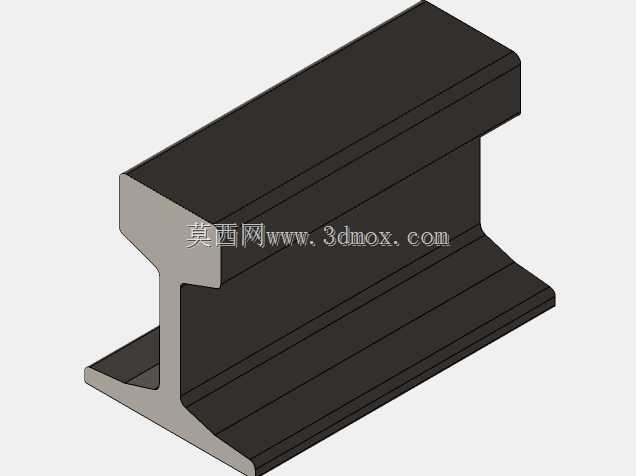

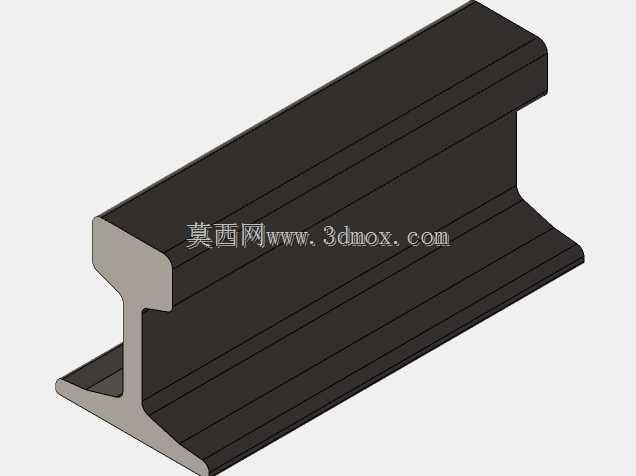

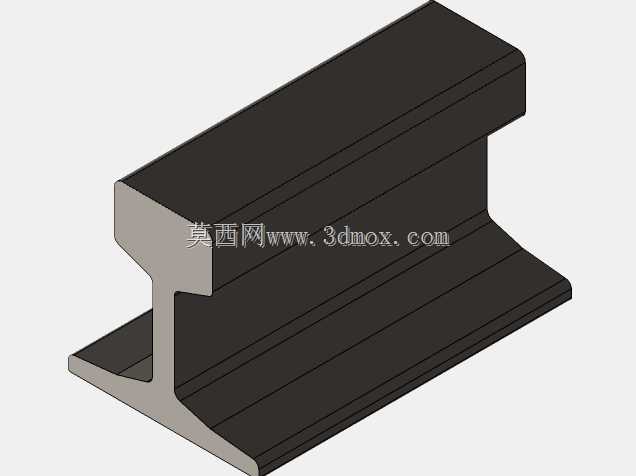

S系列起重轨道用钢轨三维结构设计

　　这类S型钢轨最初是为低横向载荷、高垂直承载需求的起重作业场景开发，目前在厂房桥式起重机、门式起重机的走行轨道铺设中应用极为广泛，也是二手起重设备维保、旧厂房轨道改造项目中最常选用的轨型之一。从结构设计逻辑来看，轨头部分采用大圆弧过渡的踏面轮廓，匹配起重机车轮的锥度设计，能够减少轮轨接触时的局部应力集中，降低长期重载运行下的踏面剥离、压溃失效概率；轨腰部分的厚度设计是整个轨型的强度控制核心，相比普通铁路钢轨，该轨型的轨腰厚度更薄，垂直方向的抗弯截面模量经过精准核算，能够在满足额定轮压承载要求的前提下，尽可能降低轨件自身重量，减少轨道基础的承载负荷。轨底部分采用宽翼缘设计，增大与轨道垫板、基础梁的接触面积，安装时通过配套的轨道压板、

　　鱼尾板实现相邻轨段的拼接与固定，轨底的平整度公差控制在每米0.5毫米以内，避免安装后出现轨面高低差引发的起重机运行冲击。在实际应用场景中，这类钢轨并不适用于港口露天高腐蚀环境，也不适合横向载荷较大的转弯轨道区段，腐蚀环境下轨腰位置容易出现锈蚀减薄，大幅降低结构承载能力，而横向载荷过大时会导致轨头侧面磨耗加剧，甚至引发轨距扩量超标问题。轨道与基础的连接通常采用焊接或者螺栓压板固定的方式，安装时需要严格控制轨距偏差、轨道直线度以及接头处的错位量，相邻轨段的接头缝隙需要根据环境温度变化预留合适的膨胀间隙，避免高温季节轨件伸长引发的轨道顶凸故障。建模过程中需要重点还原轨头踏面的圆弧轮廓、轨腰与轨头轨底的过渡圆角、

　　轨底的安装接触面等关键结构特征，这些细节直接影响后续轨道压板选型、轮轨接触仿真、安装干涉检查等工作的准确性，尤其是轨头侧面的工作边轮廓，需要与常用的起重机车轮轮缘尺寸做匹配校验，确保轮轨间隙处于合理区间，避免运行中出现卡轨或者轮缘异常磨耗的问题。
