剪叉式固定式液压升降作业平台结构

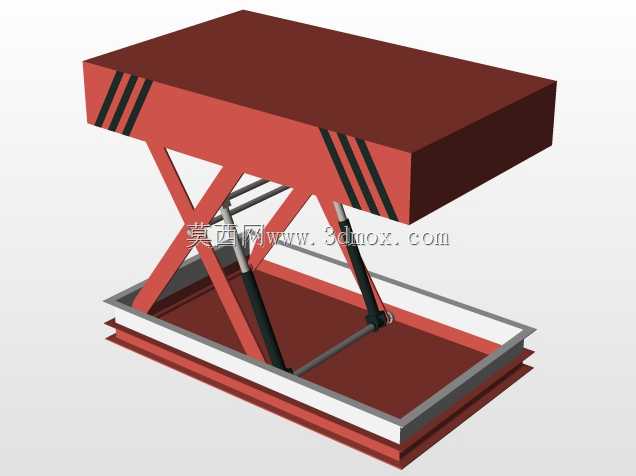

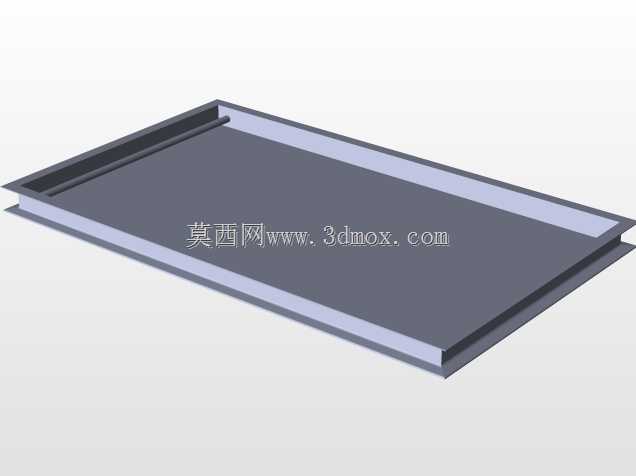

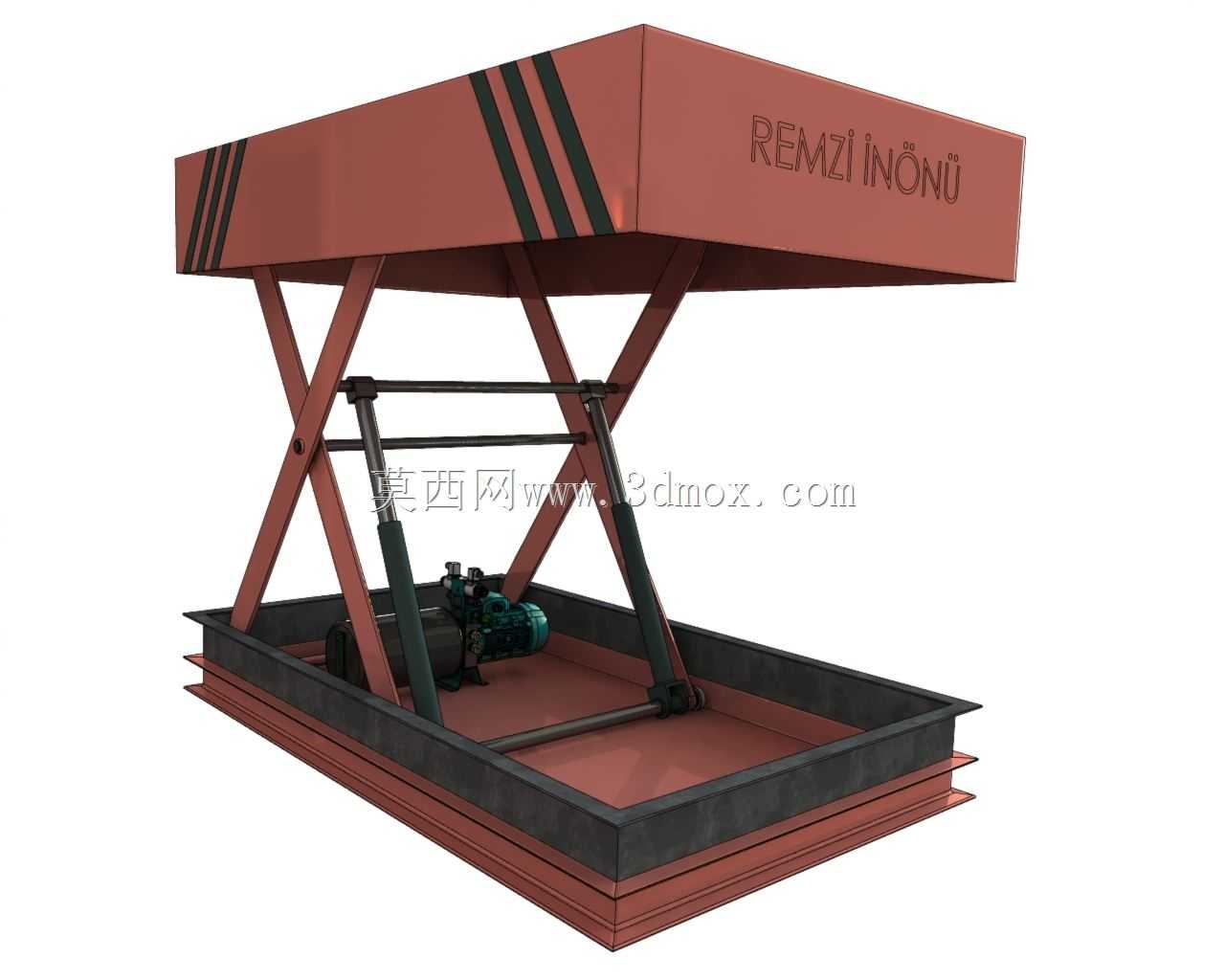

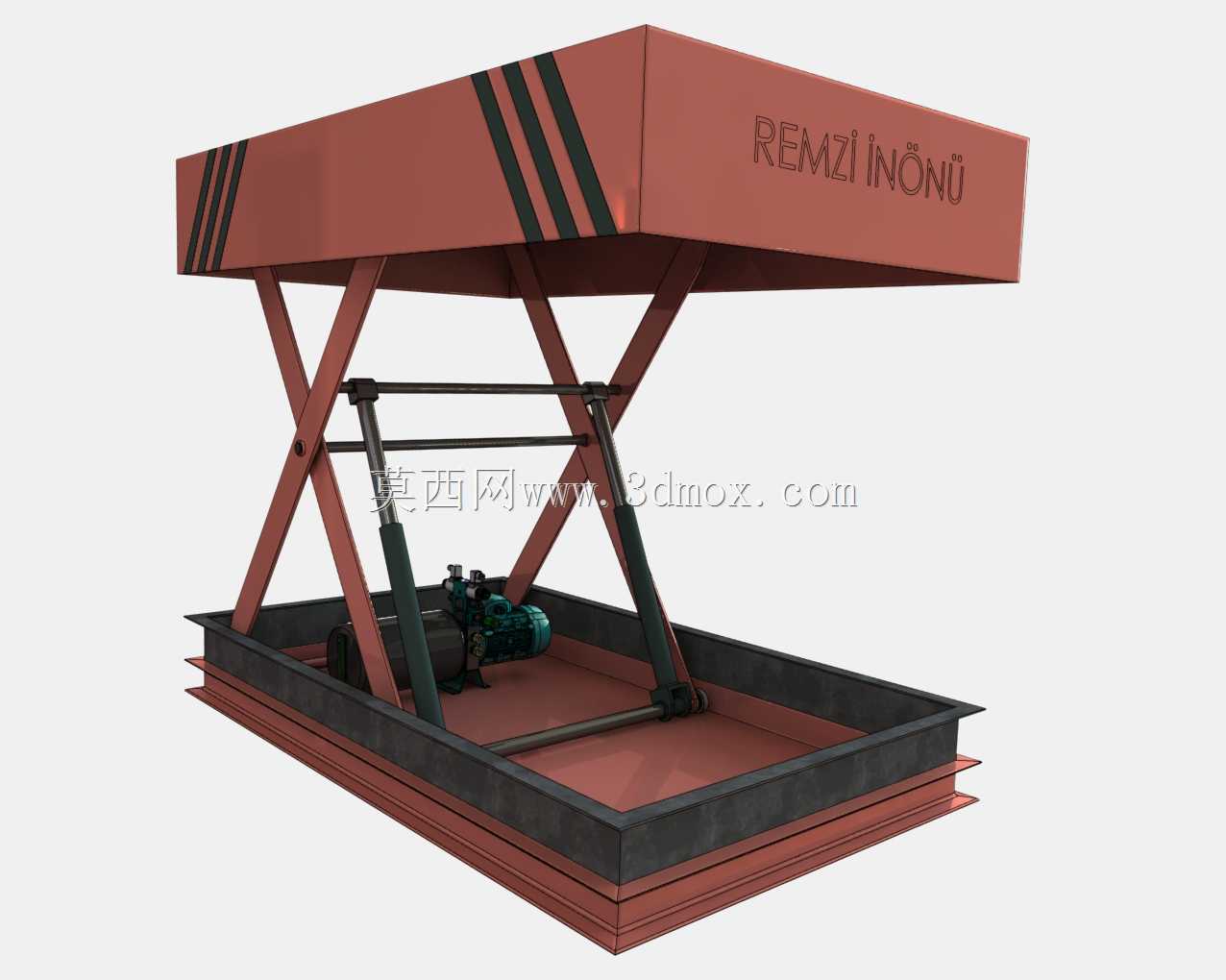

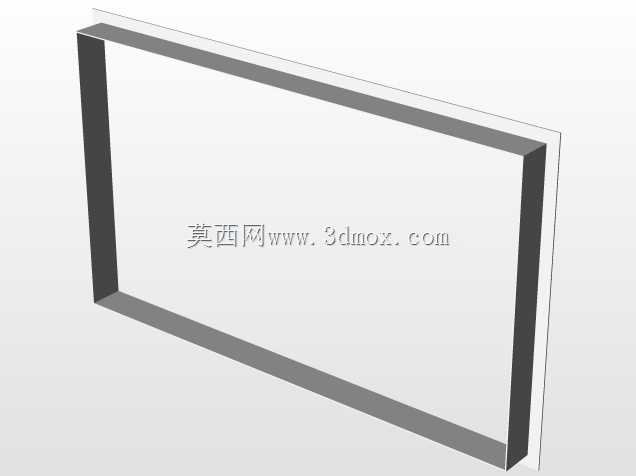

　　这款剪叉式液压升降平台的结构设计，核心围绕厂区内固定点位的重物举升、人员高空作业支撑需求展开，常见于生产车间工位间物料转运衔接、仓储库区高位货架存取、设备检修作业的临时登高支撑场景，区别于移动式升降设备，该结构采用底部预埋固定的安装形式，作业时无整体位移，承载稳定性更适配大吨位、高频次的举升工况。从结构逻辑来看，整套设备的承载框架分为底部基座、剪叉臂组、顶部作业平台三个核心部分，底部基座采用槽型钢拼焊成围框结构，预留了与地面预埋螺栓连接的安装孔位，基座内部集成了液压动力单元、液压油缸、同步传动杆，其中同步传动杆贯穿两组对称布置的剪叉臂铰接点，避免升降过程中两侧剪叉臂出现行程差导致台面偏载，液压油缸采用斜向布置方式，

　　缸筒端铰接在基座内侧加强筋位置，活塞杆端铰接在剪叉臂中段受力点，相比竖直布置油缸的结构，能在相同油缸行程下获得更大的升降高度比，同时降低油缸初始承载的压力峰值。剪叉臂组采用矩形型钢焊接成型，每侧剪叉由两根臂杆中间铰接形成X型支撑结构，臂杆两端分别通过铰接滑块与基座、顶部平台的滑槽配合，升降过程中滑块沿滑槽线性滑动，将油缸的推力转化为平台的垂直升降动作，铰接位置均采用自润滑轴承配合销轴连接，减少长期往复运动的磨损量，降低后期维护频次。顶部作业平台采用花纹钢板铺设台面，边缘设置围边结构防止物料滑落，台面侧边预留了防护栏杆安装接口，可根据作业需求加装可拆卸式防护栏，适配人员登高作业的安全规范要求。设计过程中重点校核了剪叉臂在最大举升高度、

　　额定满载工况下的抗弯强度，以及铰接销轴的剪切应力，同时考虑了液压系统的保压回路设计，避免管路失压时平台出现非正常下坠，基座底部的接油盘结构可收集液压管路渗漏的油液，保持作业区域整洁。安装边界方面，该设备需要根据额定承载吨位匹配对应的地面混凝土强度，基坑安装时需预留动力单元的检修空间，台面尺寸可根据实际作业场景的需求调整，在不改变剪叉臂铰接点位置、油缸参数的前提下，可通过调整臂杆长度适配不同的升降行程需求，整体结构的模块化设计也方便后期易损件的更换维护。
