木质弹射投石玩具结构三维设计

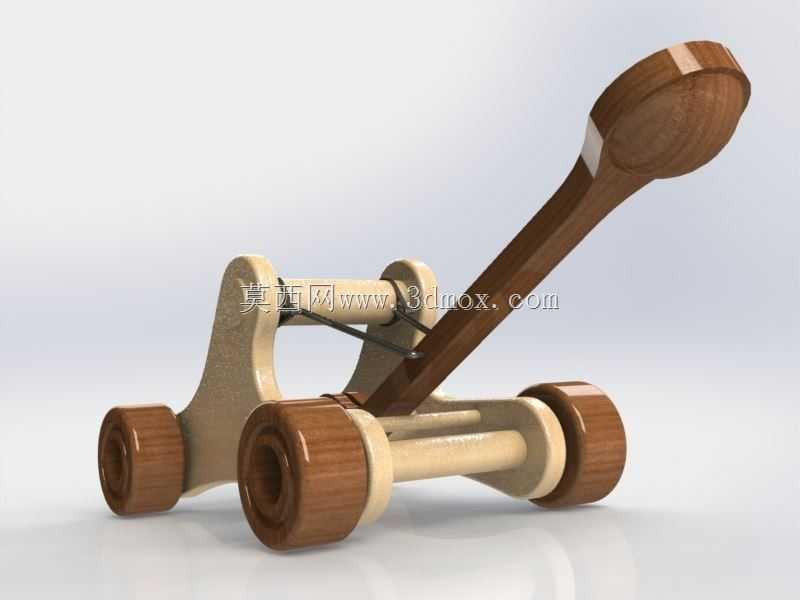

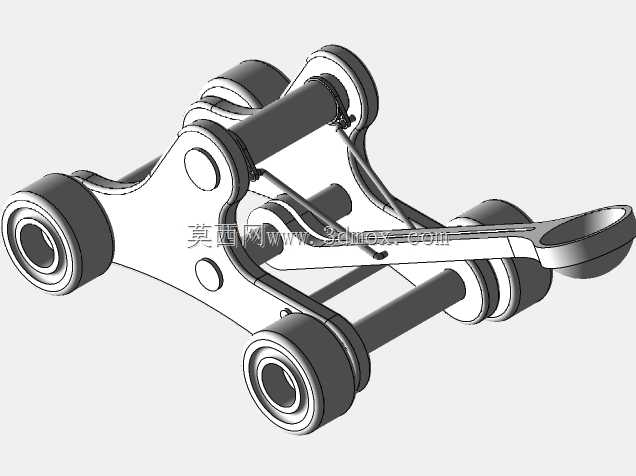

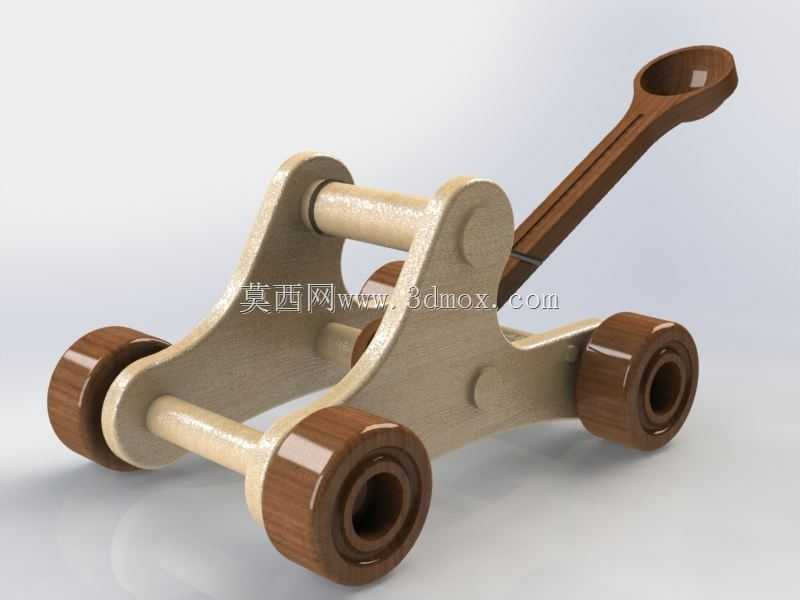

　　这款木质弹射装置的设计核心围绕杠杆式弹射原理展开，整体采用实木拼接结构，无需金属紧固件即可完成组装，适配科普教学、木质玩具开发、手工创客制作等多个场景。从结构布局来看，装置底部设置两组同轴滚轮作为支撑移动部件，滚轮与主体支架采用轴孔间隙配合，既保证滚轮可顺畅转动，也控制了整体装配公差，避免转动卡滞；支架部分采用对称式立板结构，作为弹射臂的旋转支撑基座，立板上预留的销轴孔与弹射臂的转轴段配合，弹射臂可绕销轴完成0到75度的俯仰摆动，摆动行程末端设置软质缓冲限位，避免弹射臂复位时撞击支架产生结构损伤。弹射动力采用扭簧储能结构，扭簧套装在弹射臂转轴外侧，一端卡接在支架立板的定位槽内，另一端抵接在弹射臂的下表面，

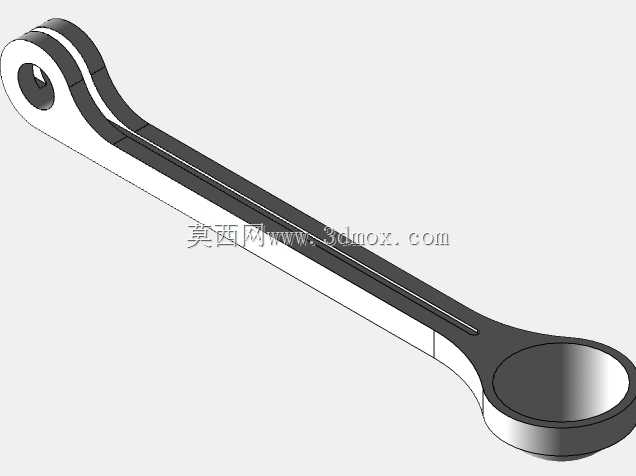

　　手动下压弹射臂末端的勺状弹托即可压缩扭簧储存弹性势能，松开后扭簧快速释放扭矩带动弹射臂绕轴转动，当弹射臂摆动到设定发射角度时，弹托内的抛射物依靠惯性沿切线方向飞出，完成弹射动作。设计过程中重点优化了弹射臂的重心位置，将弹托的容纳槽设置在弹射臂的最远端，勺状内凹曲面可适配直径20mm到35mm的球形抛射物，曲面弧度经过反复调试，保证抛射物在加速过程中不会提前滑脱，同时在发射角度位置不会出现卡滞。整体结构的外形尺寸控制在长220mm、宽120mm、高180mm的范围内，所有木质部件的边缘均做R3圆角处理，避免尖锐边角造成划伤，适配儿童玩具的安全设计要求；安装边界方面，底部滚轮的轮距设置为90mm，

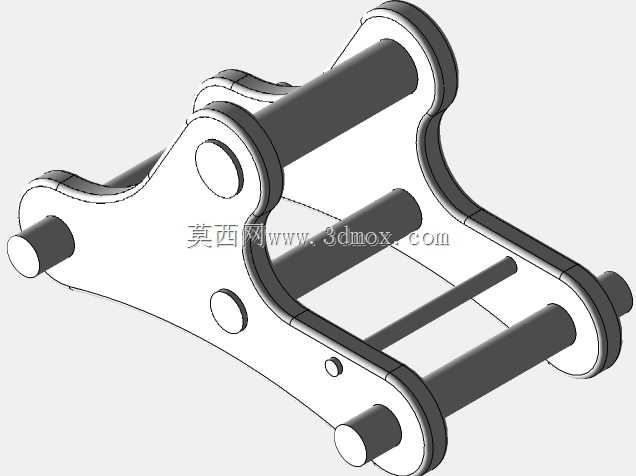

　　放置在平面上时重心投影始终落在四个滚轮的支撑轮廓内，即使弹射时产生后坐力也不会出现侧翻或倾覆。支架与底部横梁采用榫卯插接结构，组装时仅需将对应榫头涂胶后压入榫眼即可完成固定，装配难度低，适合作为木质拼装玩具的套件进行生产，也可作为机械原理教学的演示教具，直观展示杠杆原理、弹性势能转换、抛体运动等基础物理与机械知识。在结构强度校核上，所有受力部位的木质截面厚度均不小于8mm，扭簧的选型匹配木质部件的受力极限，避免反复弹射后出现支架开裂、转轴断裂等失效问题，弹射臂的摆动阻尼经过调试，既保证储能过程操作省力，也避免释放时冲击力过大损坏结构。
