DIN标准ER40弹簧夹头精密夹持构件

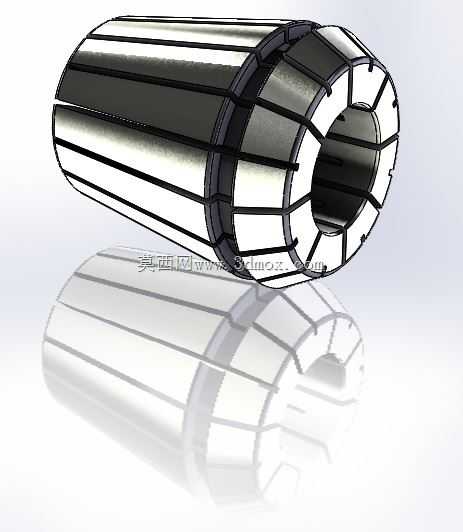

　　在数控铣削、钻削、镗削以及雕刻加工等机床作业场景里，ER系列弹簧夹头是主轴与刀具之间传递扭矩、保证加工同轴度的核心衔接构件，这款符合DIN6499标准的ER40夹头，是ER规格里夹持范围覆盖较广的型号，适配多数中大型加工中心、数控车床的动力刀座以及专用雕刻机主轴的装夹需求。从实际使用场景来看，这类夹头既可以装夹直柄铣刀、钻头、丝锥等切削刀具，也能配合专用卡簧装夹小直径棒料做二次加工的工件夹持，在批量零件加工、模具精雕、五金件钻孔攻丝等工序里都有极高的出镜率。从结构设计逻辑来看，这款夹头采用了等分轴向开槽的弹性结构，开槽从夹头小端向大端延伸，配合锥面与主轴ER刀柄的内锥面贴合，当锁紧螺母施加轴向压力时，

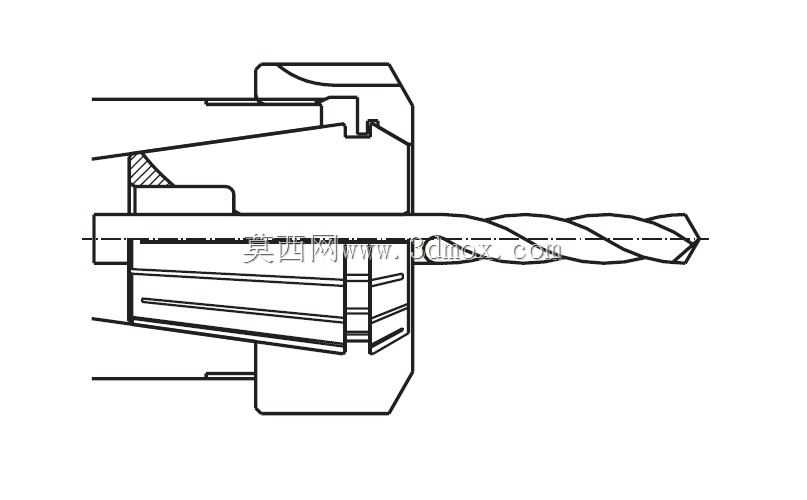

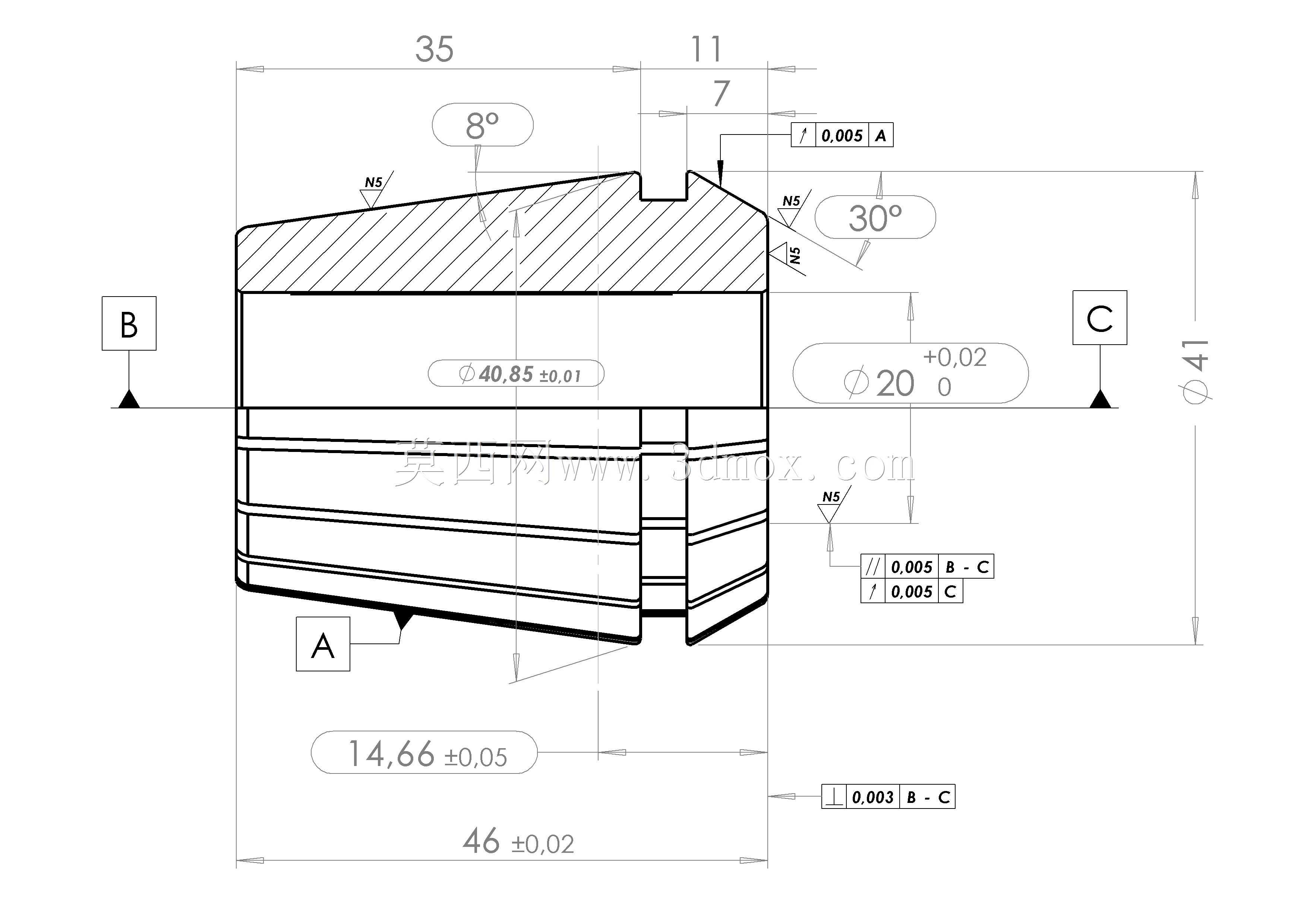

　　夹头沿锥面滑动产生均匀的径向收缩，从而抱紧被夹持的刀具或棒料，这种结构能保证夹持力均匀分布在整个夹持接触面上，相比普通三爪卡盘的三点夹持，夹持同轴度更高，高速旋转时的动平衡表现更优，能有效降低刀具跳动带来的加工面振纹、刀具崩损等问题。设计时需要严格匹配DIN6499标准里的锥度参数，ER40夹头的外锥面采用8度的单边锥角，这个角度既保证了锁紧时的径向夹紧力放大效果，也能避免锥面自锁导致拆卸困难；夹头的大端外径、总长度、内孔夹持范围都有明确的尺寸边界，安装时需要保证夹头完全嵌入刀柄内锥，锁紧螺母的扭矩要符合对应规格的要求，扭矩过大会导致夹头弹性失效、开槽根部产生应力断裂，扭矩过小则会出现夹持打滑、刀具飞出的安全隐患。

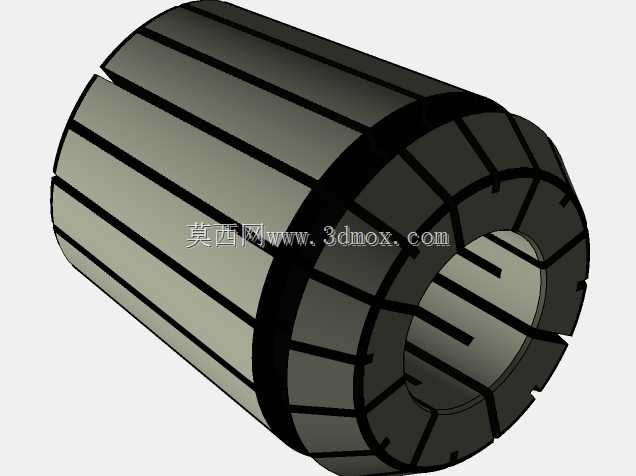

　　夹头的开槽数量和分布经过优化，ER40型号通常采用16槽的等分设计，其中半槽与通槽间隔分布，既保证了足够的弹性变形量，也兼顾了夹头本体的结构刚性，在夹持最大直径刀具时，夹头的收缩变形量处于材料弹性极限范围内，反复锁紧松开也不会产生永久变形；夹持小直径刀具时，开槽的闭合间隙均匀，不会出现偏摆导致的同轴度超差。实际选型时，需要根据被夹持刀具的柄部直径选择对应内孔规格的夹头，严禁用大规格夹头夹持小直径刀具，否则会导致夹头开槽过度闭合、弹性失效，同时要保证夹头内孔、刀柄锥面的清洁，避免切屑、油污进入贴合面导致锥面划伤、夹持精度下降。这类夹头通常采用弹簧钢制造，经过淬火回火处理后具备足够的硬度和弹性，工作表面做精磨处理，锥面和内孔的粗糙度、圆度、同轴度都有严格的公差要求，才能保证高速加工时的稳定性和夹持精度。
