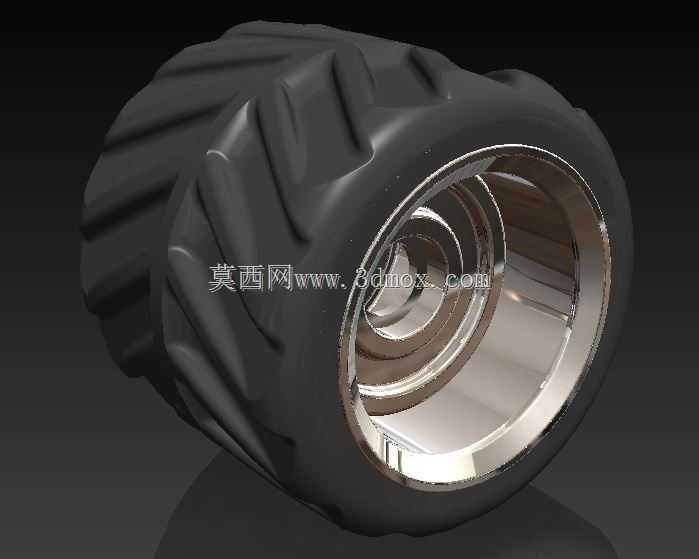

三轮车越野深花纹轮胎带轮毂总成结构

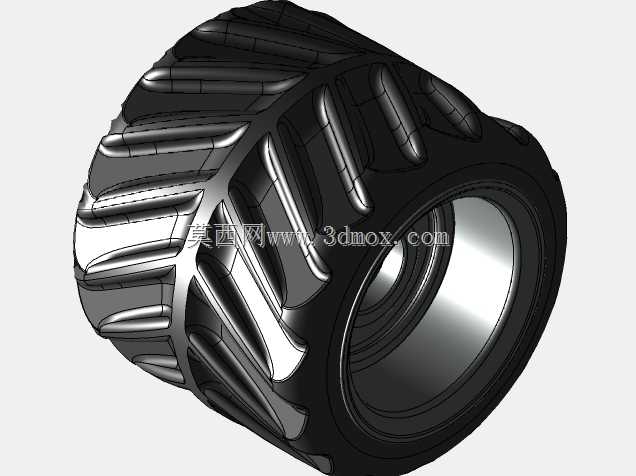

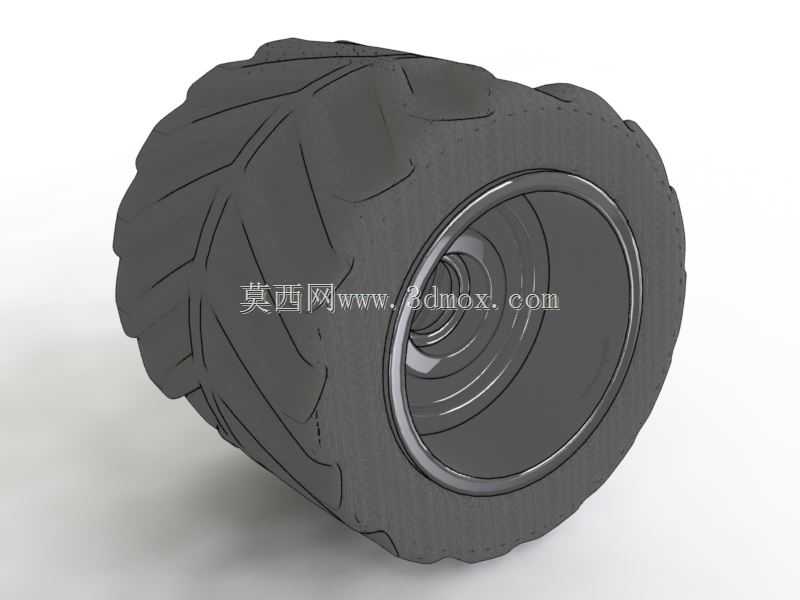

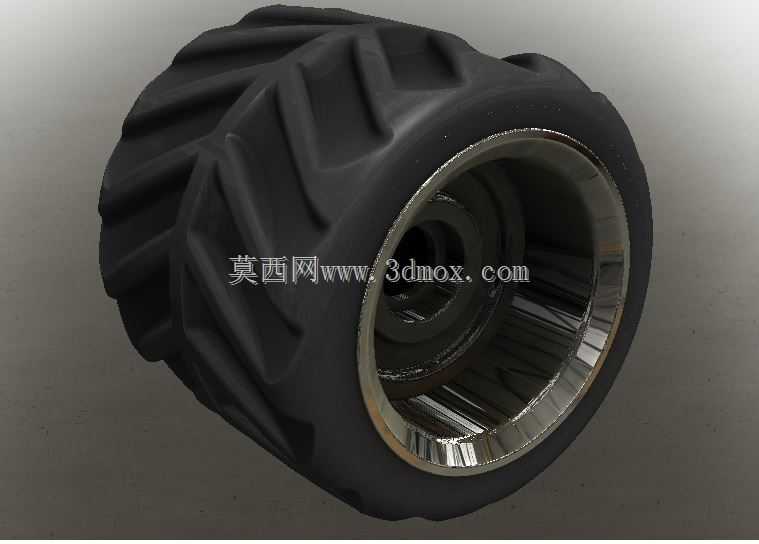

　　该行走轮总成主要适配非道路场景使用的三轮运输车辆，在乡村非铺装路面、工地临时便道、农田作业转运等场景下，能够为车辆提供足够的抓附力，避免泥泞、松软路面出现打滑陷车问题。从结构设计来看，轮胎部分采用大角度倾斜的深块状花纹布局，花纹块凸起高度较高，相邻花纹块之间留有较宽的排泥槽，当车轮在泥泞路面滚动时，嵌入沟槽的泥土可以随着轮胎形变快速排出，持续保持花纹与地面的有效接触面积，不会因为沟槽被泥土填满而失去抓地力。轮胎胎体采用加厚橡胶层设计，胎侧位置做了圆弧过渡加厚处理，能够抵御碎石、树枝等尖锐物体的穿刺，同时在重载状态下可以缓冲路面传递的颠簸冲击，降低轮辋受到的瞬时载荷。配套的金属轮辋采用多台阶嵌套式结构，

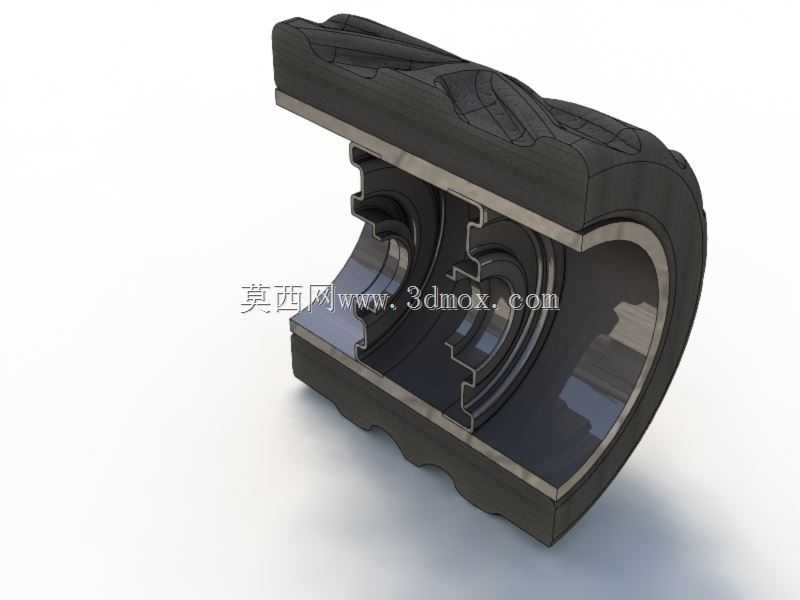

　　从外侧到内侧依次设置轮胎安装止口、轮辐定位面、轴承安装座，各台阶之间的同轴度公差控制在合理区间，保证车轮高速转动时不会出现偏摆抖动问题。轮辋表面做了抛光镀铬处理，既可以提升金属部件的防锈耐腐蚀能力，也能降低日常使用中泥污附着的强度，便于后期清洁维护。在安装边界方面，轮辋中心的轴承安装孔尺寸适配常规三轮车的前轮轴径，轮辐上的固定螺栓孔位分布圆直径与现有三轮车前叉、后桥的安装法兰完全匹配，不需要额外改装即可直接替换原有车轮。设计过程中重点考虑了重载工况下的结构强度，轮辋的壁厚经过受力仿真校核，在额定载荷下不会出现塑性变形，轮胎与轮辋的配合过盈量经过反复验证，即使在低胎压状态下行驶，也不会出现轮胎与轮辋相对滑转、脱胎的问题。花纹块的排布角度经过优化，滚动过程中可以连续打破与地面的接触共振，降低行驶过程中的胎噪，同时块状花纹的边角做了小圆弧过渡，避免应力集中导致花纹块在频繁冲击下出现掉块、开裂的问题，延长轮胎的实际使用寿命。
