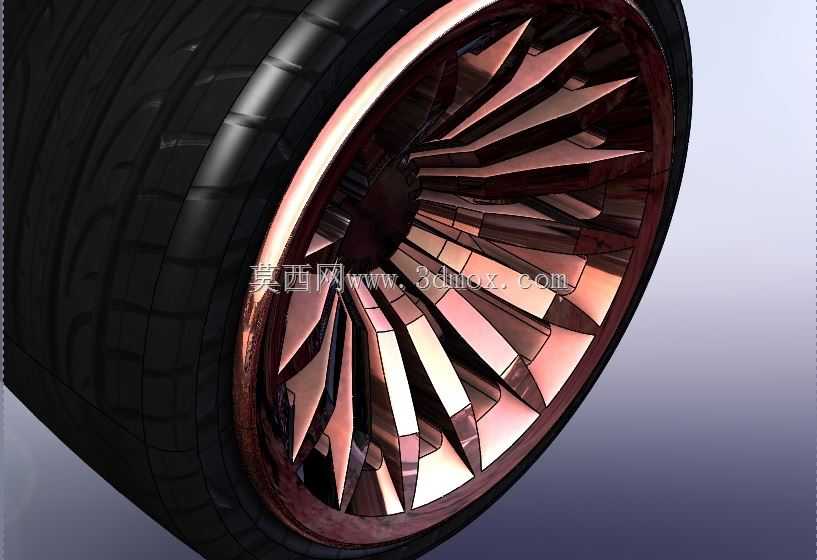

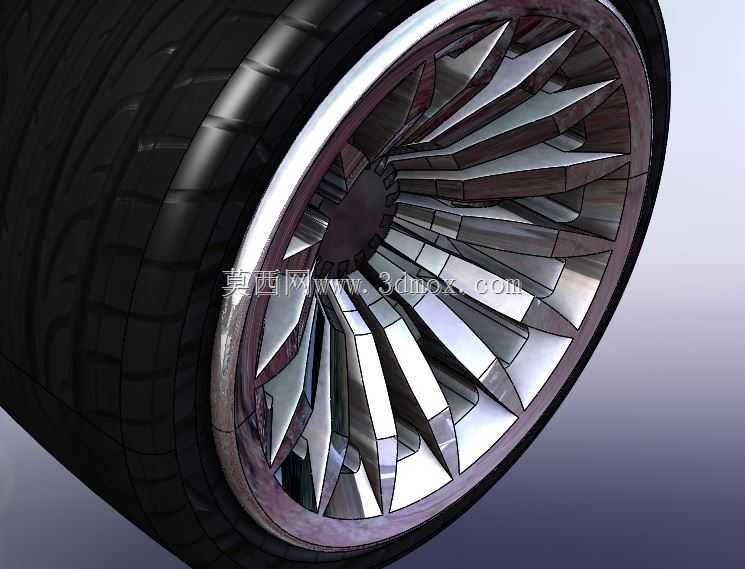

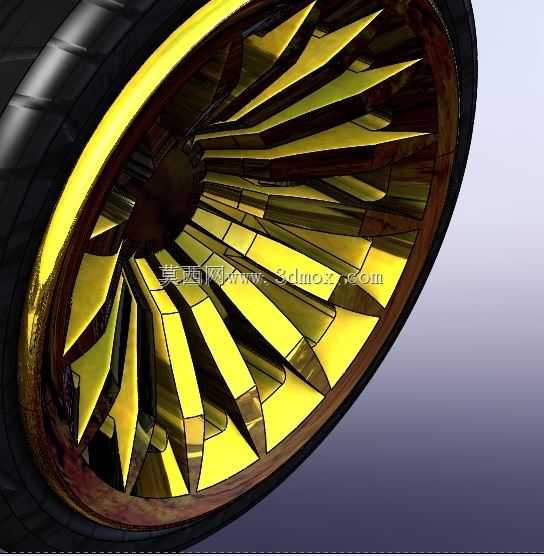

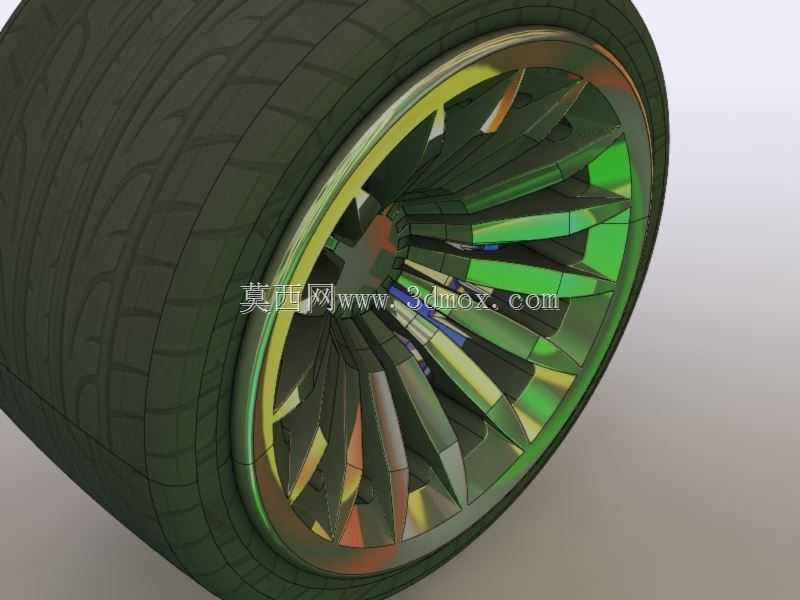

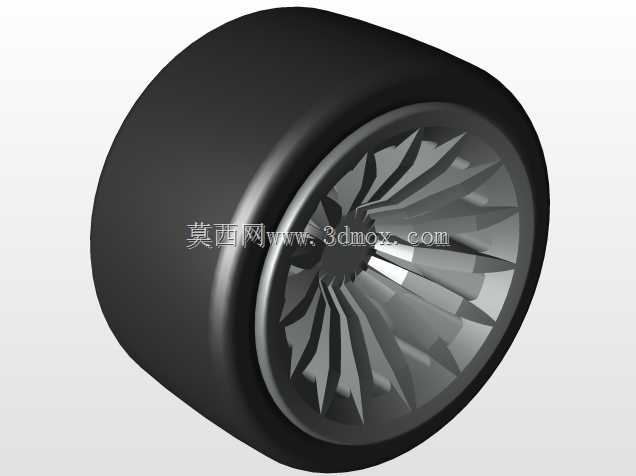

这款轮毂采用放射状涡轮式辐条布局,在乘用车改装与量产配套场景中,这类结构首先要平衡轮辋的径向承载能力与高速旋转下的空气动力学表现。从安装边界来看,设计阶段首先锁定了轮辋的胎圈座直径、偏距以及中心孔定位尺寸,匹配对应车型的转向节安装面,确保螺栓孔分布圆与轮毂轴承单元的配合公差控制在合理区间,避免装车后出现动平衡超差、制动干涉等问题。辐条的造型并非单纯追求视觉效果,每一片辐条的截面都做了渐变处理,靠近轮心位置的厚度更大,用来传递车轮承受的纵向、侧向冲击载荷,靠近轮辋边缘的位置逐步收窄,一方面降低整体转动惯量,减少起步与制动时的动力损耗,另一方面可以在车辆行驶时引导气流穿过辐条间隙,带走制动盘与制动片摩擦产生的热量,
避免长距离制动出现热衰减。轮辋的边沿做了加厚的轮缘设计,在轮胎拆装时可以承受扒胎设备的挤压应力,日常行驶中遇到路肩剐蹭时,也能先于胎侧承受冲击,降低轮胎鼓包的风险。设计过程中需要反复校核辐条与制动卡钳的安全间隙,尤其是搭配大尺寸制动套件的场景,要预留足够的空间避免转向时辐条与卡钳发生剐蹭,同时还要考虑平衡块的安装位置,确保动平衡配重块粘贴后不会突出轮辋外沿,也不会干扰辐条的气流导向效果。轮心的安装座做了沉台处理,装车后轮毂盖可以完全嵌入沉台内,既保证外观的整体性,也能避免行驶中轮毂盖被气流冲脱。这类轮毂的辐条之间的间隙经过反复调整,既不会因为间隙过小导致制动散热不足,也不会因为间隙过大让路面碎石直接击打制动部件,
同时辐条的棱角位置都做了圆角过渡,避免应力集中在交变载荷下出现辐条开裂的问题。在实际装车验证阶段,需要依次完成径向疲劳试验、冲击试验以及弯曲疲劳试验,模拟车辆过坑洼路面、紧急变向、长期高速行驶的载荷工况,确保结构强度满足使用要求,同时轮辋的气门嘴孔位置做了加厚补强,避免充气时气门嘴底座受力出现漏气问题。
