钣金结构起重抓纸夹持作业装置

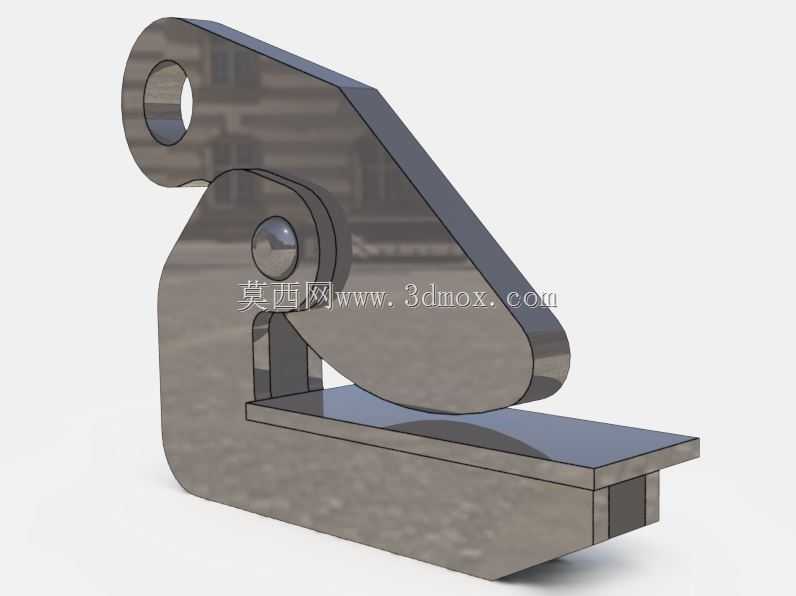

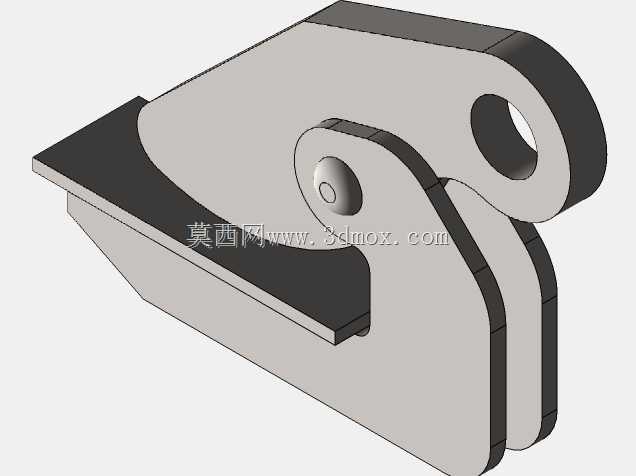

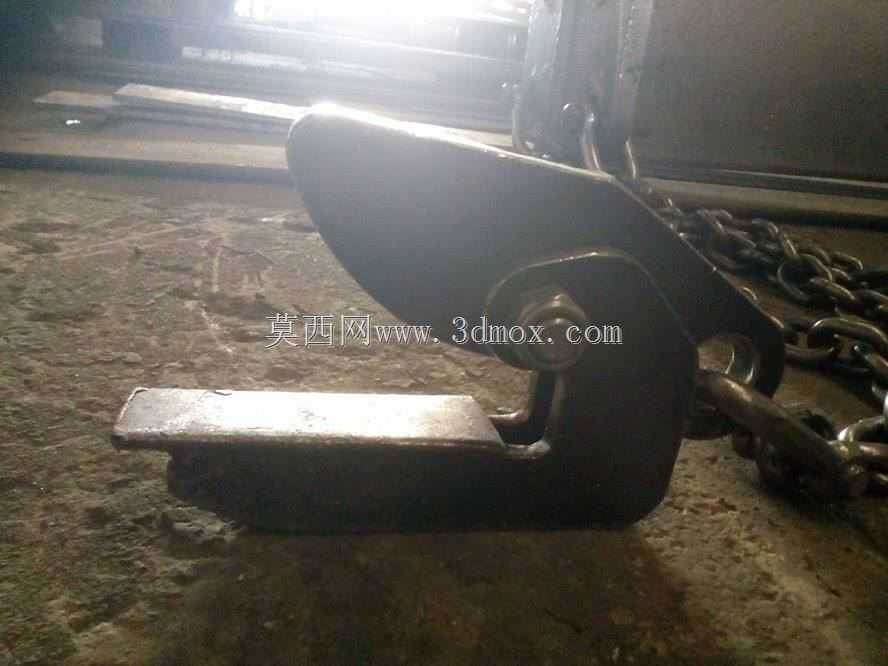

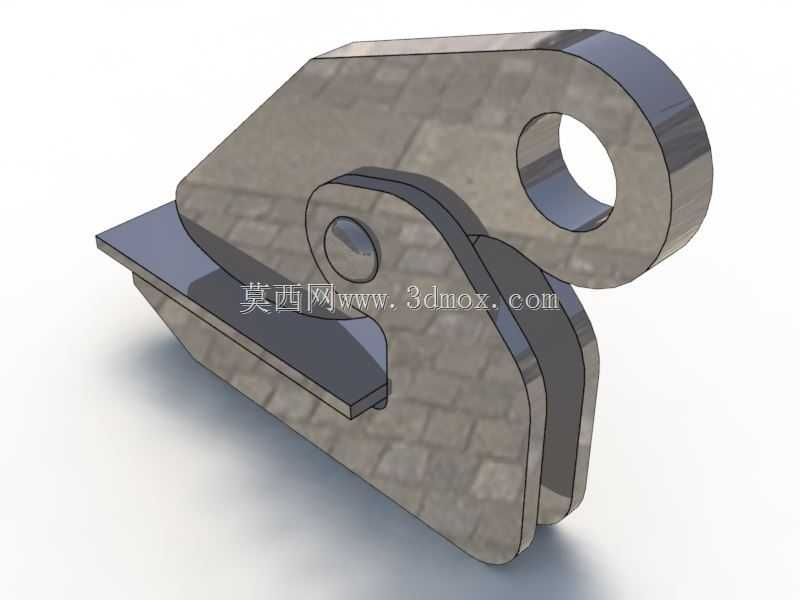

　　该抓纸夹持装置属于起重作业场景下的专用取料执行构件，主要适配车间内成叠纸张、薄纸板类轻质片状物料的吊运转移工序，在印刷加工、纸品仓储、包装物料周转环节中，可替代人工抱取搬运的作业模式，降低大尺寸纸堆转运过程中的折损、散落风险，同时减少作业人员的肢体劳损概率。从结构设计逻辑来看，整体采用钣金折弯拼焊的成型思路，没有冗余的铸造壳体结构，所有承力板件均通过折弯形成加强筋结构，在控制整体自重的前提下保证夹持状态下的结构刚性，避免长期受载出现板件形变导致的夹持力衰减。装置的铰接点位采用销轴连接结构，上铰接孔直接适配起重设备的吊钩挂接需求，无需额外配置过渡连接吊具，挂接后可随吊钩的起升动作自动触发夹持锁止：当吊钩向上提升时，

　　上摆臂绕中部销轴转动，下摆的夹持面与底部承托平台形成闭合夹角，依靠物料自身重力产生的分力实现自锁夹持，起升高度越高夹持锁止力越大，不会出现吊运过程中物料滑脱的问题。底部承托平台为平直钣金结构，边缘做了钝角倒钝处理，伸入纸堆底部时不会刮伤最下层纸张的边缘，夹持接触面做了平面度处理，接触压强均匀分布在纸堆侧面，不会在纸张表面留下压痕。从安装边界来看，装置整体轮廓紧凑，挂接后垂直方向的占用高度适配常规车间起重设备的起升行程余量，水平方向的开合角度可覆盖常规成叠纸品的堆垛厚度范围，铰接转动部位预留了足够的间隙，不会在开合过程中出现板件干涉卡滞的问题。日常使用中无需额外配置动力源，完全依靠机械结构实现夹持与释放动作，

　　维护时仅需定期检查铰接销轴的磨损量、板件焊接位置的开裂情况即可，适配多频次重复吊运的作业节奏，针对不同厚度的纸堆作业时，无需调整结构参数，依靠铰接结构的自适应转动即可匹配不同的夹持厚度，作业时将装置移动至纸堆上方，下放至底部平台完全伸入纸堆下方后再起升吊钩即可自动完成夹持，落料时将纸堆放置到目标平面后继续下放吊钩，上摆臂随重力作用张开即可释放物料，整套动作流程无需人工辅助锁止操作，可有效提升纸品周转环节的作业效率。
