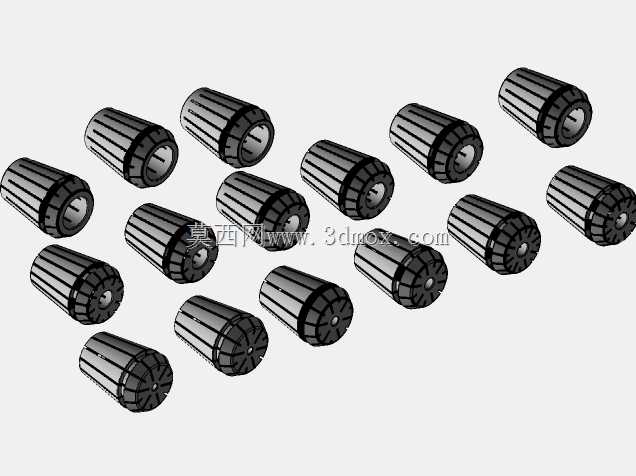

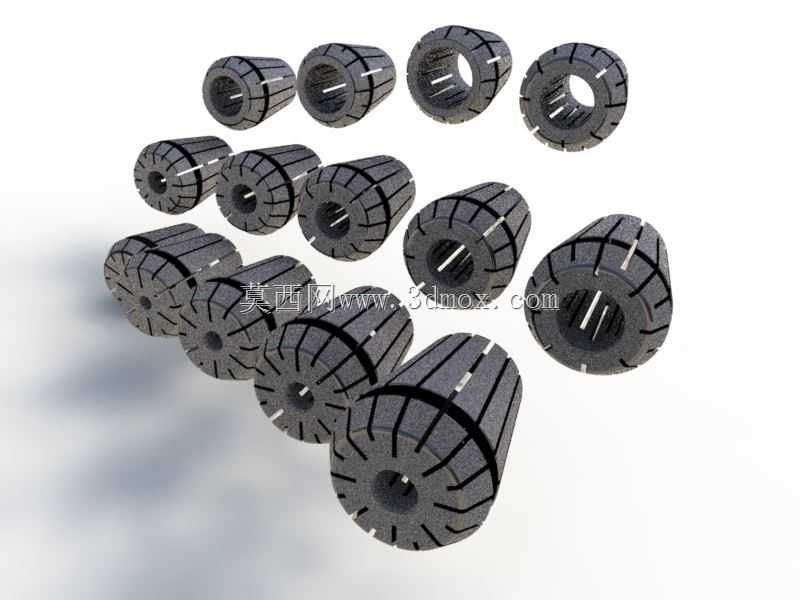

ER25系列弹簧夹头多规格夹持组件

　　ER25系列夹头是数控加工、精密钻铣场景中应用极广的刀具夹持元件，整套模型覆盖了该规格下全系列夹持孔径的筒夹结构，可适配不同直径的直柄刀具、工件棒料的装夹需求。从实际加工场景来看，这类夹头常配套ER刀柄使用，安装在加工中心主轴、数控车床刀塔、专用钻削设备的输出端，承担刀具与主轴之间的扭矩传递、径向定位功能，装夹后的跳动精度直接影响加工面的光洁度与尺寸公差，因此结构设计上的细节直接决定了使用性能。整套夹头采用轴向开槽的弹性结构设计，锥面与ER螺母的内锥面配合，当螺母轴向锁紧时，锥面的径向分力会迫使夹头的开槽部位均匀收缩，从而抱紧中间穿过的刀具或棒料，这种均匀收缩的结构能保证夹持力沿圆周方向均匀分布，避免刀具装夹偏斜，同时分散夹持应力，

　　减少夹头自身的疲劳损耗。设计时开槽的数量、槽的延伸长度、端部的应力释放孔都经过匹配计算，不同夹持孔径的夹头，开槽深度会根据最小壁厚做对应调整，保证在额定锁紧力下既能产生足够的夹持变形量，又不会因为应力集中导致夹头开裂。从安装边界来看，ER25夹头的外锥度统一采用标准8度锥面，配套的ER25螺母锁紧后，夹头的轴向伸出长度、最大外径都符合通用刀柄的安装尺寸，不需要额外修改刀柄的安装腔结构即可直接替换使用。夹头的内孔根据不同规格做了精度分级，常规加工场景下选用的精度等级可保证装夹后刀具的径向跳动在0.01mm以内，满足普通铣削、钻削的加工要求，高精度场景下的夹头内孔会做精磨处理，进一步降低跳动值。这类夹头除了用于刀具装夹，

　　在小型工件的二次加工工位也常作为工件夹具使用，比如小直径轴类零件的车削、磨削工序，可将棒料穿过夹头内孔，锁紧后直接带动工件旋转，省去了专用卡盘的安装空间，适合紧凑型设备的工位布局。建模过程中还原了夹头表面的开槽细节、端部的倒角结构，以及不同孔径夹头的内孔尺寸差异，每个规格的夹头都可单独拆分用于装配仿真，也可直接用于设备的装配干涉检查，验证刀柄、螺母、夹头、刀具之间的配合间隙，避免实际装配时出现螺母锁死、刀具装夹不到位的问题。从结构强度角度考虑，夹头的壁厚从锥面大端到小端做了均匀过渡，避免截面突变带来的应力集中，开槽末端的小圆孔是典型的应力释放结构，能有效避免夹头在反复收缩、扩张的过程中从槽根位置开裂，延长夹头的使用寿命。在实际选型过程中，需要根据被夹持刀具的柄径选择对应内孔规格的夹头，避免用大孔夹头装夹小直径刀具，否则会导致夹头收缩不均，夹持力不足，加工过程中容易出现刀具打滑、飞出的安全隐患。
