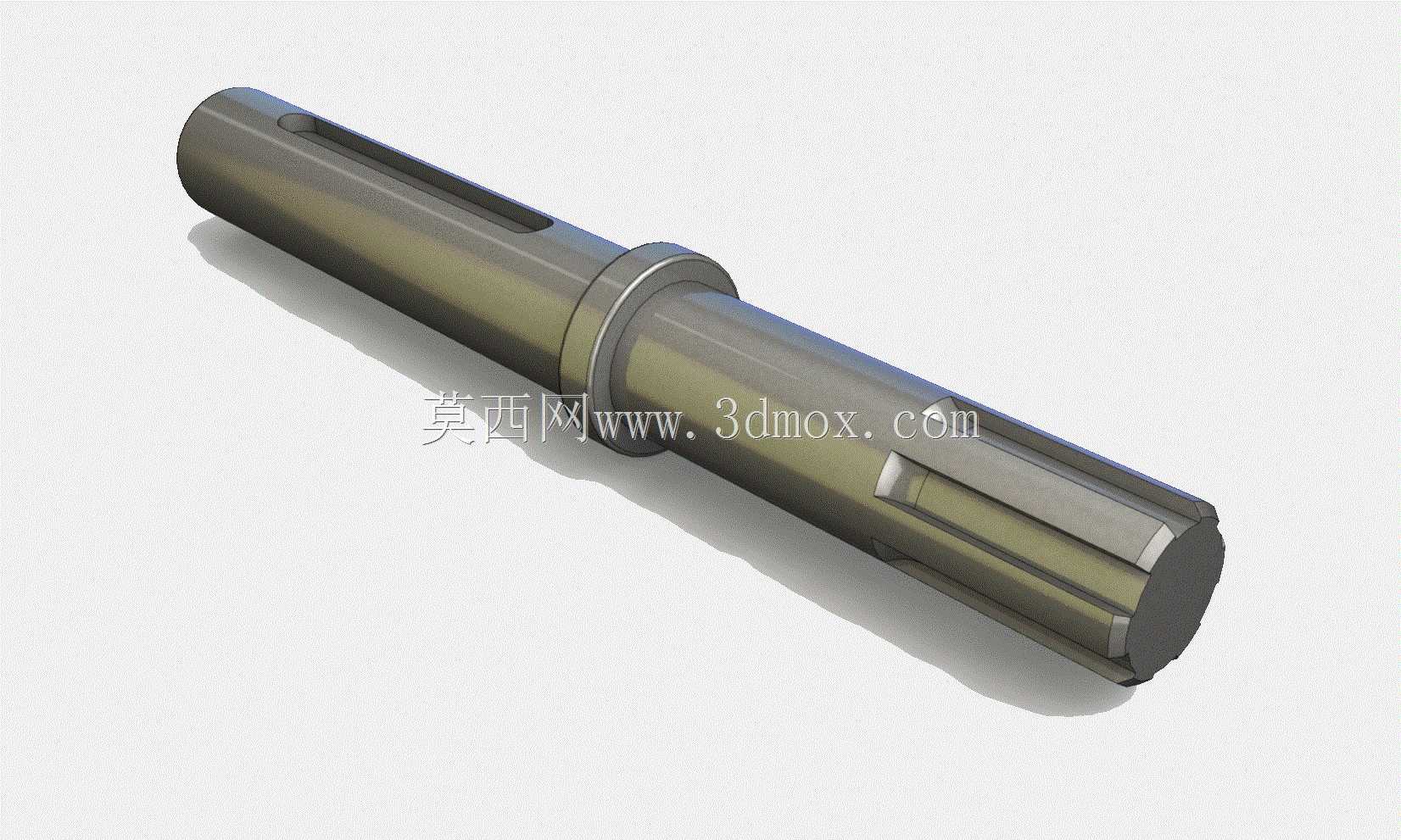

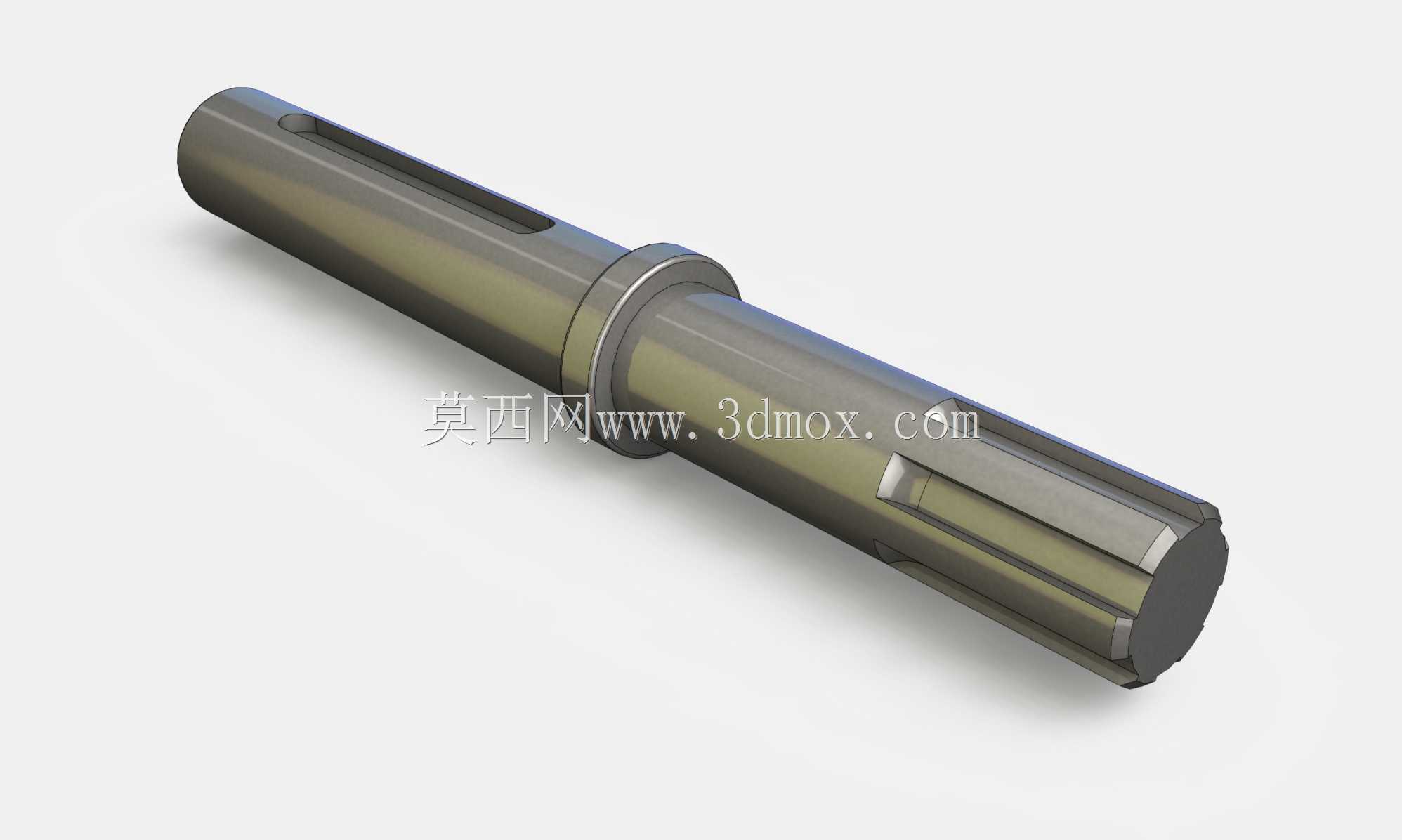

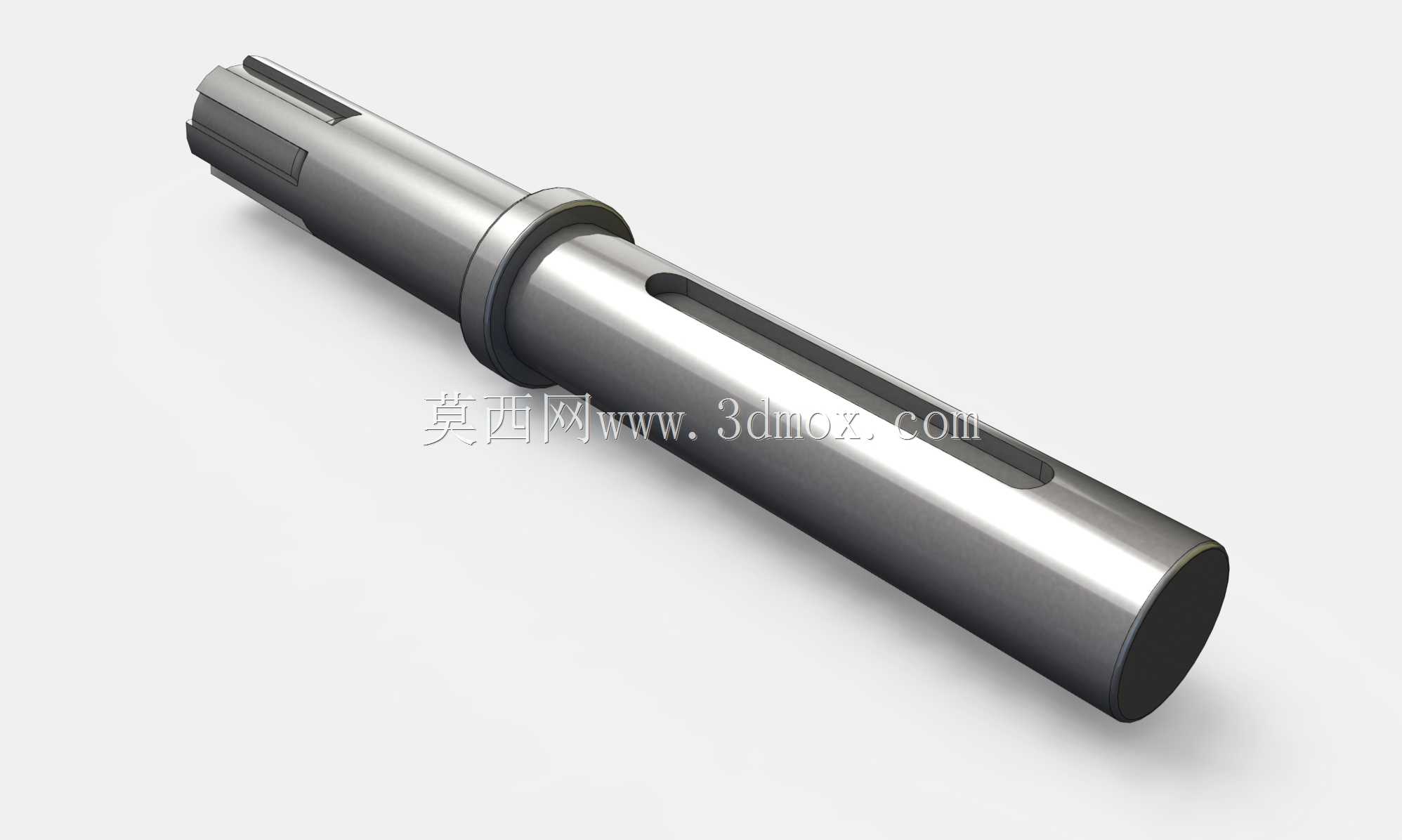

该轴件为起重机端梁走行机构的核心传动连接件,主要应用在桥式、门式起重机的端梁总成内,承担行走轮组与减速输出端的扭矩传递作用,直接决定大车走行动作的平稳性与负载承载能力。从结构设计来看,轴身采用阶梯变径设计,不同轴段分别对应轴承安装位、传动配合位、轮组固定位,各轴段间设置退刀槽与轴肩定位结构,保证装配时各配合零件的轴向定位精度,避免运行过程中出现零件窜动问题。轴身一侧加工有平键键槽,用于和减速机构输出端的传动件配合传递扭矩,另一端采用矩形花键结构,和走行轮的花键毂配合,相比普通平键连接,花键结构的齿面接触面积更大,可承受更大的冲击载荷与交变扭矩,适配起重机频繁启停、正反转切换的工况特性。设计过程中充分考虑端梁内部的安装边界,
轴的总长与各轴段直径严格匹配端梁腹板的安装孔距、轴承座的内孔尺寸以及走行轮的配合公差,装配时无需额外修配即可完成定位安装,轴端预留的卡簧槽可配合轴用弹性挡圈实现轴向限位,防止运行过程中轴体出现轴向窜动脱出的风险。轴身的过渡圆角均做了圆弧处理,避免应力集中,在长期承受交变载荷的工况下可降低轴件断裂的风险,表面加工精度满足配合面的粗糙度要求,轴承配合位的公差选择基孔制过渡配合,既保证轴承内圈与轴的同步转动,又方便后期维护时的拆卸更换。花键段的齿形公差严格控制,保证和花键毂的配合间隙处于合理范围,既不会因间隙过大造成传动冲击异响,也不会因间隙过小导致装配卡滞、运行发热。该轴件的载荷特性以扭转剪切应力为主,同时承受走行轮传递的径向载荷,设计时已校核不同工况下的挠度与扭转角,保证大车走行过程中不会因轴体变形出现轮组卡轨、运行偏斜的问题,适配中小吨位起重机端梁的走行传动需求,可直接用于对应规格端梁的配套生产或备件替换。
