车床方刀架锁紧操作手柄组件结构

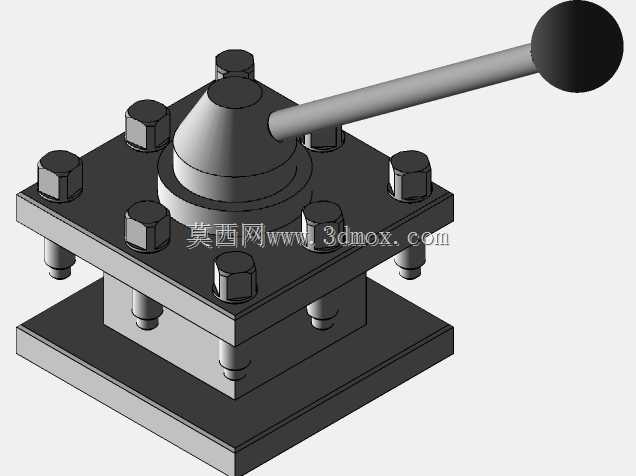

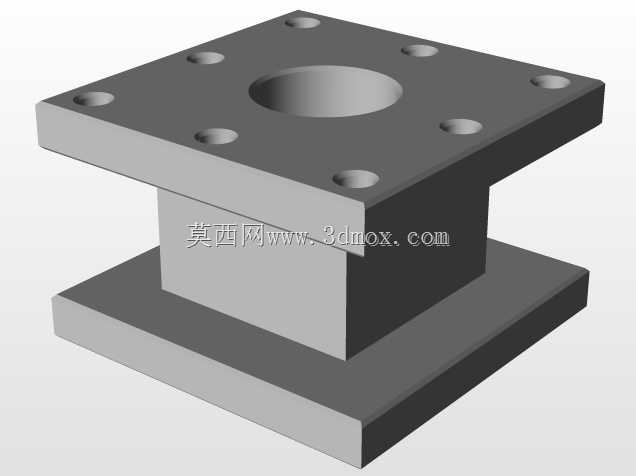

　　这套组件是普通卧式车床方刀架的核心操作部件，日常金属切削加工场景中，操作工扳动顶端带防滑胶木球的操作杆，就能完成方刀架的松开、转位、锁紧全套动作，是车床换刀工序里直接和操作人员交互的功能结构。从结构设计逻辑来看，整个组件以中部锥面定位座为核心承力基准，下方的方形安装基板通过四颗均布的内六角圆柱头螺钉与刀架转位底座连接，基板下方伸出的四根定位销对应插入刀架本体的定位孔内，保证每次转位后刀架的重复定位精度，避免切削过程中刀架出现偏移打刀的问题。操作杆与锥面锁紧机构采用偏心结构联动，当手柄扳动到锁紧工位时，偏心结构带动内部拉紧机构向下施力，将上方的方刀架本体牢牢压在底座定位面上，足够提供车削加工时承受径向、轴向切削力的锁紧力，

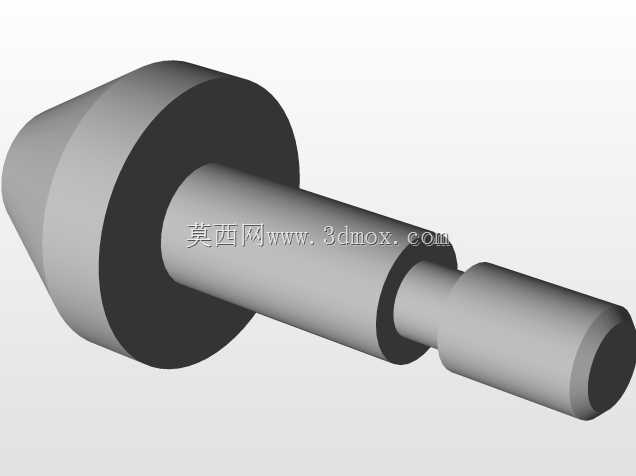

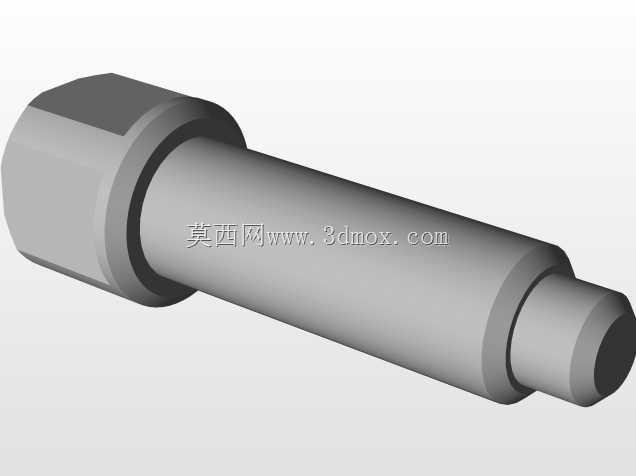

　　不会因为吃刀量较大出现刀架松动让刀的情况。从安装边界来看，整个组件安装后，操作杆在水平状态下的回转半径覆盖方刀架上方操作空间，扳动行程内不会与车床中拖板、小拖板的其他部件产生干涉，顶端的黑色胶木操作球采用球面设计，握持时贴合手掌轮廓，操作工戴劳保手套操作也不会出现打滑的问题，表面做了哑光防滑处理，长期沾附切削液、机油也能保持足够的握持摩擦力。锥面定位座的锥度设计参考了通用车床刀架的自锁角度，锁紧状态下即便受到切削振动也不会自行松脱，松开状态下转位阻力小，操作工单手就能完成刀架四个工位的转位切换，不需要额外借助其他工具。安装基板上的螺钉孔采用沉孔设计，内六角螺钉安装后头部完全沉入沉孔内，不会突出基板表面，

　　避免转位时刮碰刀架上安装的车刀、刀排，也不会堆积切屑难以清理。四根定位销的伸出长度经过匹配设计，插入定位孔后既能保证定位导向作用，又不会因为伸出过长导致转位时卡滞，销体与孔的配合间隙控制在合理范围，既保证转位顺畅，又能控制定位误差在车削加工允许的精度范围内。整个组件的所有外露金属部件都做了发黑防锈处理，长期在车间多油、多切削液飞溅的环境下使用也不容易出现锈蚀，日常维护只需要定期在锥面、偏心转轴位置加注少量润滑油，就能保证操作手感顺畅，不会出现扳动卡滞的问题。
