陆上油气开采作业水钻塔结构设计

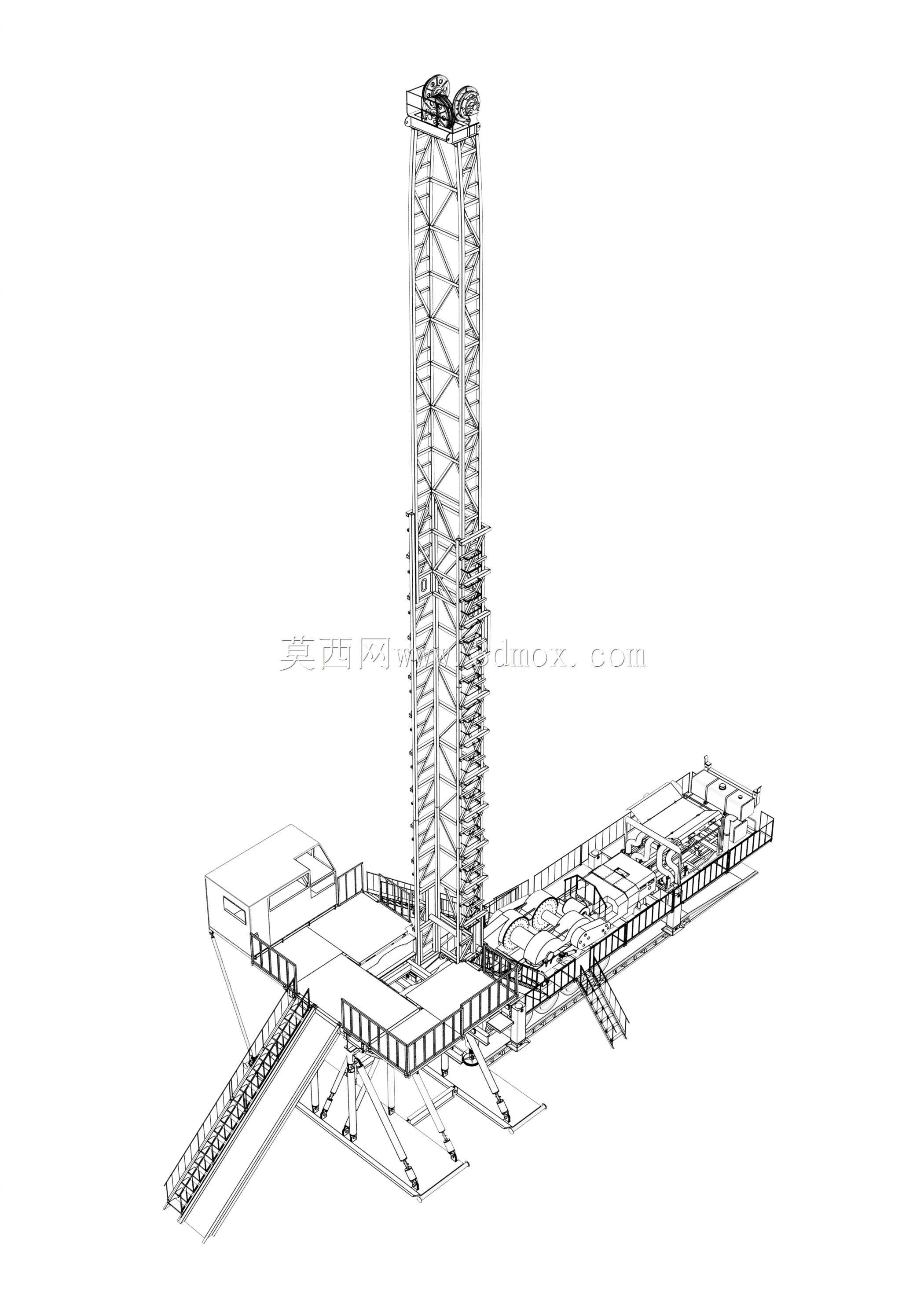

　　这套水钻塔三维结构完整还原了陆上钻井作业核心承载装备的实体形态，从结构布局上看，主体采用格构式桁架井架作为核心承载构件，这种结构形式在保障整体抗扭、抗弯承载力的同时，能最大程度降低自重，适配野外作业场地的运输与快速拼装需求。井架底部与集成式钻台底座刚性连接，底座区域预留了钻井泵组、转盘驱动、井口操作区的安装空间，两侧设置的斜向登塔梯道与平台护栏完全匹配现场作业的人员通行安全规范，底座支腿采用可调式支撑结构，可在不平整的野外井场完成水平度校准，避免井架倾斜带来的作业风险。从实际应用场景来看，这类水钻塔主要服务于陆上油气勘探、水文地质钻探、地热井施工等领域，作业过程中需要承载钻具柱的全部重量，同时为起下钻作业提供足够的垂直运行空间，

　　井架顶部设置的天车台预留了滑轮组安装位，可匹配不同吨位的游车大钩作业需求，侧面的导轨结构用于固定立管、液压管线与攀爬防坠装置，避免作业过程中管线晃动干扰钻具运行。设计过程中充分考虑了拆装转运的便利性，整个井架采用分段式桁架拼接结构，单段构件的尺寸与重量都适配常规货运车辆的运输边界，现场拼装时可通过辅助吊装设备逐段对接，无需额外定制超宽超高运输方案。钻台平面的布局充分贴合钻井作业的工艺流程，井口区域预留了足够的操作空间用于安装防喷器组，两侧的平台可放置钻杆钳、液压动力站等配套作业工具，斜向坡道可直接连通地面管汇摆放区，减少作业过程中的物料转运距离。从安装边界来看，整套设备组装完成后，井架垂直高度满足中深井段的起下钻行程需求，

　　底座的支撑跨度可分散设备整体荷载，避免井场地面出现不均匀沉降，结构连接节点全部采用高强螺栓铰接与焊接组合的形式，既保障了连接强度，也方便后期检修时的构件更换。整套结构的细节设计完全贴合现场作业的实际工况，没有冗余的装饰性结构，每一处构件的设置都对应具体的作业功能需求，可作为钻采设备选型、井架结构优化、钻井场布局规划的三维参考模型，帮助结构设计人员快速校验设备布局的合理性，提前排查安装干涉、作业空间不足等潜在问题。
