桥式起重机小车运行机构三维结构

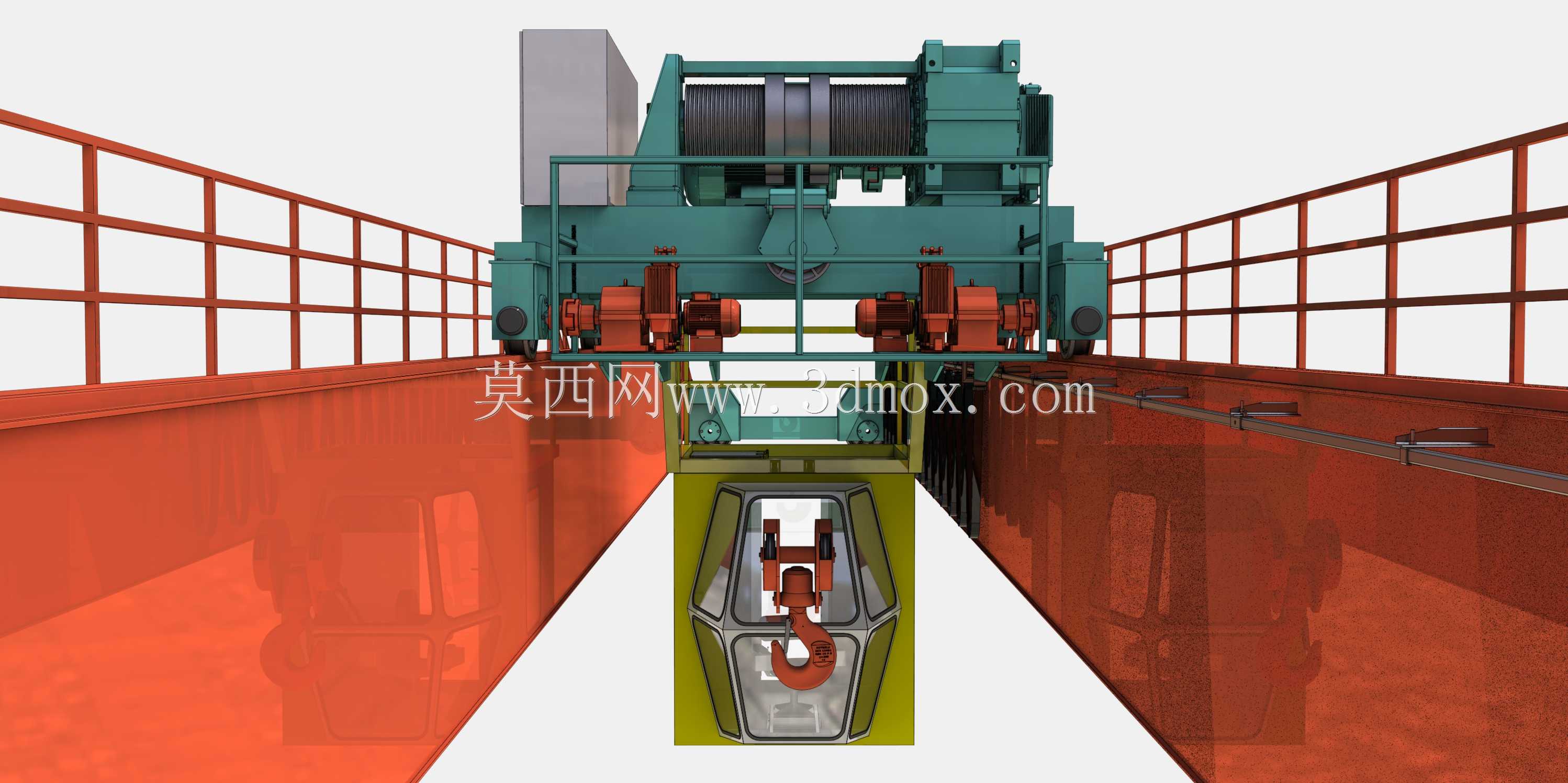

　　该结构对应厂房室内桥式起重机的核心作业单元，也就是沿主梁轨道运行的起重小车部分，常见于机械加工车间、冶金装配厂房、仓储货场的固定跨距物料转运场景，承担跨距范围内的重型工件、成件货物的垂直起升与水平移位作业，是车间内重型物料周转的核心执行部件。从结构组成来看，模型完整还原了起升机构的核心排布：上部的卷筒组件通过多层缠绕钢丝绳实现吊钩的垂直升降，卷筒侧配套的减速与制动单元直接集成在小车架上，省去额外的传动支座，压缩了小车整体的竖向安装尺寸，能适配厂房净空高度有限的安装场景。小车架下方的走轮组直接卡装在主梁的轨道上，两侧的红色走台栏杆沿主梁通长布置，既作为检修人员的通行防护结构，也预留了小车行程两端的安全缓冲安装位，避免小车运行超程脱轨。

　　设计过程中优先考虑了载荷传递路径的合理性：起升载荷通过吊钩组、动滑轮、钢丝绳传递到卷筒，再经卷筒支座直接传导至小车架主纵梁，最终通过四个走轮均匀分散到两侧主梁轨道上，避免局部应力集中导致的结构变形；吊钩组外侧设置的黄色导向护架，能限制起升过程中吊钩的横向摆幅，降低小车运行启停时重物晃动对结构的冲击，也能避免钢丝绳脱槽的故障风险。从安装边界来看，小车整体宽度适配标准桥式起重机的主梁轨距，走轮轮缘与轨道侧面预留的间隙符合通用起重设备的安装公差要求，卷筒的容绳量匹配对应额定起重量下的最大起升高度，小车架底部与主梁上表面的净空预留了缓冲器、行程开关的安装空间，两侧走台的宽度满足检修人员单人通行的安全尺寸要求，

　　栏杆高度符合高空作业防护的相关规范。模型中各部件的装配关系完全还原实际设备的安装逻辑，走轮与小车架的铰接位置、卷筒支座的螺栓连接点位、吊钩滑轮组的穿绳路径都与实际生产中的起重机结构一致，可用于起重设备的结构校核、新入行设计人员的结构认知学习，也可作为车间布局规划时的设备占位参考，辅助确认厂房内起重作业的覆盖范围与安全距离。
