巴加越野钢管车架底盘结构设计

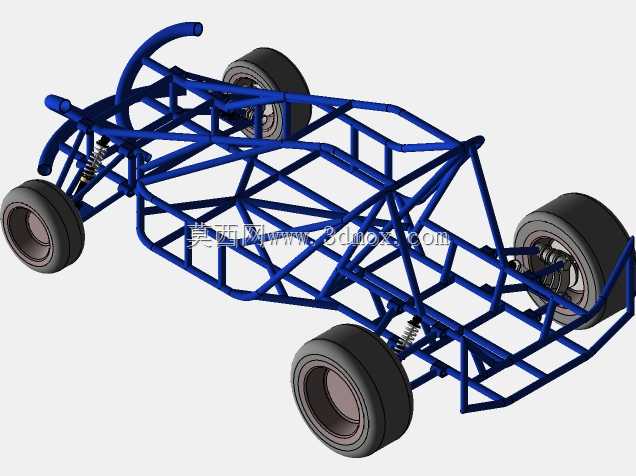

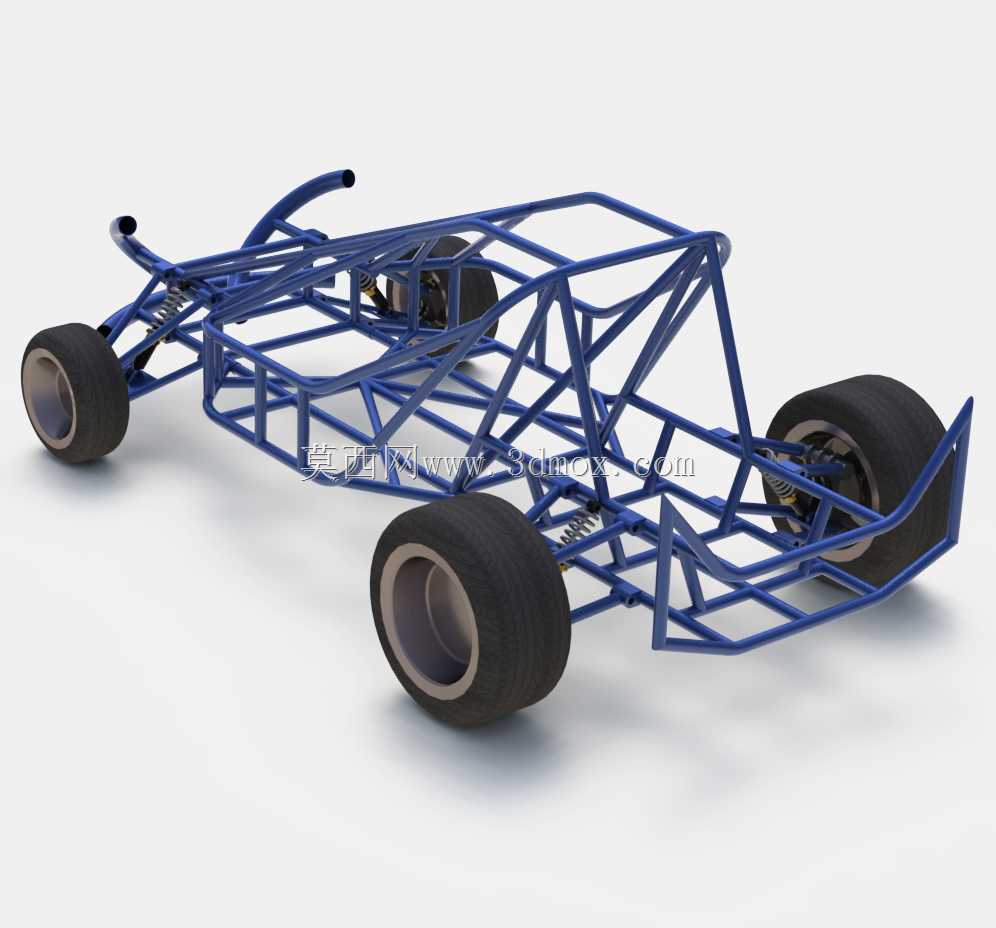

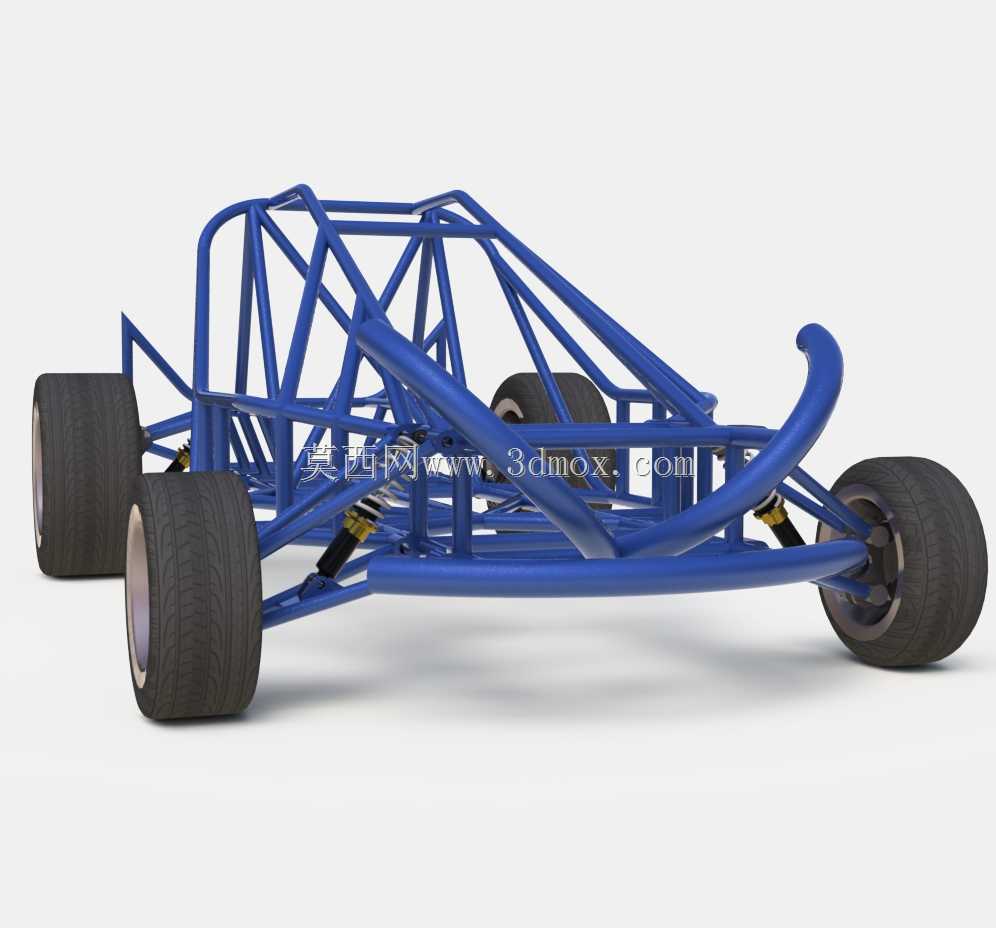

　　这套巴加车的管架结构设计，核心面向非铺装路面的越野竞速、户外穿越场景使用，区别于常规量产乘用车的承载式车身结构，全部采用空间钢管桁架式布局，从根源上适配越野场景下的大冲击载荷工况。设计初期优先考虑的是车架的抗扭刚度与整备质量的平衡，所有管材的排布都沿着冲击载荷的传递路径布置，前轮受到的地面冲击会顺着前悬安装位的斜向撑管，分散到主车架的侧梁与横向连接管上，避免局部应力集中导致的管架开裂。从安装边界来看，车架前部预留了动力总成的安装点位，横向安装梁的孔位适配常规小排量越野动力单元的固定脚位，前部的防滚结构向前上方延伸，既能在正面碰撞时形成溃缩吸能的缓冲区，也能为转向机构留出足够的运动空间，避免转向轮大角度转向时与车架发生干涉。

　　悬架部分采用长行程的独立悬架布局，弹簧与减震器的安装座直接焊接在车架管段上，安装角度经过反复校核，保证减震器在全行程压缩、拉伸过程中不会与周边管架发生剐蹭，轮距的设定兼顾了越野行驶的侧向稳定性与狭窄林道的通过性，轮胎选用大颗粒花纹的越野胎，搭配宽 offset 的轮圈，在低胎压状态下也能获得足够的接地面积，提升松软路面的抓地力。车架中部的乘员舱区域，管架排布形成了完整的笼式防护结构，横向的防滚横杆与纵向的侧边防撞管连为一体，座椅安装位的横梁做了加厚处理，能够承受大冲击下的乘员载荷，同时预留了安全带安装的固定点，适配多点式安全带的安装需求。车架后部的结构围绕后悬架与传动系统布置，斜向的支撑管从后悬安装位延伸至主车架中部，抵消加速、

　　制动时的纵向载荷，尾部的管架预留了散热系统、燃油箱的安装空间，整体的离地间隙设定满足乱石路面、陡坡路段的通过需求，不会出现底盘托底卡滞的问题。整个管架的连接节点全部采用相贯线焊接的设计思路，建模阶段就完成了所有管材的切口拟合，保证现场焊接时管材能够完全贴合，减少焊接应力集中的问题，所有外露的管端都做了封堵处理，避免长期户外使用时泥水、沙尘进入管内造成锈蚀。轮组的转向限位结构直接集成在前悬架的安装座上，限制转向轮的最大转角，避免转向拉杆在极限位置出现硬拉变形的问题，制动系统的管路走线槽也在车架管段上预留了固定点位，方便后期装配时梳理线路，避免管路与运动部件发生摩擦破损。
