双通路法兰连接式排气歧管结构设计

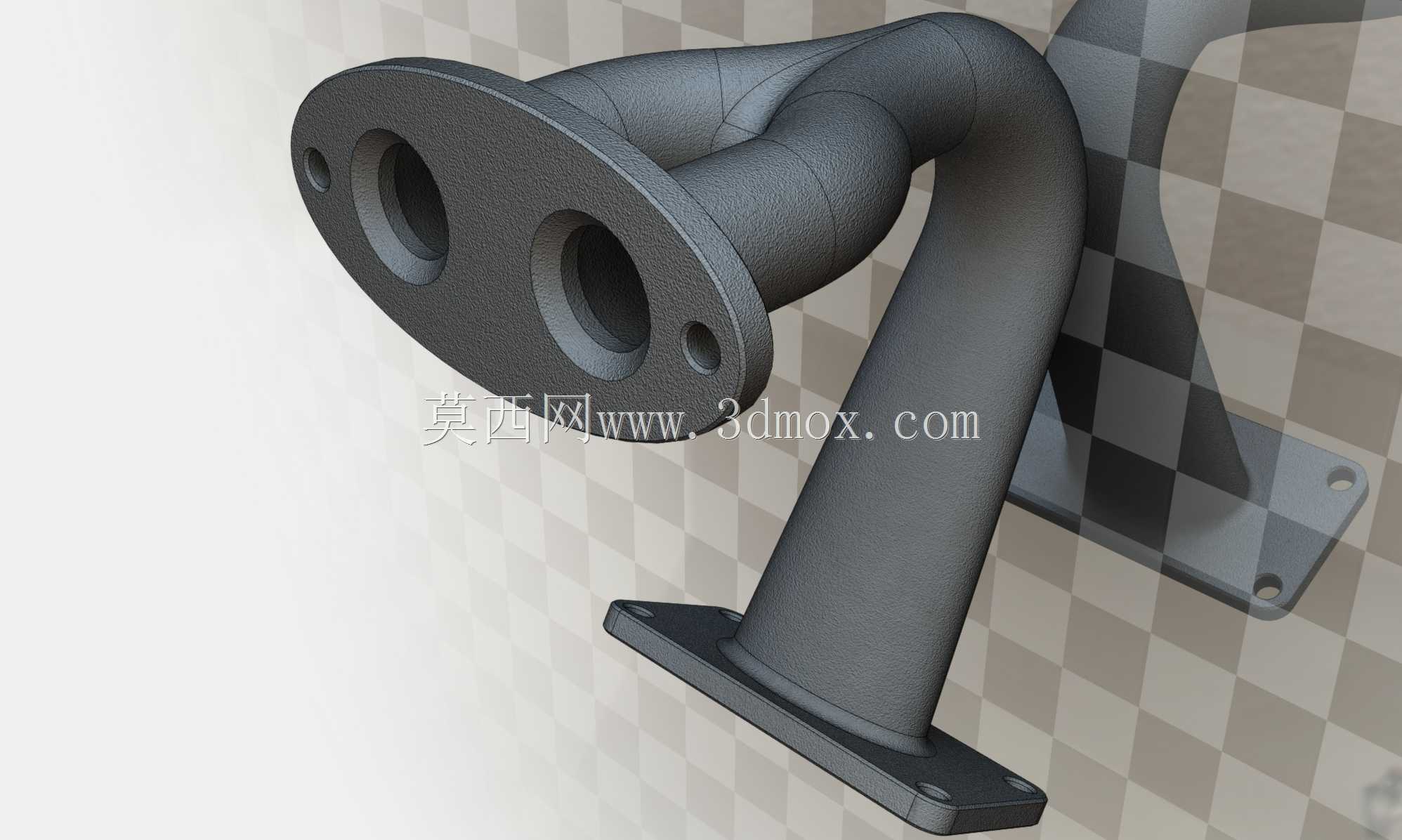

　　这款双通路排气结构主要应用于小排量内燃机的排气端，承担着将气缸内燃烧后的高温废气有序导出的核心作用，在通用动力机械、小型工程机械、改装代步车辆的动力系统中都能见到同类结构的应用。不同于单通路直排结构，该设计采用双进气口合并为单出气通路的布局，能够匹配双缸并列布置的发动机排气时序，避免不同气缸排气过程中出现的气流干涉问题，降低排气背压对气缸扫气效率的负面影响。从结构设计逻辑来看，进气端采用带安装孔的菱形法兰结构，法兰面预留了两个圆形排气对接孔，周边均匀布置的螺栓孔能够保证与气缸盖排气侧的紧密贴合，配合密封垫片可耐受高温排气的冲刷，避免出现漏气问题。出气端同样采用方形法兰安装结构，可直接对接下游的排气消音装置或者三元催化单元，

　　法兰上的固定孔位经过位置公差校核，能够适配常规小排量动力单元的排气接口安装边界。管路部分采用渐变式的流道设计，从双进气口位置开始逐步平滑汇流，整个流道内壁没有突兀的折角或者截面突变，能够减少废气在管路内部的紊流产生，降低排气过程中的气流噪音，同时减少高温废气对管壁局部的热冲击，延长结构的使用寿命。管壁厚度经过热变形校核，在保证整体结构刚度的前提下控制了整体重量，避免在发动机运行过程中因为振动出现管路开裂的问题。安装边界方面，进气法兰与出气法兰的中心距经过适配性调整，能够在紧凑的动力舱空间内完成布置，不需要额外改动周边的安装支架位置，流道的弯曲弧度经过空间避让校核，不会与周边的发动机线束、冷却管路产生运动干涉。整个结构的受力点集中在两端法兰的连接位置，管路过渡区域做了圆弧加厚处理，能够承受发动机运行过程中产生的持续振动，以及高低温交变带来的热应力影响，在常规使用工况下不需要额外增加辅助固定支架即可保证连接可靠性。
